1.12 张力 U 传感器 Page 1-58 INTF-C-PEA01-A04-02 6. 拔出连接器。 拔出连接器时不要拉配线，而应抓住 连接器部 分，将其拔出。 L 侧传感器 CN5: S/LPH R 侧传感器 CN4: RPH 在作业时应采取静电对策。 另外， 请注意断线。 7. 拆卸 L 侧 /R 侧传感器。
1.12
张力
U
传感器
INTF-C-PEA01-A04-02 Page 1-57

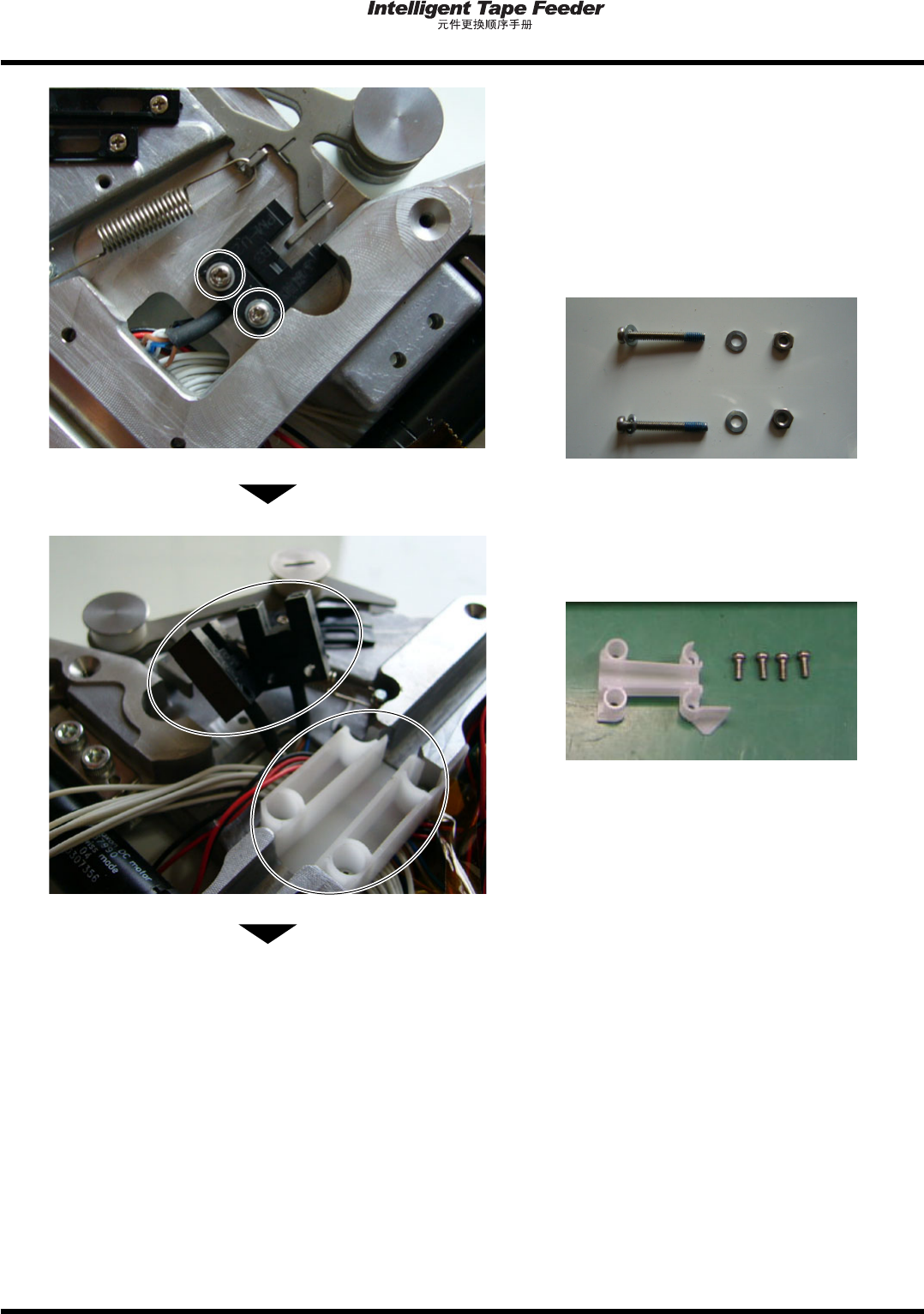

3.
拧松螺钉和螺母，拆卸传感器。
W
类型时，传感器是用螺钉和螺母紧固在一起
的。
M2
16: 2
个
(W
类型
)
M2
8: 2
个
(S
类型
)
M2
螺母
: 2
个
M2
垫圈
: 4
个
4.
拆卸螺钉
(
小盘头螺丝
)
后，拆卸配线盖。
M2.5
6: 4
个
5.
将
L
侧传感器穿到
R
侧。
下一页
L
侧
1.12
张力
U
传感器
Page 1-58 INTF-C-PEA01-A04-02

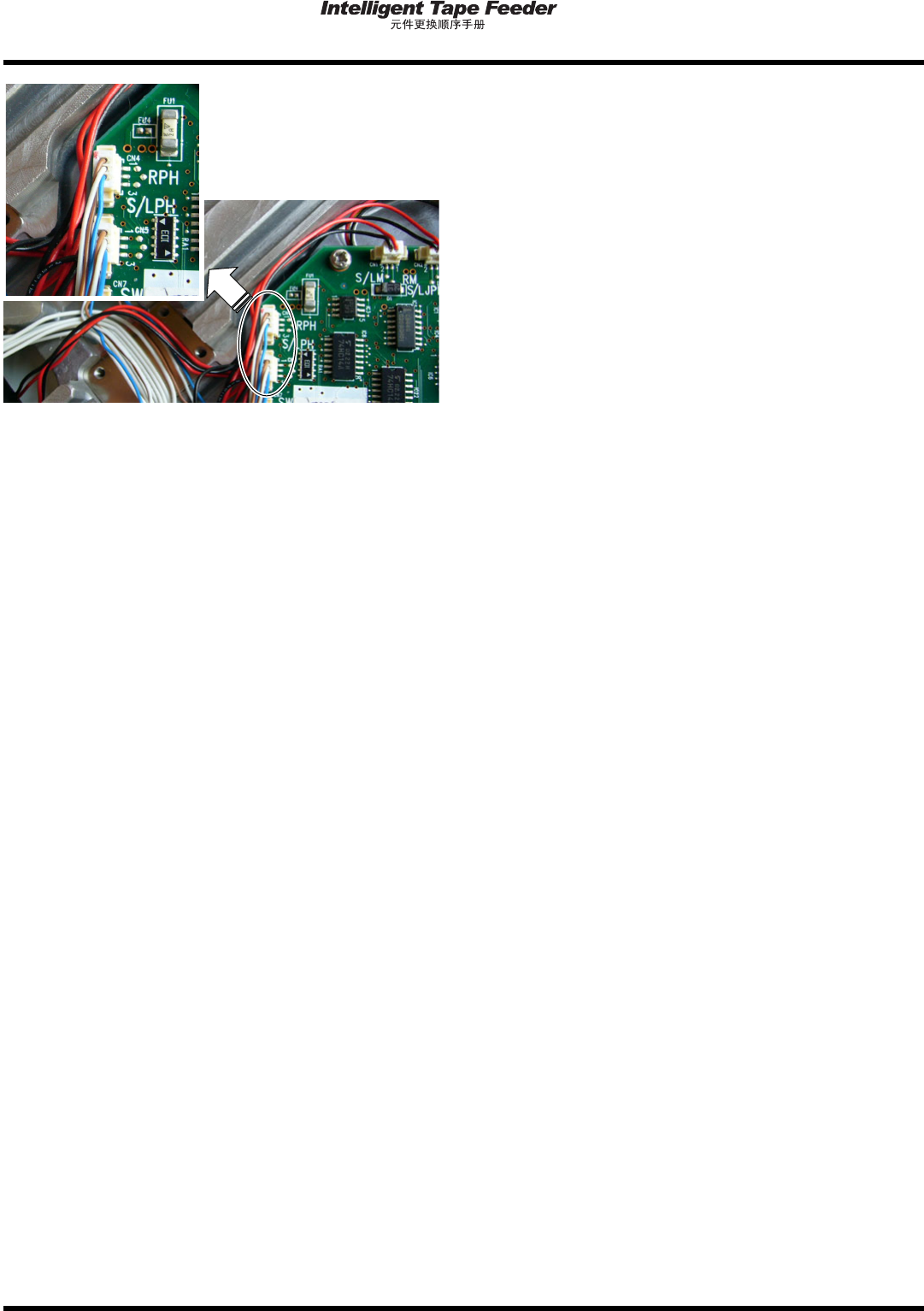

6.
拔出连接器。
拔出连接器时不要拉配线，而应抓住连接器部
分，将其拔出。
L
侧传感器
CN5: S/LPH
R
侧传感器
CN4: RPH
在作业时应采取静电对策。另外，请注意断线。
7.
拆卸
L
侧
/R
侧传感器。
1.12
张力
U
传感器
INTF-C-PEA01-A04-02 Page 1-59
安装
1.
将
L
侧传感器的连接器从框架的配线孔穿
到
R
侧。
2.
将螺钉
(
垫圈
)
穿过
L
侧传感器的安装
孔。
3.
将
R
侧传感器安装在螺钉端部
(R
侧
)
后，
用螺母
(
垫圈
)
暂时固定住。
M2
16: 2
个
(W
类型
)
M2
8: 2
个
(S
类型
)
M2
螺母
: 2
个
M2
垫圈
: 4
个
请在接触到传感器的一面上安装垫圈。
4.
在
L/R
两侧上，都将传感器碰到框架面
、
的状态下，用螺钉和螺母固定住。
拧紧扭矩
15 cN·m (0/
3 cN·m)
下一页
框架面
框架面
螺钉
传感器
垫圈
框架
螺母
L
侧
R
侧
