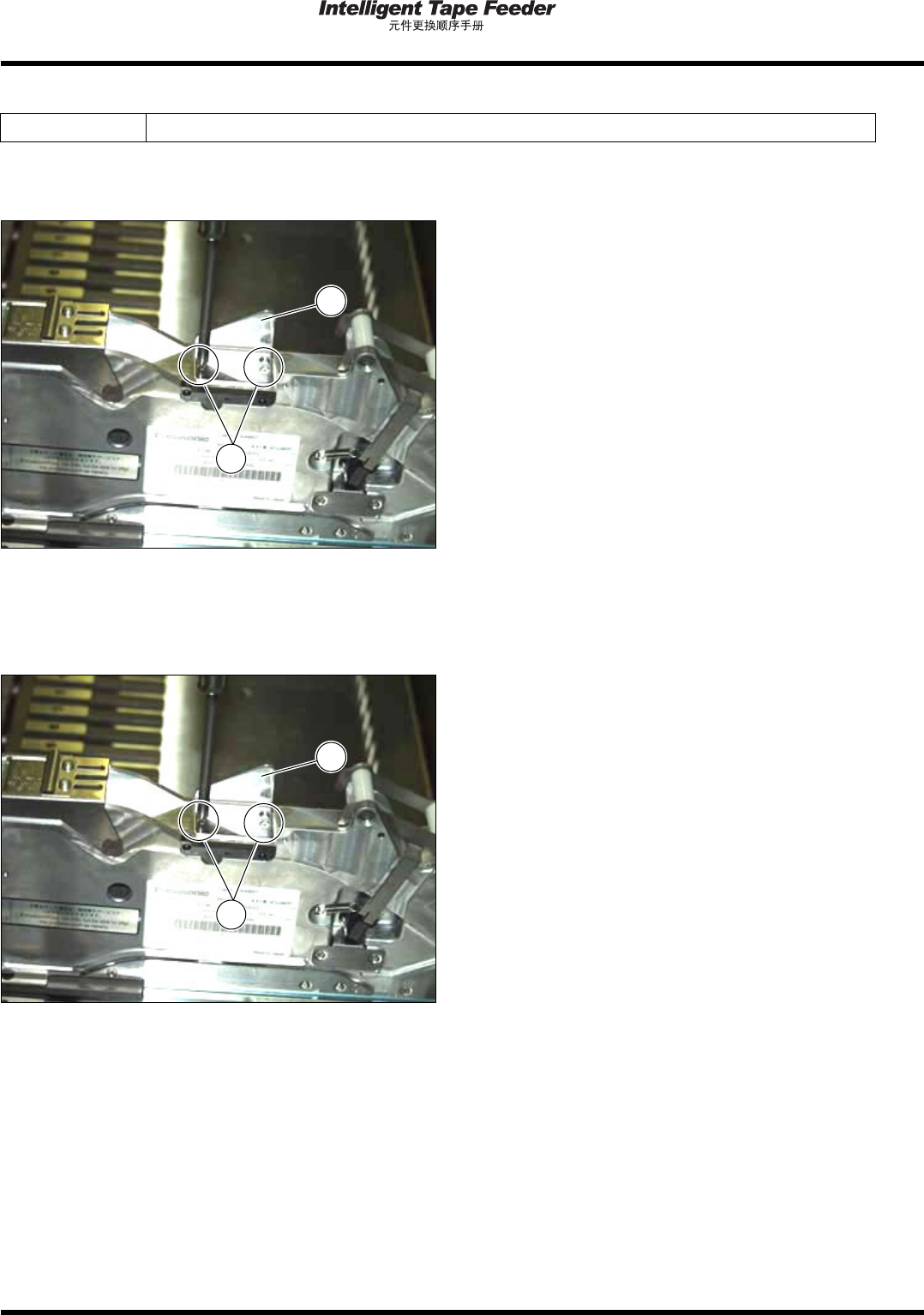

2.4 编带导轨 Page 2-12 INTF-C-PEA02-A01-03 2.4.2 载体编带搬送导轨 使用工具 十字螺丝刀 ( 位号码 1) 拆卸 1. 拆卸编带导轨的固定螺钉 (2 处 ) 后， 拆 卸编带导轨 。 安装 1. 安装好编带导轨 之后，用固定螺钉 (2 处 ) 紧固。 INTF-216P 2 1 INTF-216P 2 1
2.4
编带导轨
INTF-C-PEA02-A01-03 Page 2-11
安装
1.
安装好编带导轨
之后，关闭压紧编带盖
。
2.
紧固编带导轨的固定螺钉
(2
处
)
。
拧紧扭矩
40 cN·m (
5 cN·m)
通常在压紧编带盖
关闭后进行作业，但根据
供料器宽度，也有在打开的状态下作业的情况。
INTF-215P
1
2
INTF-086E
INTF-214P
1
2
2.4
编带导轨
Page 2-12 INTF-C-PEA02-A01-03
2.4.2
载体编带搬送导轨
使用工具
十字螺丝刀
(
位号码
1)
拆卸
1.
拆卸编带导轨的固定螺钉
(2
处
)
后，拆
卸编带导轨
。
安装
1.
安装好编带导轨
之后，用固定螺钉
(2
处
)
紧固。
INTF-216P
2
1
INTF-216P
2
1
2.5
张力调整器
INTF-C-PEA02-A01-03 Page 2-13
2.5
张力调整器
使用工具
十字螺丝刀
(
位号码
1
、位号码
2)
、一字螺丝刀、无线电钳子
拆卸
1.
用无线电钳子拆卸
L
侧的弹簧
。
用无线电钳子夹取弹簧时，请注意不要过于用
力。
引起弹簧变形或受到损伤，有可能使其容易折
断。
下一页
INTF-187P
1
INTF-087E
