1.13 操作按钮 Page 1-64 INTF-C-PEA01-A04-02 3. 拆卸螺钉后， 拆卸操作按钮和衬套。 (2 处 ) M2.5 18: 2 个 / 衬套 : 2 个 4. 拆卸螺钉后，拆卸盖板。 (2 处 ) 小平头螺丝 M2.5 4 下一页
1.13
操作按钮
INTF-C-PEA01-A04-02 Page 1-63
1.13
操作按钮
使用工具
十字螺丝刀
(
位号码
1)
、
Kapton®
胶带
(W 7 mm)
“Kapton®”
为美国
DU PONT
公司的注册商标。
要求
本作业中拆卸很多元件。请妥善管理拆卸来的元件和螺钉，以免丢失。
作业时为了保护基板，用接地母线方法等，请务必采取静电对策。
为了避免在安装时因卡住配线而导致短路和断线的发生，请密切注意。
拆卸
1.
将
R
侧的
部分的螺钉全部拆卸后，拆卸
盖。
(21
处
)
在安装时使用拆卸来的螺钉。
请注意保管，切勿丢失。
2.
拆卸顶层带的盖
。
下一页
R
侧
(
前
)
R
侧
(
后
)
1
1.13
操作按钮
Page 1-64 INTF-C-PEA01-A04-02

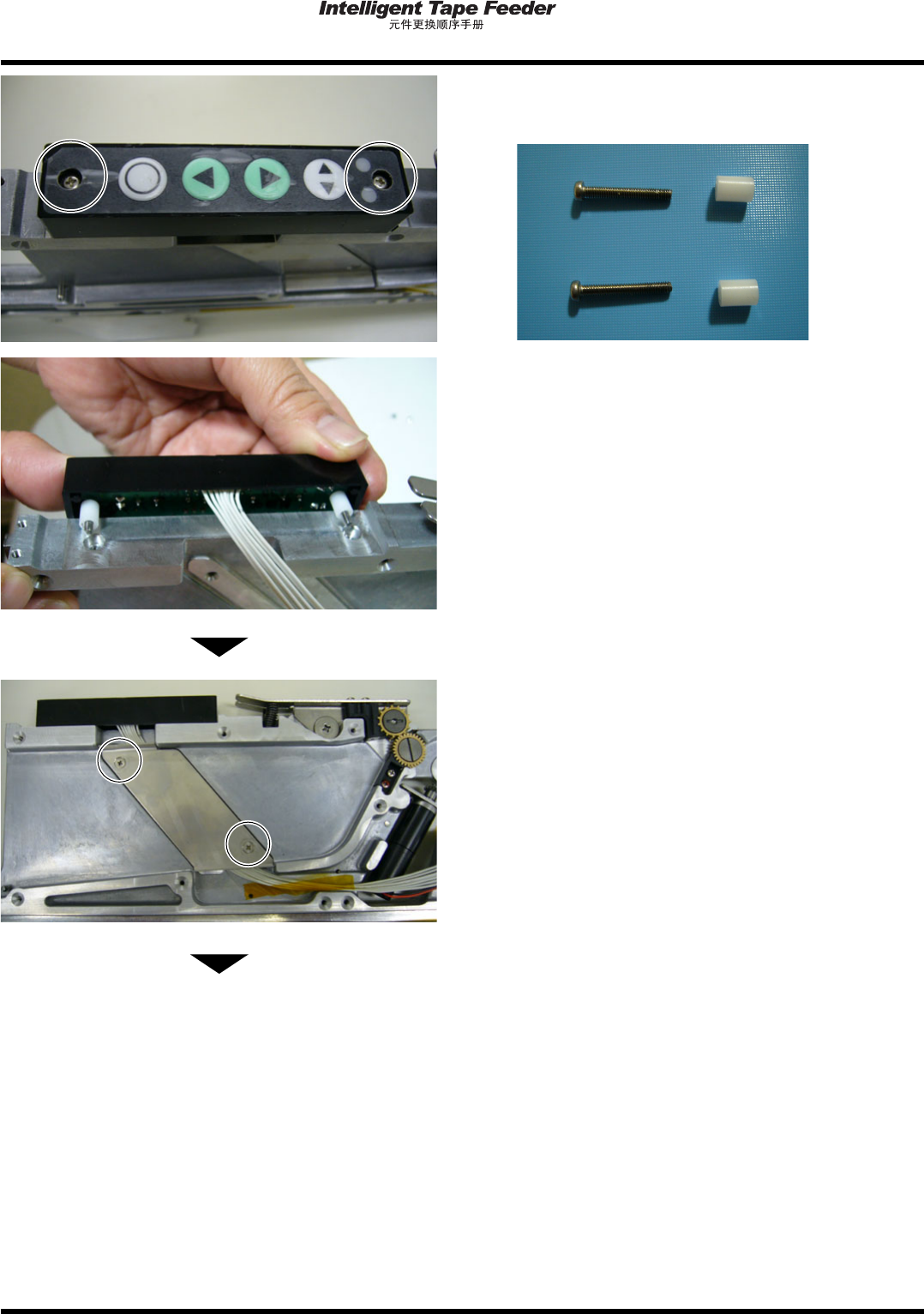

3.
拆卸螺钉后，拆卸操作按钮和衬套。
(2
处
)
M2.5
18: 2
个
/
衬套
: 2
个
4.
拆卸螺钉后，拆卸盖板。
(2
处
)
小平头螺丝
M2.5
4
下一页
1.13
操作按钮
INTF-C-PEA01-A04-02 Page 1-65
5.
拆卸螺钉
(
小盘头螺丝
)
后，拆卸配线盖。
M2.5
6: 4
个
6.
剥下为保持配线状态而使用的聚酰亚胺胶
带。
7.
拔出连接器。
(1
处
)
拔出连接器时不要拉配线，而应抓住连接器部
分，将其拔出。
在作业时应采取静电对策。另外，请注意断线。
