2.4 编带导轨 Page 2-10 INTF-C-PEA02-A01-03 2.4 编带导轨 2.4.1 吸着下部 使用工具 十字螺丝刀 ( 位号码 1) 拆卸 1. 拆卸编带导轨的固定螺钉 (2 处 ) 。 通常在压紧编带盖 关闭的状态下进行作业， 但根据供料器的宽度，也有在打开的 状态下作 业的情况。 2. 打开压紧编带盖 后，拆卸编带导轨 。 INTF-086E INTF-214P 1 2 INTF-21…
2.3
前侧板、进给间距变更板
INTF-C-PEA02-A01-03 Page 2-9
4.
在压下掣子
的状态下确认开闭动作是否
正常。
INTF-243P
4
2.4
编带导轨
Page 2-10 INTF-C-PEA02-A01-03
2.4
编带导轨
2.4.1
吸着下部
使用工具
十字螺丝刀
(
位号码
1)
拆卸
1.
拆卸编带导轨的固定螺钉
(2
处
)
。
通常在压紧编带盖
关闭的状态下进行作业，
但根据供料器的宽度，也有在打开的状态下作
业的情况。
2.
打开压紧编带盖
后，拆卸编带导轨
。

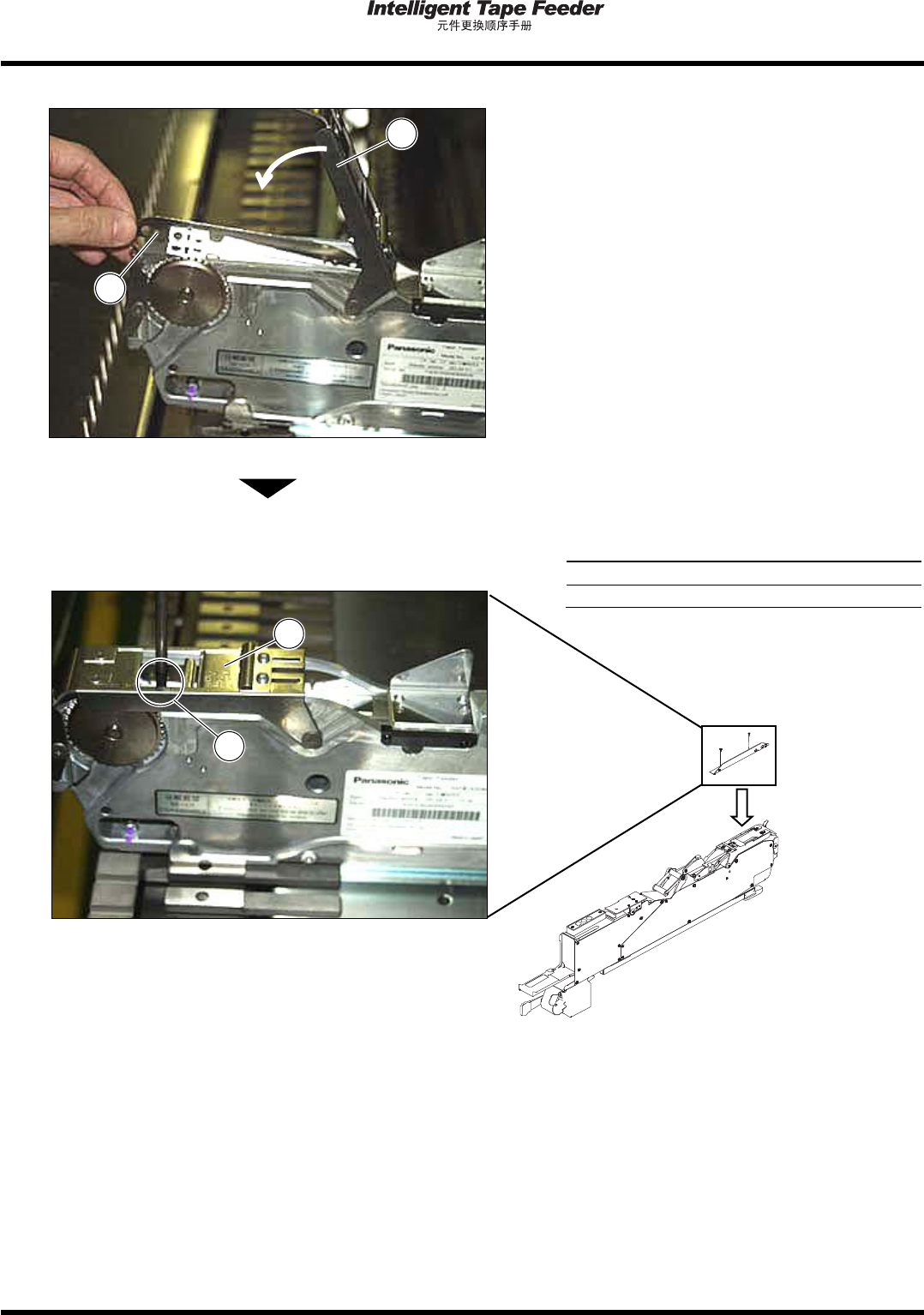

INTF-086E
INTF-214P
1
2
INTF-215P
3
2
2.4
编带导轨
INTF-C-PEA02-A01-03 Page 2-11
安装
1.
安装好编带导轨
之后，关闭压紧编带盖
。
2.
紧固编带导轨的固定螺钉
(2
处
)
。
拧紧扭矩
40 cN·m (
5 cN·m)
通常在压紧编带盖
关闭后进行作业，但根据
供料器宽度，也有在打开的状态下作业的情况。
INTF-215P
1
2
INTF-086E
INTF-214P
1
2
