QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2) 机 种 ①灵敏度 调 整前，确 认 『L-ON/D-ON 变换开关 』是否是 ”Ｄ－ＯＮ” 侧 。 ②灵敏度 调 整 时 ，把『Ｆ面 绿 色光 泽 ，Ｒ面无光 泽 』的 轧 花基板作 为 工件使用。 可以 检测 黑色消光（无保 护层 ） 蚀 刻基板和 Ｆ面 绿 保 护层 Ｒ面，无保 护层 的 蚀 刻基板。 1. 可以 检测 各 种 各 样 的基板， 为 了不 检测 安全 护 罩等基…
QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
机种
１．把传感器灵敏度旋钮对准 『ＭＩＮ』 的位置。
可以检测黑色消光（无保护层）蚀刻基板和 ２．把黑色消光(无光泽)轧花基板装到传感器的传送轨道。
Ｆ面绿保护层Ｒ面，无保护层的蚀刻基板。
1. 可以检测各种各样的基板，为了不检测安全护罩等基板以外的东西而调整。
１．基板传送蚀发生基板检测异常
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＮＯ ＣＤＥ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【7】－5
40002235
Ｃ．ＯＵＴ传感器组件
内容 処理
新设
40002214
ＳＴＯＰ传感器组件
'07.10.26
40002210
ＯＵＴ传感器组件
日期
40002208
ＩＮ传感器组件
变更履历
货号
品名
有关质量特性
对象元件
故障发生履历
日期
发生时期
内容
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
确认方法及调整方法（故障处理方法）
功能名称
基板检测传感器灵敏度（ＩＮ／ＯＵＴ／ＳＴＯＰ／Ｃ．ＯＵＴ）
作成日 2007/10/26
３．把传感器灵敏度旋钮缓缓地向『MIN』向右旋转，
显示灯亮时位置停止，从那时2
位置开始将旋钮的调整沟的沟幅想MAX侧少许回旋。
KD-2077 装置名称
电力
处理

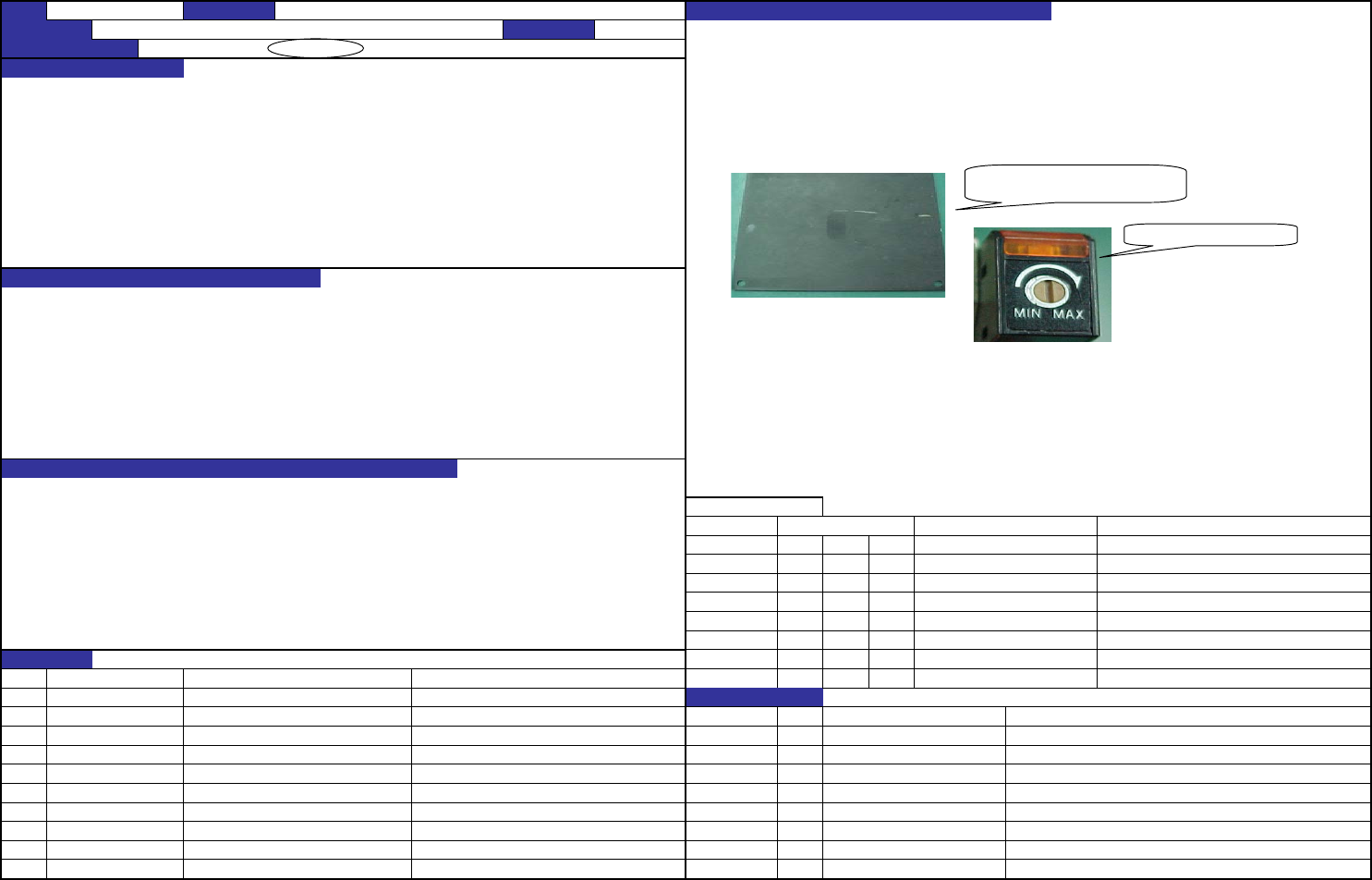

黑色消光（无光泽）轧花基板
将这面面向传感器调整旋钮
旋钮沟幅
MAX
侧的少许回转
QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2)
机种
①灵敏度调整前，确认『L-ON/D-ON变换开关』是否是 ”Ｄ－ＯＮ”侧。
②灵敏度调整时，把『Ｆ面绿色光泽，Ｒ面无光泽』的轧花基板作为工件使用。
可以检测黑色消光（无保护层）蚀刻基板和
Ｆ面绿保护层Ｒ面，无保护层的蚀刻基板。
1. 可以检测各种各样的基板，为了不检测安全护罩等基板以外的东西而调整。
１．基板传送时基板检测发生异常
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＮＯ ＣＤＥ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【7】－6
新设
'07.10.26
日期
货号
品名
有关质量特性
40002212
ＷＡＩＴ传感器组件
变更履历
对象元件
故障发生履历
日期
发生时期
内容
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
基板检测传感器灵敏度（ＷＡＩＴ）
作成日 2007/10/26
KD-2077 装置名称
电力 确认方法及调整方法（故障处理方法）
处理
内容 処理
顺 序
设定条件
操 作
显 示
数字显示
红LED
绿LED
灭灯
灭灯
灭灯
灭灯
灭灯
灭灯
灭灯
闪烁
闪烁
闪烁闪烁
闪烁
灭灯
灭灯
亮灯
亮灯
放置到工件的位置
移动工件
把模式变换开关设
定到SET侧
把模式变换开关设
定到RUN侧
显示1
显示2
用1-9显示检测标记
用0-9显示入光
等级
显示2
E闪烁
E闪烁
输出OFF
灵敏度不足时的显示
等级差不足时的显示
E闪灯
E闪灯
输出OFF
按1次按键。(第1次)
按1次按键。(第2次)
数字显示 红LED 绿LED 数字显示 红LED
绿LED
QA表 ＮＯ． 7 (1/2) ＮＯ． 7 (2/2)
机种
１． 基板上接上电源。
主体调整：仅以CN8、CN29、CN30、CN31连接主体，接通电源。
基板个体
No VR TE+ TE- TE1V
调整值
1 VR1 TE9 TE11 - 2.000±0.02V
定为2销上+，3销上-。
2 VR2 TE8 TE11 - 4.000±0.02V
3 VR3 TE10 TE16 - 1.000±0.02V
4 VR4 TE12 TE16 - 2.397±0.01V
※下图○圈的是调整值VR、TE。□圈的是１．00输入插头和确认用TE。
5 VR5 TE13 TE16 TE17 2.300±0.01V
6 VR6 TE14 TE16 TE18 2.300±0.01V
7 VR7 TE15 TE16 TE19 2.300±0.01V
VR：旋钮 TE：核对销
１． 电空调节器的压力的正确设定的调整。
２． 温度的正确测定的调整
３． 剩余检知•水位差补正的正确行使的调整。
１． 点胶不良（跳起卡线）的增加
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【7】－7
：准备DC+24V±5%的电源，再加上CN8的1销+2销。
准备DC+１．00±0.01V别的电源，在加上LCN29、CN30、CN31。
KD-2077 装置名称
电力 确认方法及调整方法（故障处理方法）
功能名称
HEAD MAIN PCB ASM的旋钮调整
作成日 2007/10/26
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
２． 参照规格表，万用表的+上接续TE+，-上接续TE-，旋转VR和调整植一致。
预想故障（应规格调整值不良而发生的故障）
对象元件
40063552 HEAD MAIN PCB ASM
变更履历
货号
品名
有关质量特性
日期
'07.10.26
内容 処理
新设
