DS100 Mini 数字示波器 用户手册 www.alientek.com 9 DS100 Mini 数字示波器用户 手册 V 4. 3 5 、滚动滚轮Ⅱ设置是否开启通道反相。 6 、按下 E 键退出通道单位设置，再按下 E 键退出弹出菜单。
DS100 Mini 数字示波器
用户手册 www.alientek.com
8
DS100 Mini 数字示波器用户手册 V4.3
修改步骤：
1、滚动滚轮Ⅰ选择右边菜单栏的“通道”选项，然后滚动滚轮Ⅱ选择对应通道
CHA。
2、滚动滚轮Ⅰ选择右边菜单栏的“垂直偏移”选项，然后滚动滚轮Ⅱ改变垂直
偏移。

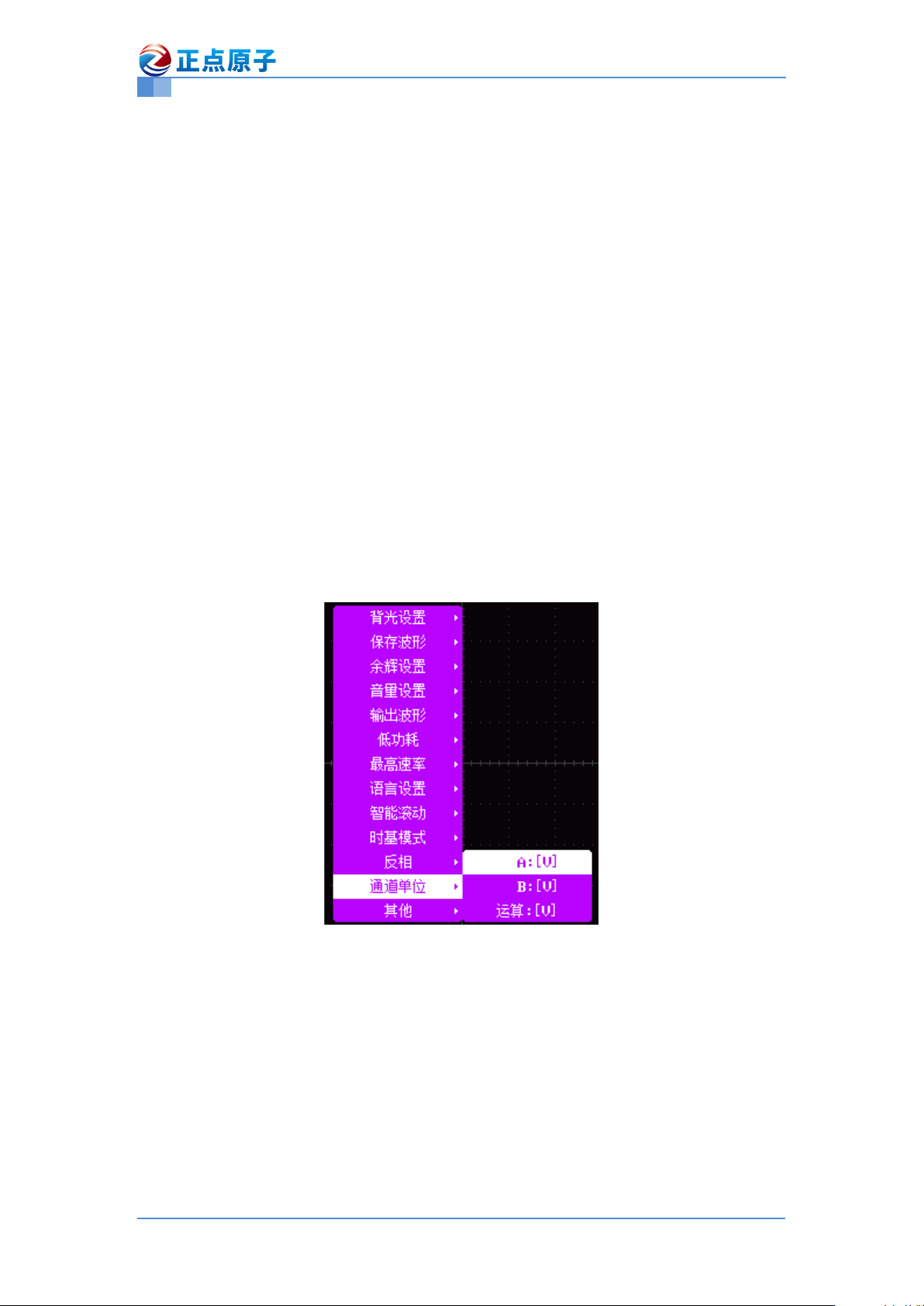

2.6，幅度单位
当前通道显示的单位，可以选择的单位为 V（伏）、A（安）、W（瓦）。修改
幅度单位后，通道相关的功能的单位也会相应改变。
修改步骤:
1、按下 M 键，弹出菜单。
2、滚动滚轮Ⅰ选择“通道单位”选项。
3、按下 M 键，弹出通道单位设置。
4、滚动滚轮Ⅰ选择 CHA 通道。
5、滚动滚轮Ⅱ修改通道单位设置。
6、按下 E 键退出通道单位设置，再按下 E 键退出弹出菜单。

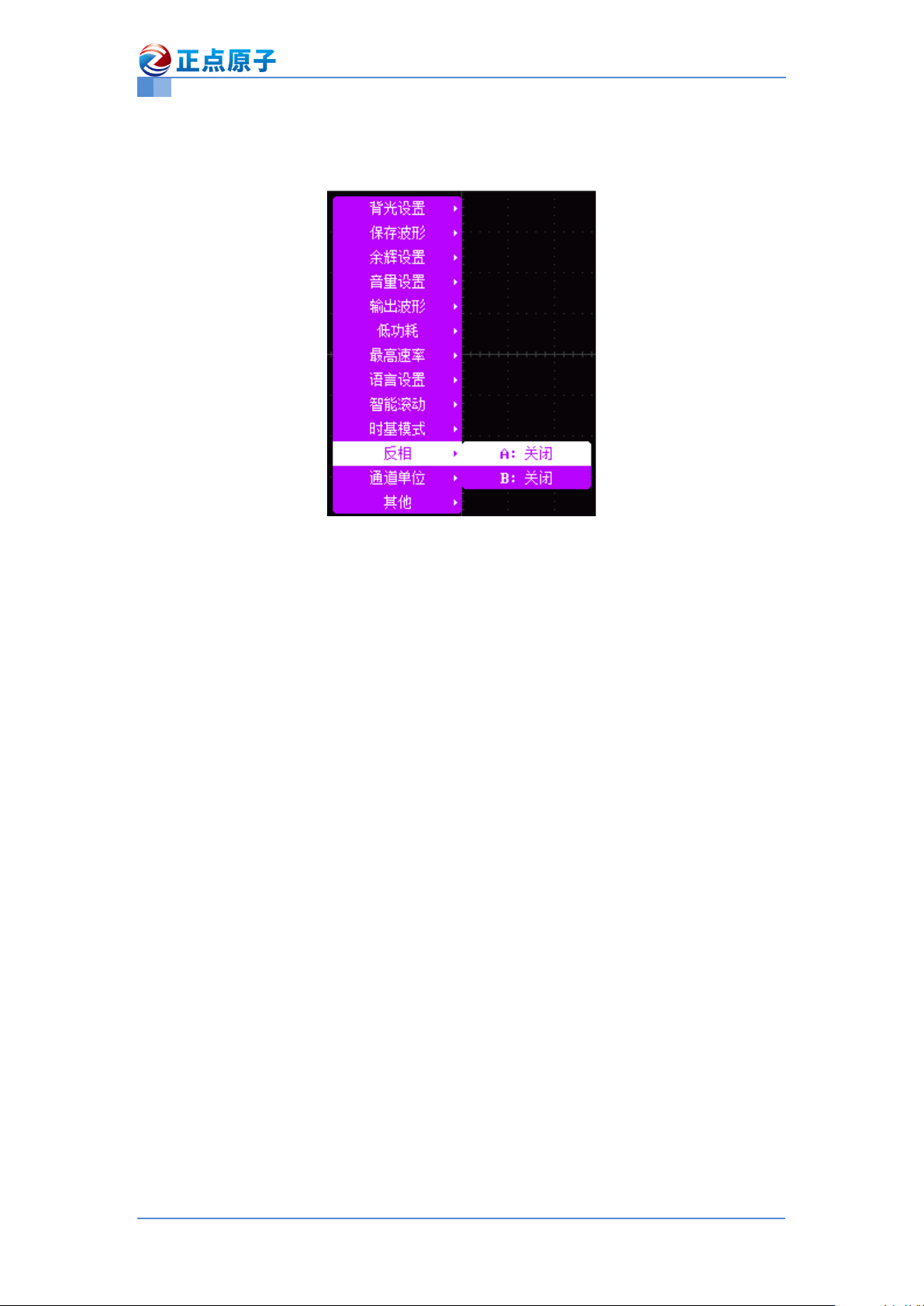

2.7，反相
当开启反相时，波形的电压被反相显示。
修改步骤:
1、按下 M 键，弹出菜单。
2、滚动滚轮Ⅰ选择“反相”选项。
3、按下 M 键，弹出通道单位设置。
4、滚动滚轮Ⅰ选择 CHA 通道。
DS100 Mini 数字示波器
用户手册 www.alientek.com
9
DS100 Mini 数字示波器用户手册 V4.3
5、滚动滚轮Ⅱ设置是否开启通道反相。
6、按下 E 键退出通道单位设置，再按下 E 键退出弹出菜单。
DS100 Mini 数字示波器
用户手册 www.alientek.com
10
DS100 Mini 数字示波器用户手册 V4.3
3，水平系统
3.1，时间档位
时间档位即显示屏水平方向每格所代表的时间值，通常表示为 s/div。屏幕左上
方的标签会实时显示时间档位，如下图所示：
修改步骤：滚动滚轮Ⅰ选择右边菜单栏的“时间档位”选项，然后滚动滚轮Ⅱ选
择对应的时间档位。
3.2，水平偏移
水平偏移是指水平方向上所有通道的波形触发点相对于屏幕中心的位移。改变水
平偏移时，所有通道的波形触发点和显示的波形均左右移动。
修改步骤：滚动滚轮Ⅰ选择右边菜单栏的“水平偏移”选项，然后滚动滚轮Ⅱ改
变水平偏移。
