DS100 Mini 数字示波器 用户手册 www.alientek.com 33 DS100 Mini 数字示波器用户 手册 V 4. 3 10 ，电气特性 参数 说明 接触放电 6KV 空气放电 10KV
DS100 Mini 数字示波器
用户手册 www.alientek.com
32
DS100 Mini 数字示波器用户手册 V4.3
9.12.2，更新方法 2
1、在关机状态下，先按住 A 键，再长按 P 键，开机将进入更新模式。
2、通过 usb 线连接电脑，电脑将出现可移动 U 盘。把用户资料的固件目录下的
固件复制到移动 U 盘，并重命名为“atk_dso.bin”（如果隐藏了扩展名则重命名
为“atk_dso”）。结果如下图:
6、弹出 U 盘，并按下 M 键更新固件。
DS100 Mini 数字示波器
用户手册 www.alientek.com
33
DS100 Mini 数字示波器用户手册 V4.3
10，电气特性
参数
说明
接触放电
6KV
空气放电
10KV
DS100 Mini 数字示波器
用户手册 www.alientek.com
34
DS100 Mini 数字示波器用户手册 V4.3
11，常见问题
11.1，DS100 如何关闭跟开启通道
开启通道方法：通道的耦合方式选择 DC/AC 开启或接上信号后按 AUTO。
关闭通道方法：通道的耦合方式选择 “ -- ”即可关闭。
11.2，更新固件失败无法正常开机
先按住 A 键，然后再长按 P 键开机。进入强制更新模式，重新进行固件更新。

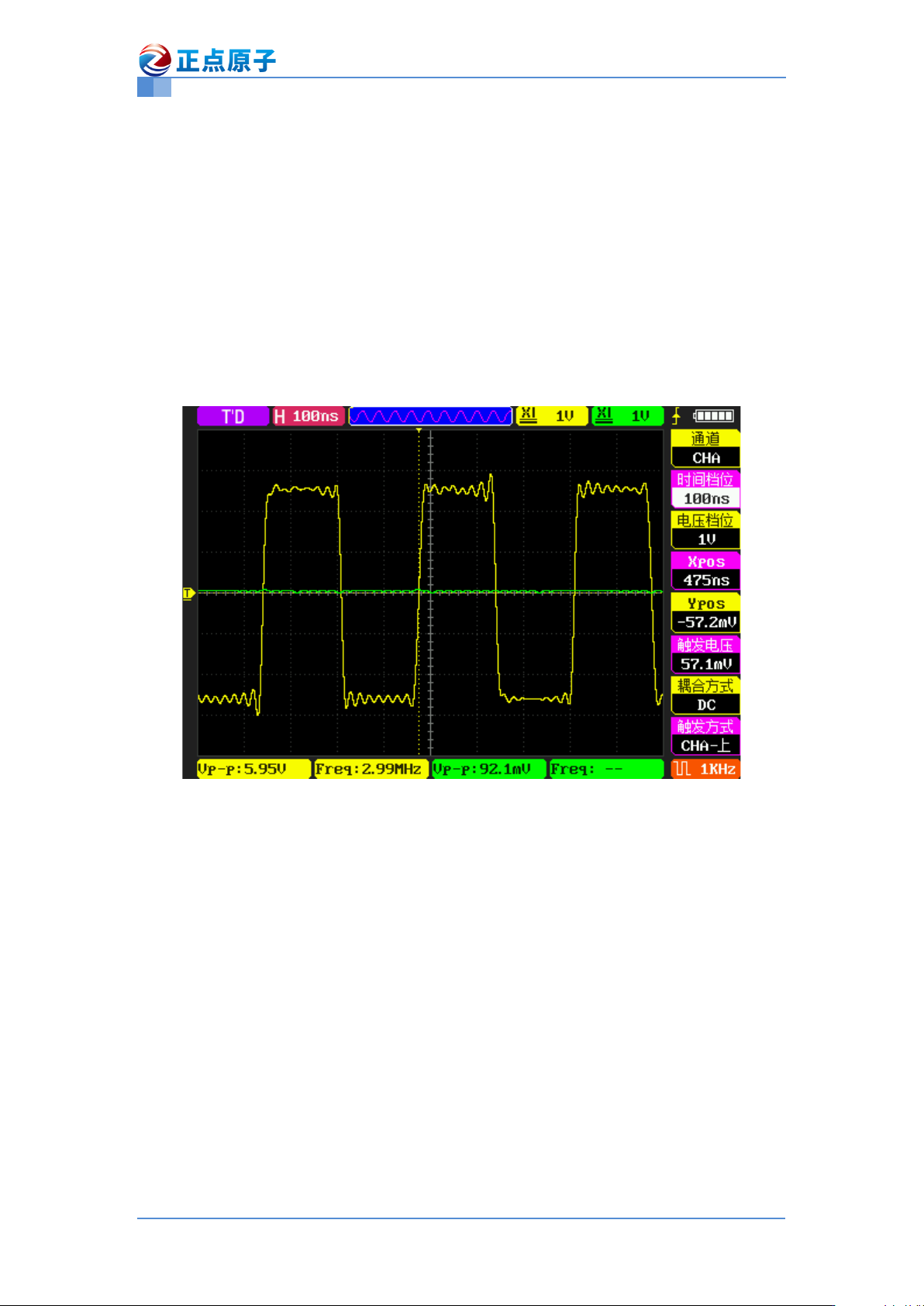

11.3，双通道测量方波不够方
如下图:
答：当双通道同时使能，时间档位小于等于 200ns 时，由于使用 sinc 插值算法显
示，如果方波的上升（下降）时间小于 15ns，可能导致方波有点失真，这是插
值算法导致的，并非信号或者采样异常。
11.4，充电状态检测异常
答：硬件版本大于 V2.1 时，在 single 模式和 normal 模式下，可能不及时检测充
电状态。这个是正常的。
11.5，一拔充电线，电池显示掉电。
答：拔了充电线后，要等几秒才能较准确地检测电池电量。
