DS100 Mini 数字示波器用户手册 V4.3
8，信号发生器
ds100 示波器内置了信号发生器。输出的信号带有峰峰值一半的直流偏置。硬件
版本 V2.1 和 V2.3 固定 3V 峰峰值，1.5V 直流偏置。注意进入 USB 界面后无法输
出信号。
输出波形：正弦波、方波、锯齿波、三角波。
输出频率：最低 1Hz，最高 50KHz。硬件版本高于 V2.1 时，方波还支持 100K，
200K，500K，1M，2M，5M，10M 这几个频率点。
波形占空比：方波少于等于 50KHz 时，可以设置占空比。
峰峰值：硬件版本高于 V2.3 并且频率少于等于 50KHz 时，支持峰峰值设置。
修改步骤:
1、按下 M 键，弹出菜单。
2、滚动滚轮Ⅰ选择“输出波形”选项。
3、按下 M 键，弹出输出波形设置。
4、滚动滚轮Ⅰ选择“波形”（频率、占空比、峰峰值）选项，滚动滚轮Ⅱ修改
对应的设置。
5、按下 E 键退出“输出波形”设置，再按下 E 键退出弹出菜单。
DS100 Mini 数字示波器
用户手册 www.alientek.com
23
DS100 Mini 数字示波器用户手册 V4.3
9，系统功能
9.1，余辉设置
余辉是以更暗淡的方式显示已经消失的波形，只在 YT 时基模式下可以设置。
修改步骤：
1、按下 M 键，弹出菜单。
2、滚动滚轮Ⅰ选择“余辉设置”选项。

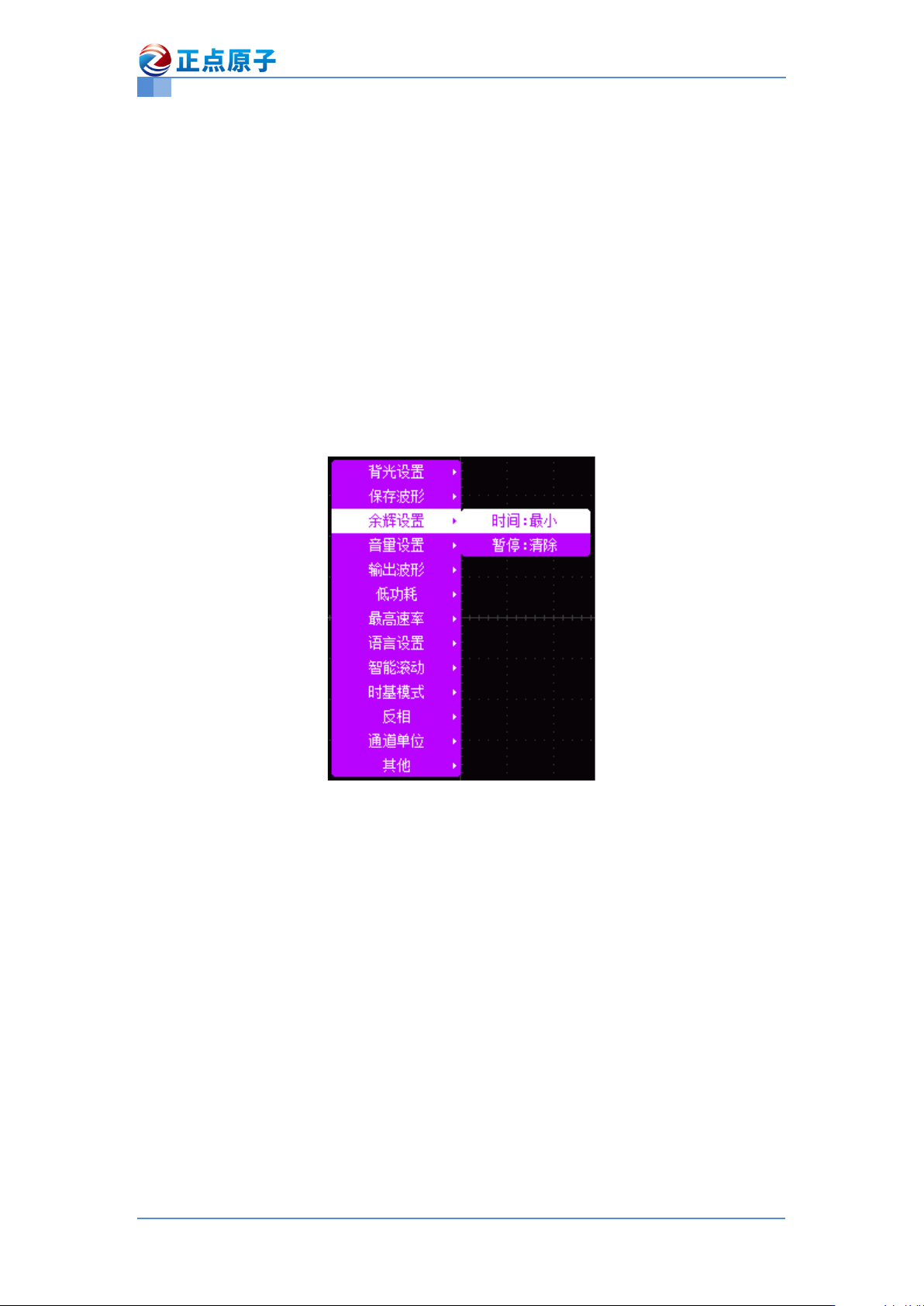

3、按下 M 键，弹出余辉设置。
4、滚动滚轮Ⅰ选择要设置的选项。
5、滚动滚轮Ⅱ修改余辉设置。
6、按下 E 键退出余辉设置，再按下 E 键退出弹出菜单。
9.2，按键音量
修改步骤:
1、按下 M 键，弹出菜单。
2、滚动滚轮Ⅰ选择“音量设置”选项。
3、按下 M 键，弹出音量设置。
4、滚动滚轮Ⅱ修改音量设置。
5、按下 E 键退出音量设置，再按下 E 键退出弹出菜单。
DS100 Mini 数字示波器
用户手册 www.alientek.com
24
DS100 Mini 数字示波器用户手册 V4.3
9.3，语言
ds100 支持简体中文、繁体中文、英文。
修改步骤:
1、按下 M 键，弹出菜单。
2、滚动滚轮Ⅰ选择“语言设置”选项。

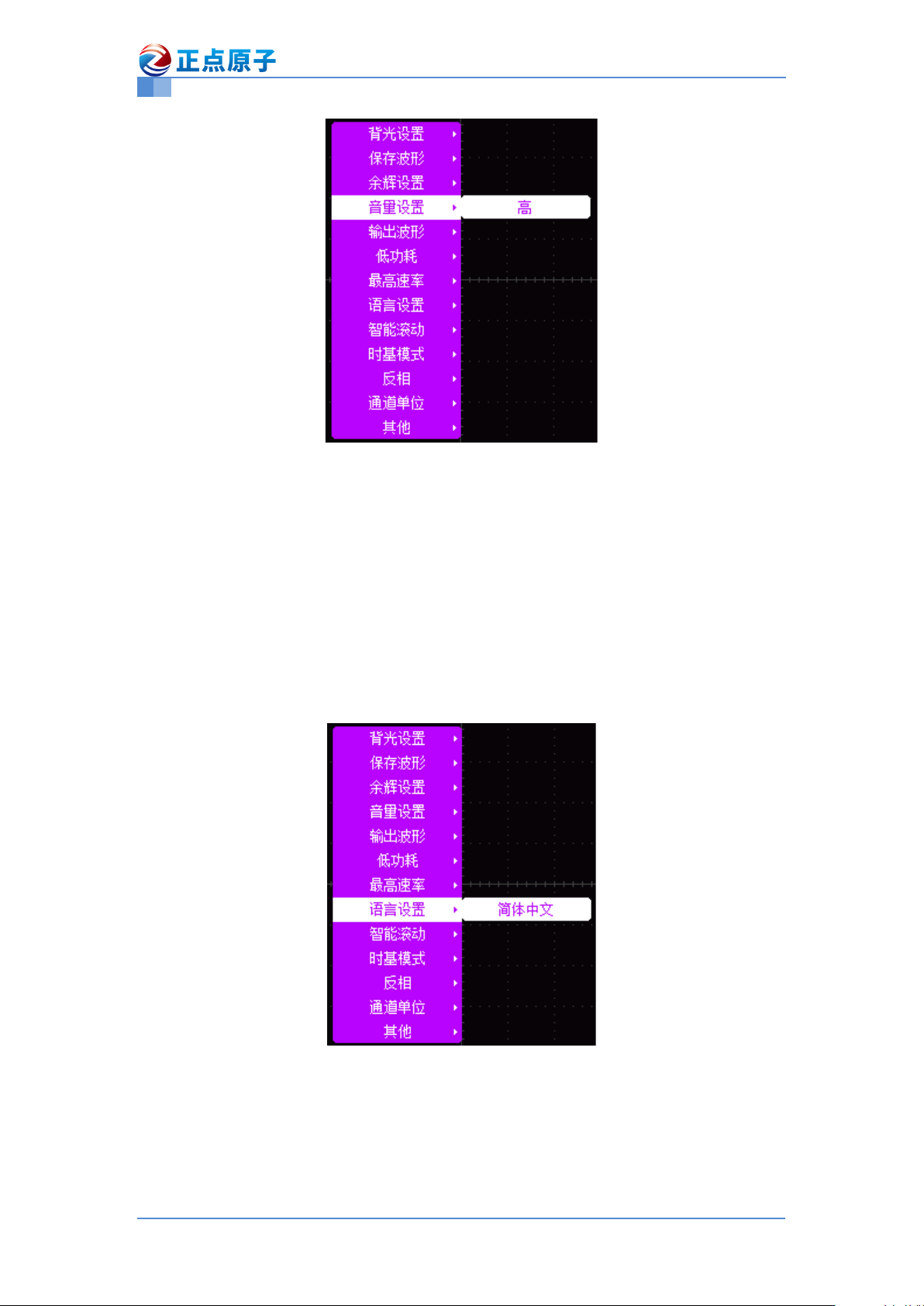

3、按下 M 键，弹出语言设置。
4、滚动滚轮Ⅱ修改语言设置。
5、按下 E 键退出语言设置，再按下 E 键退出弹出菜单。
9.4，背光
ds100 支持背光设置。
