DS100 Mini 数字示波器
用户手册 www.alientek.com
20
DS100 Mini 数字示波器用户手册 V4.3
设置步骤如下：
1、滚动滚轮Ⅰ选择右边菜单栏的“通道”选项，然后滚动滚轮Ⅱ选择“运算”。
2、滚动滚轮Ⅰ选择右边菜单栏的“运算符”选项，然后滚动滚轮Ⅱ改变运算符
为“FFT”。
3、滚动滚轮Ⅰ选择右边菜单栏的“信源”选项，然后滚动滚轮Ⅱ设置要计算的
通道。
4、滚动滚轮Ⅰ选择右边菜单栏的“中心频率”选项，然后滚动滚轮Ⅱ设置合适
的中心频率。
5、滚动滚轮Ⅰ选择右边菜单栏的“水平档位”选项，然后滚动滚轮Ⅱ设置合适
的水平档位。
6、滚动滚轮Ⅰ选择右边菜单栏的“档位”选项，然后滚动滚轮Ⅱ设置合适的垂
直档位。
7、滚动滚轮Ⅰ选择右边菜单栏的“偏移”选项，然后滚动滚轮Ⅱ设置合适的垂
直偏移。
8、动滚轮Ⅰ选择右边菜单栏的“单位”选项，然后滚动滚轮Ⅱ设置合适的单位。
9、滚轮Ⅰ选择右边菜单栏的“窗函数”（在第二页）选项，然后滚动滚轮Ⅱ选
择合适的窗函数。
DS100 Mini 数字示波器
用户手册 www.alientek.com
21
DS100 Mini 数字示波器用户手册 V4.3
7，波形保存
ds100 示波器配置有 16M 的 flash，支持保存采集到的波形，可以选择保存 bmp
格式或者 csv 格式。以 csv 格式保存波形时，需要先暂停采样。参考“USB 连接
电脑”章节，连接电脑查看保存的波形文件。
操作：
1、按下 M 键，弹出菜单。
2、滚动滚轮Ⅰ选择“保存波形”选项。
3、按下 M 键，弹出保存波形设置。
4、滚动滚轮Ⅰ选择保存的格式。
5、滚动滚轮Ⅱ选择的文件名。
6、按下 M 键，保存波形（CSV 格式保存 128K 数据，约需 25 秒）。
7、按下 E 键退出弹出菜单。
DS100 Mini 数字示波器
用户手册 www.alientek.com
22
DS100 Mini 数字示波器用户手册 V4.3
8，信号发生器
ds100 示波器内置了信号发生器。输出的信号带有峰峰值一半的直流偏置。硬件
版本 V2.1 和 V2.3 固定 3V 峰峰值，1.5V 直流偏置。注意进入 USB 界面后无法输
出信号。
输出波形：正弦波、方波、锯齿波、三角波。
输出频率：最低 1Hz，最高 50KHz。硬件版本高于 V2.1 时，方波还支持 100K，
200K，500K，1M，2M，5M，10M 这几个频率点。
波形占空比：方波少于等于 50KHz 时，可以设置占空比。
峰峰值：硬件版本高于 V2.3 并且频率少于等于 50KHz 时，支持峰峰值设置。

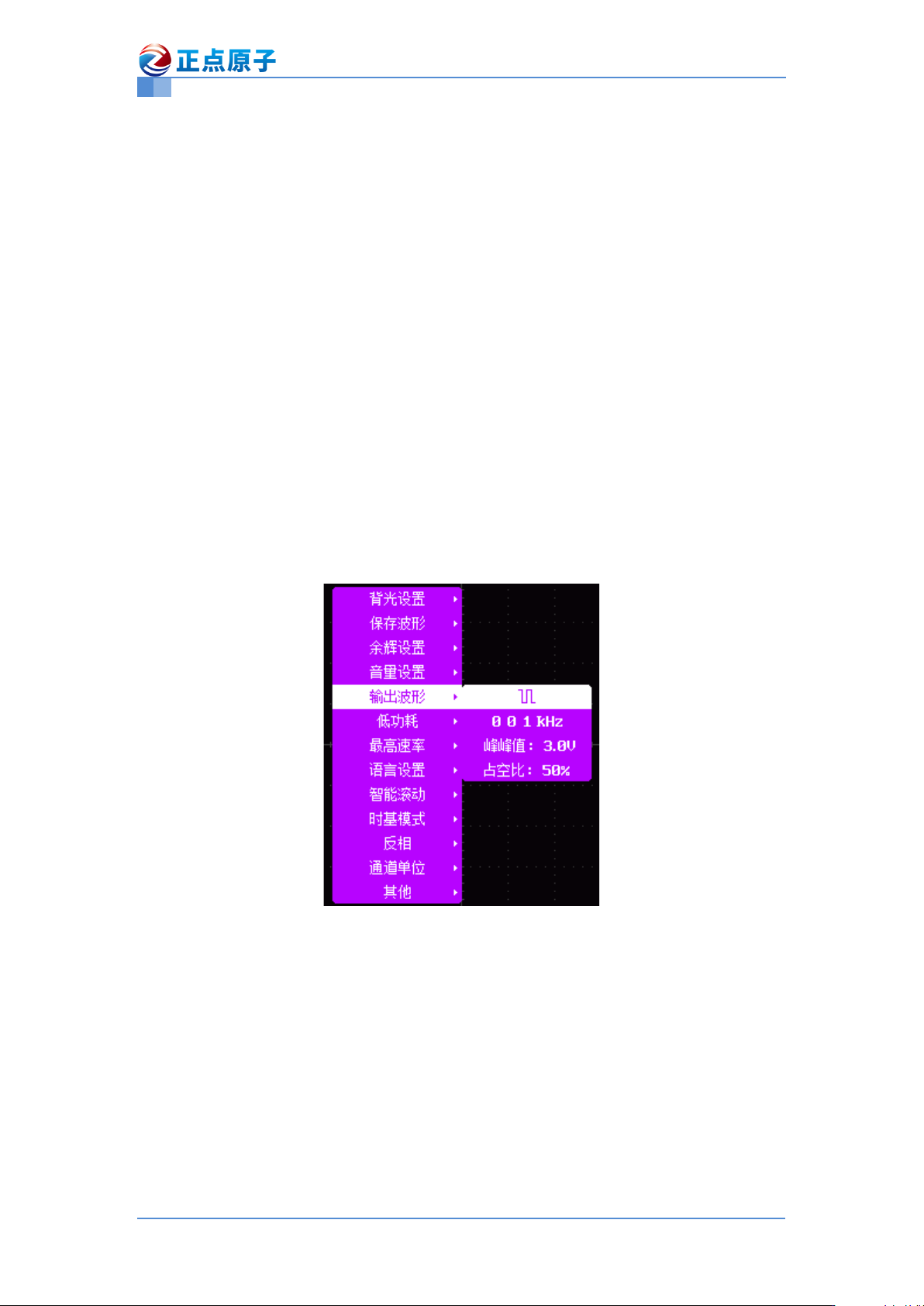

修改步骤:
1、按下 M 键，弹出菜单。
2、滚动滚轮Ⅰ选择“输出波形”选项。
3、按下 M 键，弹出输出波形设置。
4、滚动滚轮Ⅰ选择“波形”（频率、占空比、峰峰值）选项，滚动滚轮Ⅱ修改
对应的设置。
5、按下 E 键退出“输出波形”设置，再按下 E 键退出弹出菜单。
