DS100 Mini 数字示波器
用户手册 www.alientek.com
10
DS100 Mini 数字示波器用户手册 V4.3
3，水平系统
3.1，时间档位
时间档位即显示屏水平方向每格所代表的时间值，通常表示为 s/div。屏幕左上
方的标签会实时显示时间档位，如下图所示：
修改步骤：滚动滚轮Ⅰ选择右边菜单栏的“时间档位”选项，然后滚动滚轮Ⅱ选
择对应的时间档位。
3.2，水平偏移
水平偏移是指水平方向上所有通道的波形触发点相对于屏幕中心的位移。改变水
平偏移时，所有通道的波形触发点和显示的波形均左右移动。
修改步骤：滚动滚轮Ⅰ选择右边菜单栏的“水平偏移”选项，然后滚动滚轮Ⅱ改
变水平偏移。
DS100 Mini 数字示波器
用户手册 www.alientek.com
11
DS100 Mini 数字示波器用户手册 V4.3

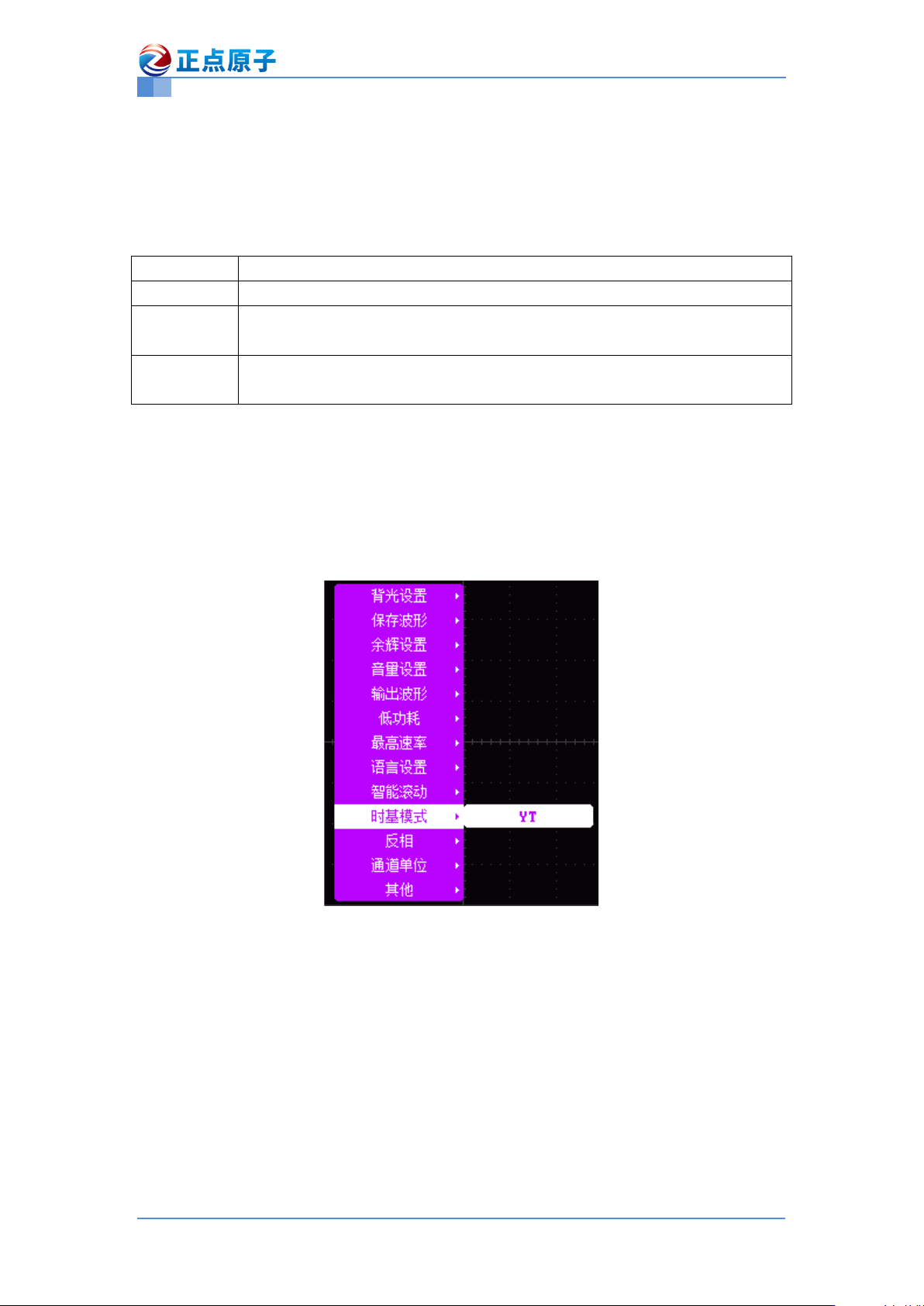

4，采样系统
4.1，时基模式
DS100 示波器支持的时基模式如下表：
时间模式
说明
YT 模式
Y 轴表示电压量，X 轴表示时间量。（时间档位为 1s 到 8ns）
XY 模式
X 轴和 Y 轴均表示电压量，示波器将两个输入通道从电压-时间显示
转换为电压-电压显示。（时间档位为 100ms 到 8ns）
ROLL 模式
波形自右向左滚动刷新显示，此时触发功能无效。（时间档位为 50s
到 200ms）
修改步骤:
1、按下 M 键，弹出菜单。
2、滚动滚轮Ⅰ选择“时基模式”选项。
3、按下 M 键，弹出时基模式设置。
4、滚动滚轮Ⅱ修改时基模式设置。
5、按下 E 键退出时基模式设置，再按下 E 键退出弹出菜单。
4.2，采样方式
ds100 示波器只支持实时采样方式，在该采样方式下，示波器在一次触发中采样
并产生波形显示。
4.3，采样率和存储深度
采样是指按照一定的时间间隔把模拟信号转换为数字信号，并且顺序存储的过
程。采样率为该时间间隔的倒数。
DS100 Mini 数字示波器
用户手册 www.alientek.com
12
DS100 Mini 数字示波器用户手册 V4.3

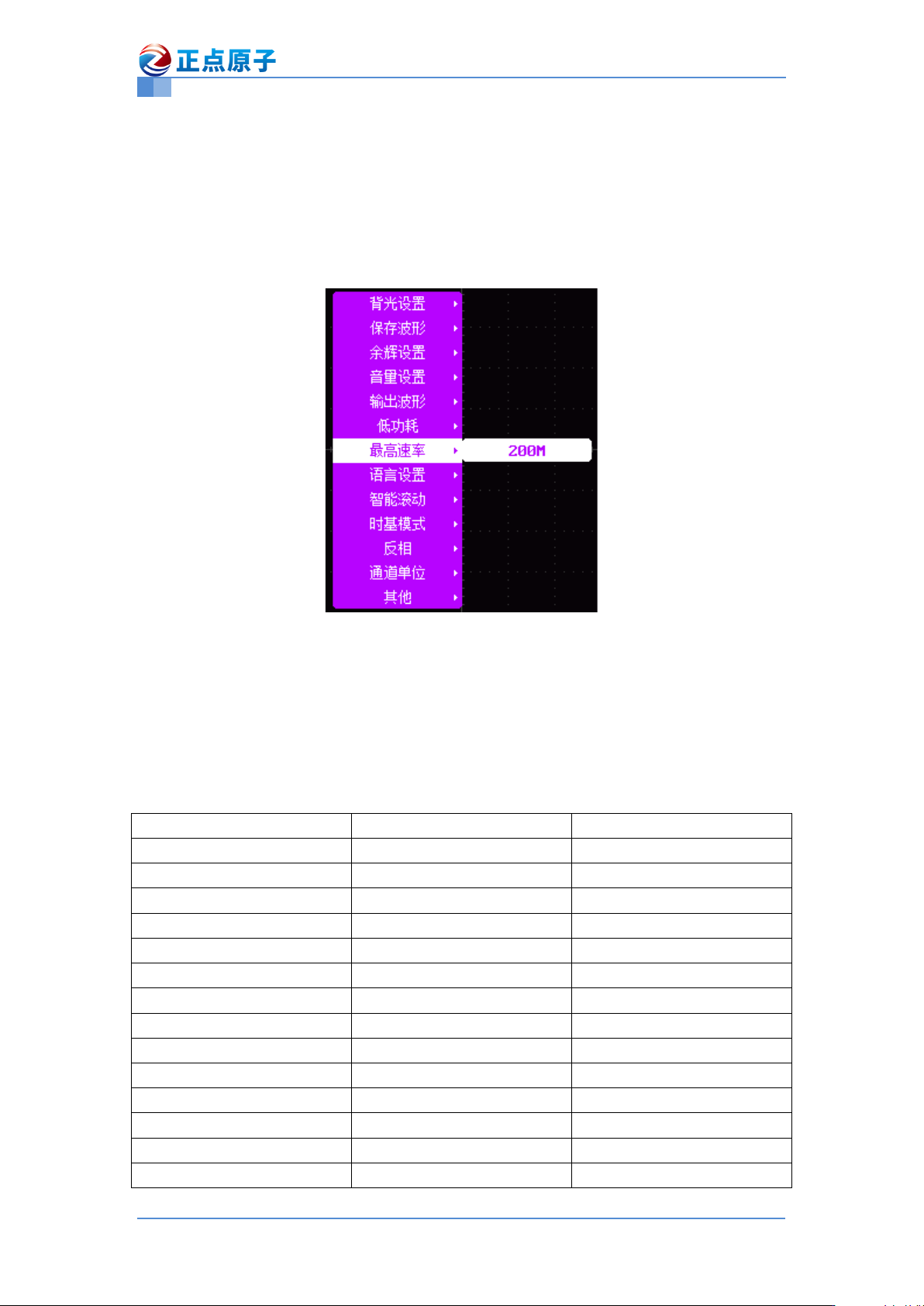

ds100 的最高采样率为 250MSa/S。需要设置才能启用。
修改步骤:
1、按下 M 键，弹出菜单。
2、滚动滚轮Ⅰ选择“最高速率”选项。
3、按下 M 键，弹出最高采样率设置。
4、滚动滚轮Ⅱ修改最高采样率设置。
5、按下 E 键退出最高采样率设置，再按下 E 键退出弹出菜单。
存储深度是指示波器在一次触发采集中所能存储的波形点数。它反映了采集存储
器的存储能力。ds100 示波器最大的存储深度为 128Kpts。时间档位与采样率和
存储深度的关系如下。
注意：双通道比同档位的单通道，采样率与存储深度均减半。
YT 时基模式的 auto 模式，单通道情况，如下表：
时间档位
采样率
存储深度
8ns
250MSa/S
20pts
10ns
200MSa/S
20pts
16ns
250MSa/S
40pts
20ns
200MSa/S
40pts
40ns
250MSa/S
100pts
50ns
200MSa/S
100pts
80ns
250MSa/S
200pts
100ns
200MSa/S
200pts
160ns
250MSa/S
400pts
200ns
200MSa/S
400pts
500ns
200MSa/S
1Kpts
1us
200MSa/S
2Kpts
2us
200MSa/S
4Kpts
5us
200MSa/S
10Kpts
