DS100 Mini 数字示波器
用户手册 www.alientek.com
19
DS100 Mini 数字示波器用户手册 V4.3
2、滚动滚轮Ⅰ选择右边菜单栏的“运算符”选项，然后滚动滚轮Ⅱ改变运算符
为“A+B”。
3、滚动滚轮Ⅰ选择右边菜单栏的“档位”选项，然后滚动滚轮Ⅱ设置合适的垂
直档位。
4、滚动滚轮Ⅰ选择右边菜单栏的“偏移”选项，然后滚动滚轮Ⅱ设置合适的垂
直偏移。
6.4.2，减法
将通道 A 与通道 B 的波形逐点相减并显示结果。
设置步骤参考加法运算。
6.4.3，乘法
将通道 A 与通道 B 的波形逐点相乘并显示结果。
设置步骤参考加法运算。
6.4.4，除法
将通道 A 与通道 B 的波形逐点相除并显示结果。
设置步骤参考加法运算。
6.4.5，绝对值
将指定信源的波形取绝对值并显示结果。
设置步骤如下：
1、滚动滚轮Ⅰ选择右边菜单栏的“通道”选项，然后滚动滚轮Ⅱ选择“运算”。
2、滚动滚轮Ⅰ选择右边菜单栏的“运算符”选项，然后滚动滚轮Ⅱ改变运算符
为“Abs”。
3、滚动滚轮Ⅰ选择右边菜单栏的“信源”选项，然后滚动滚轮Ⅱ设置要计算的
通道。
4、滚动滚轮Ⅰ选择右边菜单栏的“档位”选项，然后滚动滚轮Ⅱ设置合适的垂
直档位。
5、滚动滚轮Ⅰ选择右边菜单栏的“偏移”选项，然后滚动滚轮Ⅱ设置合适的垂
直偏移。
6.4.6，FFT
使用 FFT（快速傅立叶变换）可以将时域信号转换为频域分量。FFT 计算最多点
数为 1000 个点。当小于 1000 个点时，不足的部分补零计算。对数计算公式为
20lg(Vrms），即计算对应频率点有效值以 10 为底的对数，再乘以 20。
DS100 Mini 数字示波器
用户手册 www.alientek.com
20
DS100 Mini 数字示波器用户手册 V4.3
设置步骤如下：
1、滚动滚轮Ⅰ选择右边菜单栏的“通道”选项，然后滚动滚轮Ⅱ选择“运算”。
2、滚动滚轮Ⅰ选择右边菜单栏的“运算符”选项，然后滚动滚轮Ⅱ改变运算符
为“FFT”。
3、滚动滚轮Ⅰ选择右边菜单栏的“信源”选项，然后滚动滚轮Ⅱ设置要计算的
通道。
4、滚动滚轮Ⅰ选择右边菜单栏的“中心频率”选项，然后滚动滚轮Ⅱ设置合适
的中心频率。
5、滚动滚轮Ⅰ选择右边菜单栏的“水平档位”选项，然后滚动滚轮Ⅱ设置合适
的水平档位。
6、滚动滚轮Ⅰ选择右边菜单栏的“档位”选项，然后滚动滚轮Ⅱ设置合适的垂
直档位。
7、滚动滚轮Ⅰ选择右边菜单栏的“偏移”选项，然后滚动滚轮Ⅱ设置合适的垂
直偏移。
8、动滚轮Ⅰ选择右边菜单栏的“单位”选项，然后滚动滚轮Ⅱ设置合适的单位。
9、滚轮Ⅰ选择右边菜单栏的“窗函数”（在第二页）选项，然后滚动滚轮Ⅱ选
择合适的窗函数。
DS100 Mini 数字示波器
用户手册 www.alientek.com
21
DS100 Mini 数字示波器用户手册 V4.3

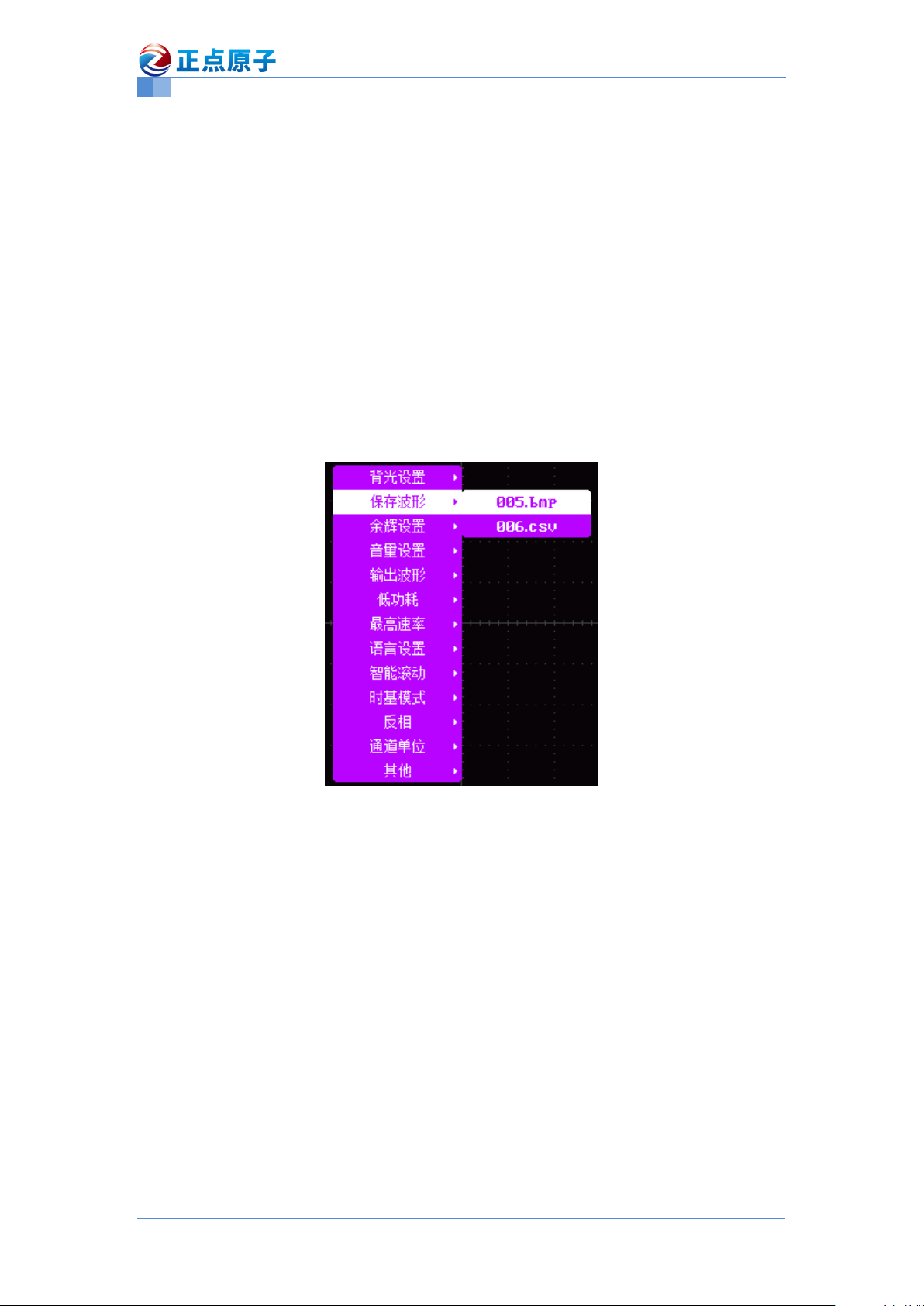

7，波形保存
ds100 示波器配置有 16M 的 flash，支持保存采集到的波形，可以选择保存 bmp
格式或者 csv 格式。以 csv 格式保存波形时，需要先暂停采样。参考“USB 连接
电脑”章节，连接电脑查看保存的波形文件。
操作：
1、按下 M 键，弹出菜单。
2、滚动滚轮Ⅰ选择“保存波形”选项。
3、按下 M 键，弹出保存波形设置。
4、滚动滚轮Ⅰ选择保存的格式。
5、滚动滚轮Ⅱ选择的文件名。
6、按下 M 键，保存波形（CSV 格式保存 128K 数据，约需 25 秒）。
7、按下 E 键退出弹出菜单。
