DS100 Mini数字示波器用户手册V4.5.pdf - 第35页
DS100 Mini 数字示波器 用户手册 www.alientek.com 32 DS100 Mini 数字示波器用户 手册 V 4. 3 9.12.2 ， 更新方法 2 1 、在关机状态下，先按住 A 键，再长按 P 键，开机将进入更新模式。 2 、通过 usb 线连接电脑，电脑将出现可移动 U 盘。把用户资料的固件目录下的 固件复制到移动 U 盘， 并重命名为 “ atk_dso.bin ” （如果隐藏了扩展名则重命名 为“ at…
DS100 Mini 数字示波器
用户手册 www.alientek.com
31
DS100 Mini 数字示波器用户手册 V4.3

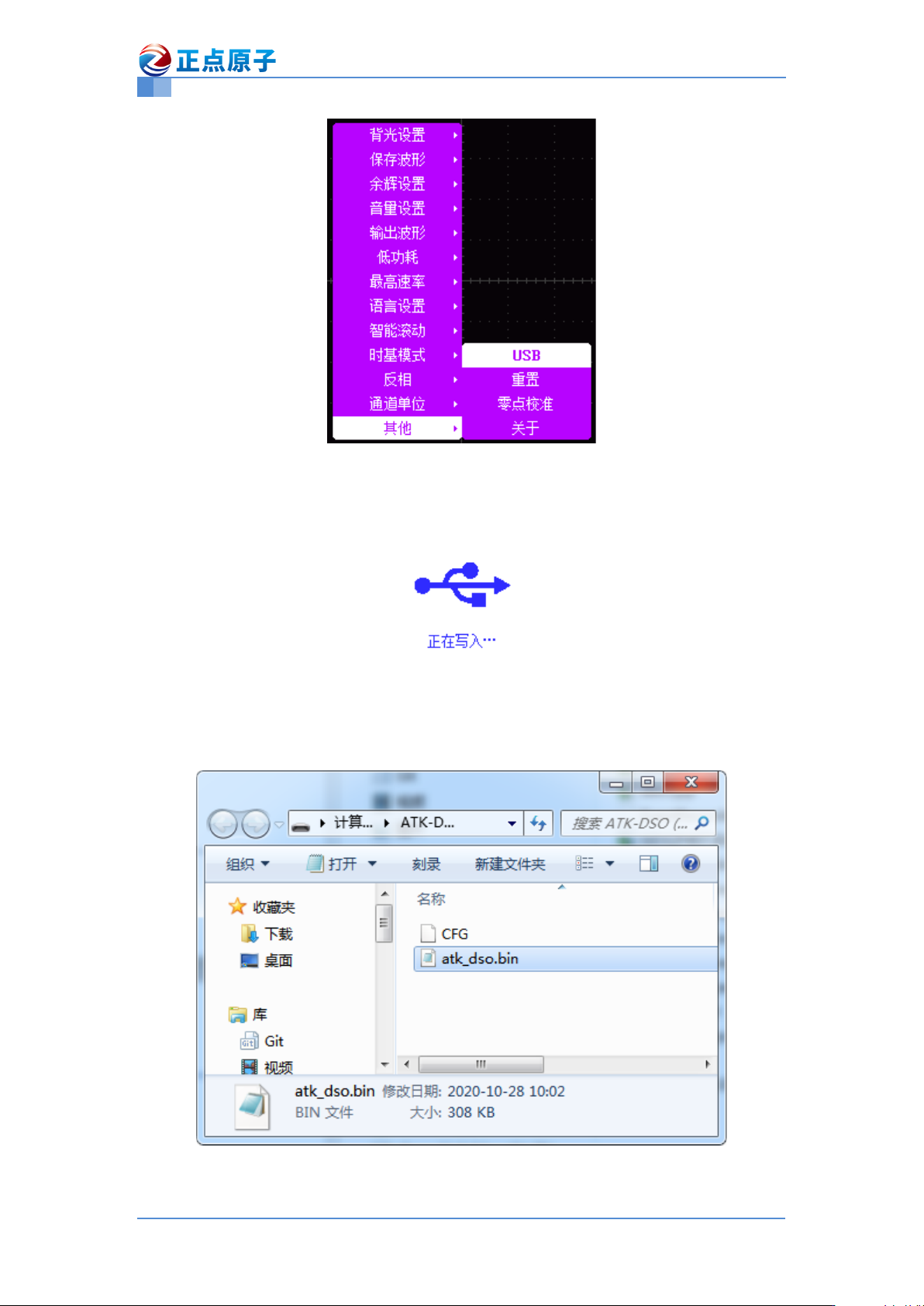

5、按下 M 键，进入 usb 界面。
6、通过 usb 线连接电脑，电脑将出现可移动 U 盘。把用户资料的固件目录下的
固件复制到移动 U 盘，并重命名为“atk_dso.bin”（如果隐藏了扩展名则重命名
为“atk_dso”）。结果如下图:
7、弹出 U 盘，并重启示波器。
DS100 Mini 数字示波器
用户手册 www.alientek.com
32
DS100 Mini 数字示波器用户手册 V4.3

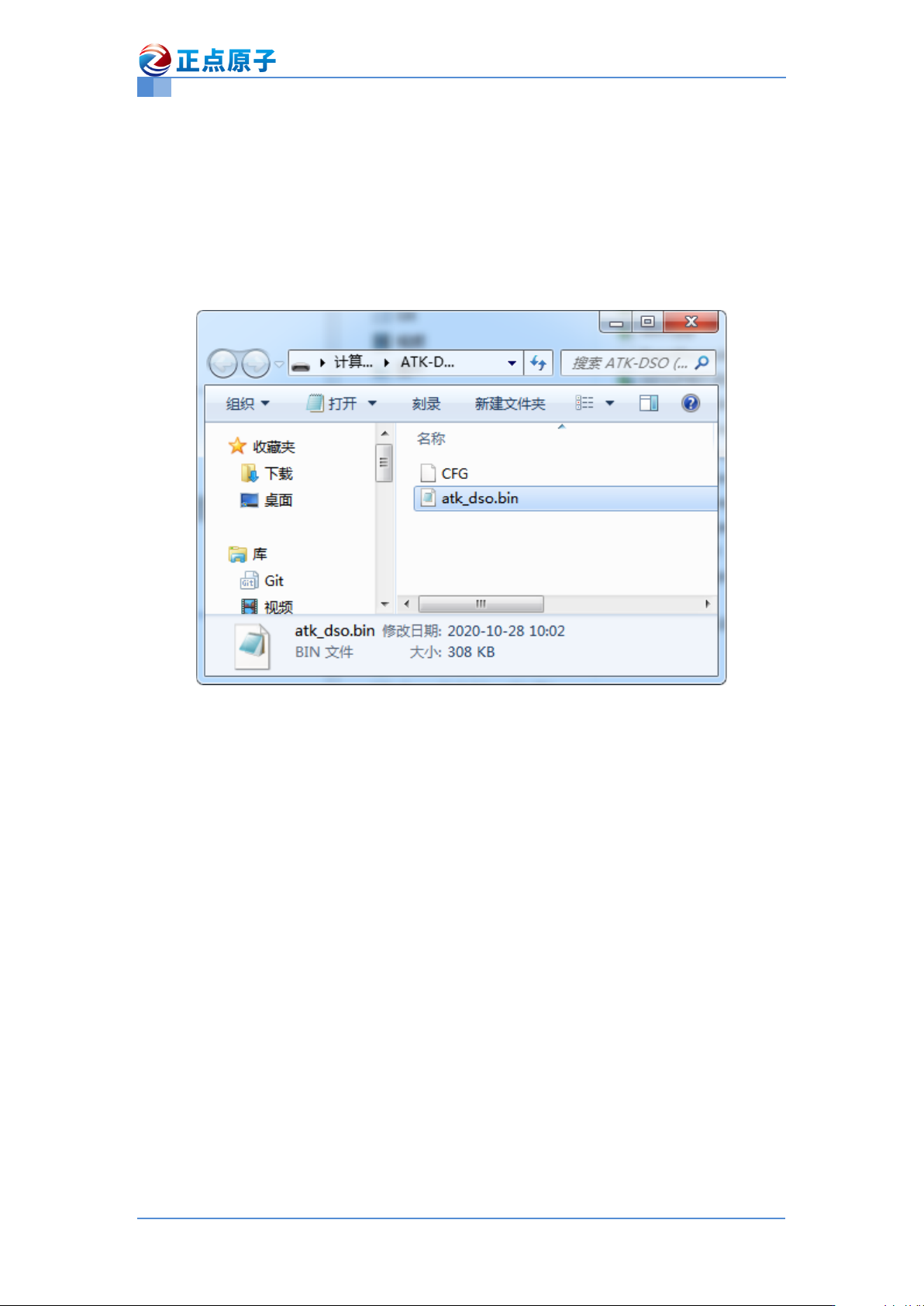

9.12.2，更新方法 2
1、在关机状态下，先按住 A 键，再长按 P 键，开机将进入更新模式。
2、通过 usb 线连接电脑，电脑将出现可移动 U 盘。把用户资料的固件目录下的
固件复制到移动 U 盘，并重命名为“atk_dso.bin”（如果隐藏了扩展名则重命名
为“atk_dso”）。结果如下图:
6、弹出 U 盘，并按下 M 键更新固件。
DS100 Mini 数字示波器
用户手册 www.alientek.com
33
DS100 Mini 数字示波器用户手册 V4.3
10，电气特性
参数
说明
接触放电
6KV
空气放电
10KV
