DS100 Mini 数字示波器
用户手册 www.alientek.com
28
DS100 Mini 数字示波器用户手册 V4.3
5、按下 M 键，进入 usb 界面（注意此界面不支持 M+E 快捷键截图）。
4、按下 E 键退出 USB 界面。
9.9，通道颜色自定义
ds100 支持自定义模拟通道以及运算通道的颜色。
操作：
在 U 盘根目录下放置一个 color.ini（参考用户资料的 color.ini）文件，文件内容
如下：
文件内容说明：
第 1 行是 A 通道颜色。
第 2 行是 A 通道余辉(以更暗淡的颜色显示已经消失的波形)颜色。
第 3 行是 B 通道颜色。
DS100 Mini 数字示波器
用户手册 www.alientek.com
29
DS100 Mini 数字示波器用户手册 V4.3
第 4 行是 B 通道余辉(以更暗淡的颜色显示已经消失的波形)颜色。
第 5 行是运算通道颜色。
颜色以 RGB565 的十六进制数表示（高 5 位为红色分量，中间 6 位为绿色分量，
低 5 位位蓝色分量）。
9.10，恢复出厂设置
ds100 支持恢复出厂设置。恢复出厂设置会重置所有参数（语言设置会保留），
并清除 U 盘里边所有的文件。
操作：
1、按下 M 键，弹出菜单。
2、滚动滚轮Ⅰ选择“其他”选项。
3、按下 M 键，弹出其他设置。
4、滚动滚轮Ⅰ选择“重置”选项。
5、按下 M 键，进入二次确认界面。
6、再次按下 M 键，重置所有配置。

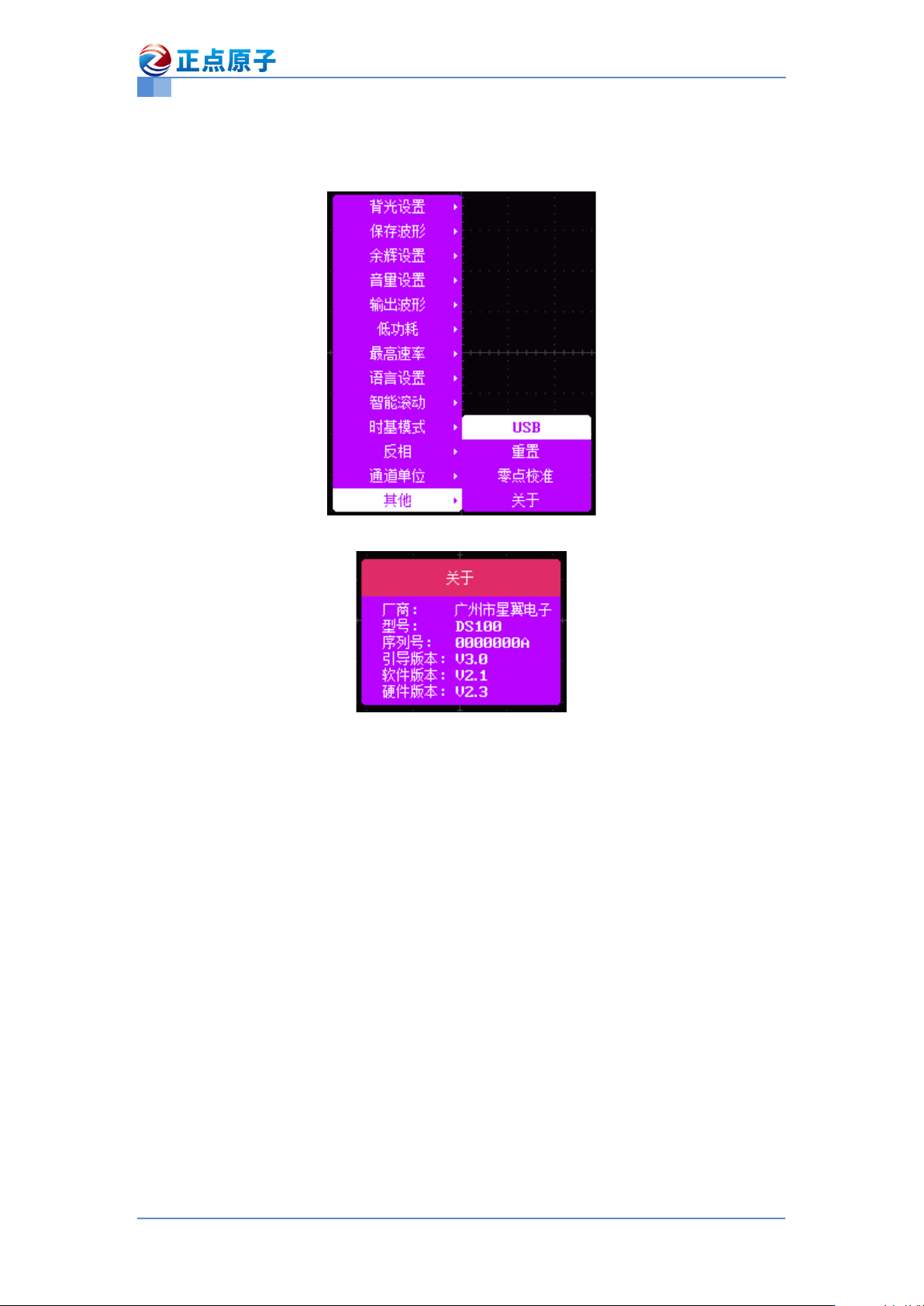

9.11，系统信息
查看系统信息操作：
1、按下 M 键，弹出菜单。
DS100 Mini 数字示波器
用户手册 www.alientek.com
30
DS100 Mini 数字示波器用户手册 V4.3
2、滚动滚轮Ⅰ选择“其他”选项。
3、按下 M 键，弹出其他设置。
4、滚动滚轮Ⅰ选择“关于”选项。
5、按下 M 键，进入“关于”界面。
9.12，固件更新
注意：V1.0 版本 bootloader，如果更新非法固件（非官方提供的固件）会卡死，
需要扣电池重启。
9.12.1，更新方法 1
1、按下 M 键，弹出菜单。
2、滚动滚轮Ⅰ选择“其他”选项。
3、按下 M 键，弹出其他设置。
4、滚动滚轮Ⅰ选择“USB”选项。
