DS100 Mini 数字示波器 用户手册 www.alientek.com 3 DS100 Mini 数字示波器用户 手册 V 4. 3 1 ， 快速入门 1 .1 ，外观说 明 1 .2 ，按键功能 P 键：长按，开关机；短按，暂停 / 运行 A 键：自动查找波形 M 键：菜单 / 确认 E 键：退出 / 一键居中 / 双击切换通道 滚轮 Ⅰ ：选择条目 滚轮 Ⅱ ：设置参数 快捷键： 1 、 M 键 +E 键：截图（ USB 状态…
DS100 Mini 数字示波器
用户手册 www.alientek.com
2
DS100 Mini 数字示波器用户手册 V4.3
规格参数
可调 MCX 探头参数
衰减比
带宽
输入阻抗
输入电容
输入电压
X1
20Mhz
1MΩ±2%
50pF±20pF
150VRMS CATII
X10
140Mhz
10MΩ±2%
15pF±5pF
300VRMS CATII
型号
DS100
耦合方式
AC/DC
通道数
2
一键自动
支持
屏幕尺寸
3.5 寸 IPS
一键回中
支持
屏幕分辨率
480*320
波形保存
支持 bmp 和 csv 格式
模拟带宽
50M
最高波形捕获率
500 wfms/s
采样率
250MSa/S
测量参数
20 种
通道隔离度
>40dB
测量精度
±2%
上升时间
<7ns
频率精度
±1‰
存储深度
128Kpts
输出波形
方波/正弦/三角/锯齿
输入阻抗
1MΩ
输出频率
正弦/三角/锯齿
1Hz~50KHz@3V Vp-p
方波 1Hz~10MHz@3V Vp-p
时基范围
8ns~50s
固件升级
支持
垂直灵敏度
10mV/div~10V/div
语言选择
简体/繁体/英文
最大测量电压
±40V（@X1 档）
±400V（@X10 档）
±4kV（@X100 档）
±40kV（@X1000 档）
接口方式
MCX（探头接口）
USB（充电&通信）
触发方式
自动/普通/单次
续航时间
约 7 小时
触发类型
上升沿/下降沿
充电时间
约 3 小时（USB）
时基模式
YT/XY/滚动
产品净重
109g
余辉时间
最小/1s/无限
外形尺寸
100mm*58mm*15mm
DS100 Mini 数字示波器
用户手册 www.alientek.com
3
DS100 Mini 数字示波器用户手册 V4.3
1，快速入门

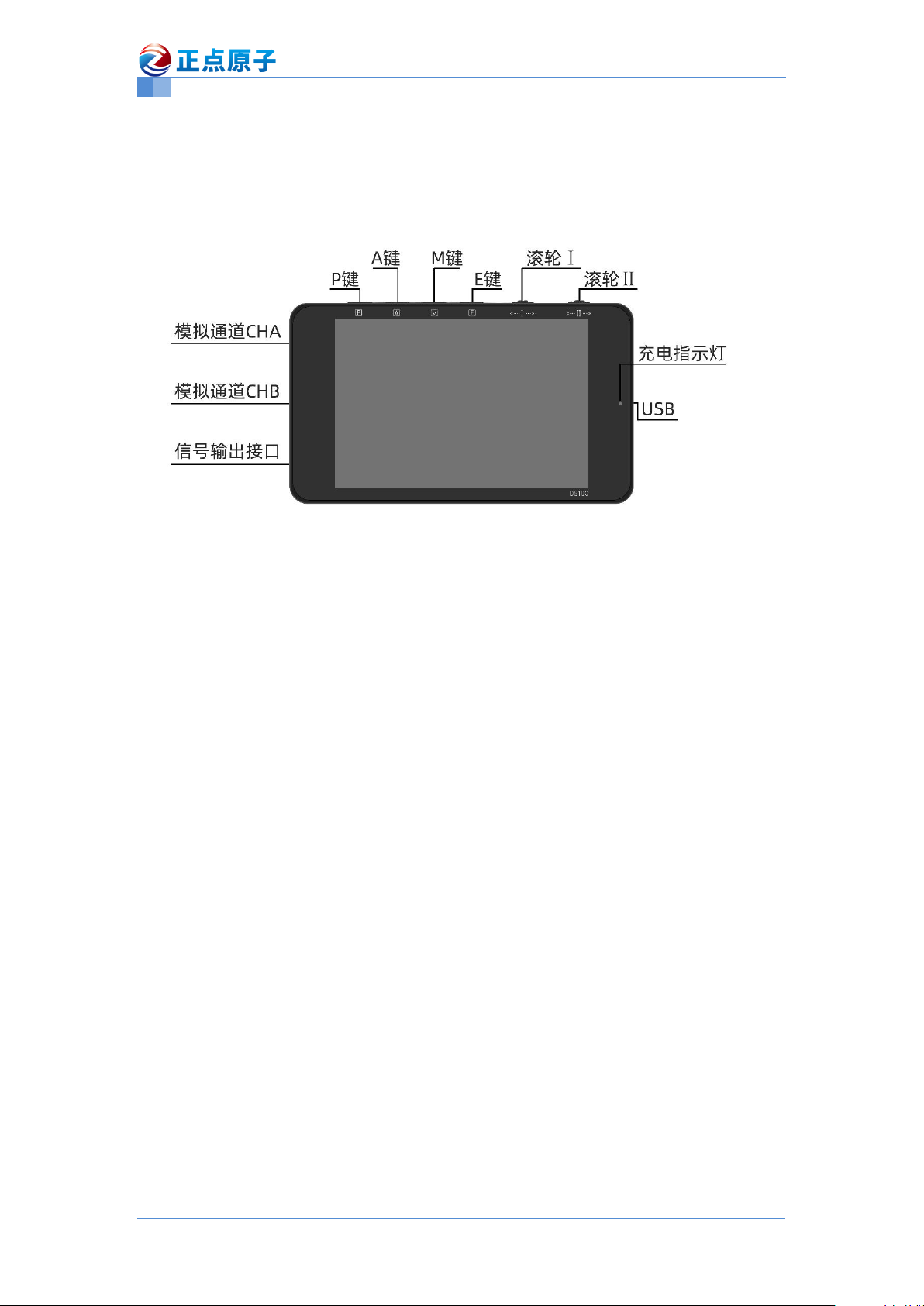

1.1，外观说明
1.2，按键功能
P 键：长按，开关机；短按，暂停/运行
A 键：自动查找波形
M 键：菜单/确认
E 键：退出/一键居中/双击切换通道
滚轮Ⅰ：选择条目
滚轮Ⅱ：设置参数
快捷键：
1、 M 键+E 键：截图（USB 状态界面无效）
2、 按住 M 键+滚轮Ⅰ：修改水平偏移
3、 按住 M 键+滚轮Ⅱ：修改垂直偏移
4、 按住 E 键+滚轮Ⅰ：修改时间档位
5、 按住 E 键+滚轮Ⅱ：修改垂直档位
1.3，界面说明

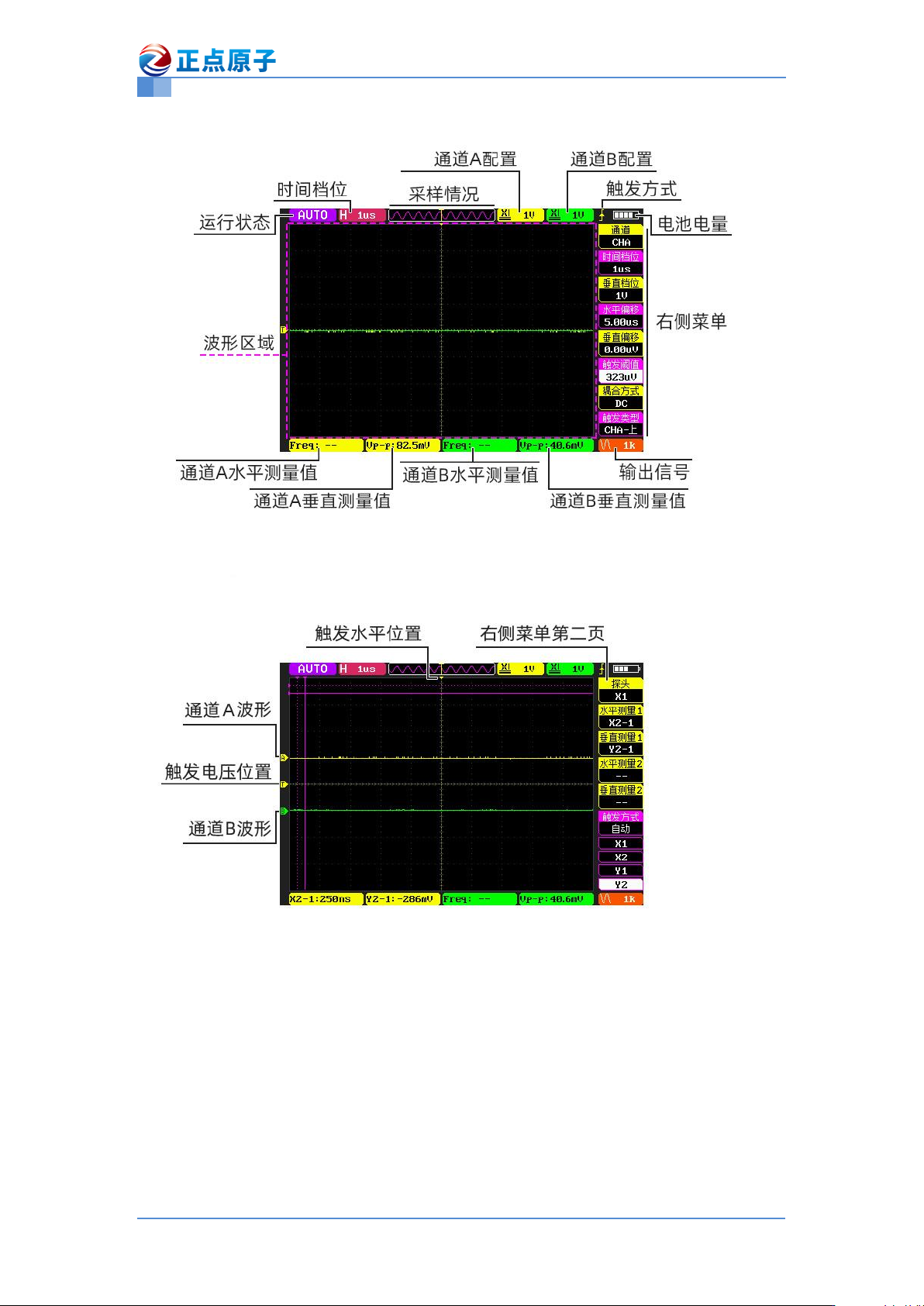

1.3.1，主界面
其中黄色选项对应通道 A，绿色选项对应通道 B。
界面说明如以下两图:
DS100 Mini 数字示波器
用户手册 www.alientek.com
4
DS100 Mini 数字示波器用户手册 V4.3
1.3.2，采样情况图标
如下图：
（1） 波浪线表示采样数据长度
（2） 蓝色覆盖的波浪线表示不在波形区域显示的数据
（3） T 形图标表示触发位置
