DS100 Mini 数字示波器 用户手册 www.alientek.com 4 DS100 Mini 数字示波器用户 手册 V 4. 3 1 .3 .2 ， 采样情况图标 如下图： （ 1 ） 波浪线表示采样数据长度 （ 2 ） 蓝色覆盖的波浪线表示不在波形区域显示的数据 （ 3 ） T 形图标表示触发位置
DS100 Mini 数字示波器
用户手册 www.alientek.com
3
DS100 Mini 数字示波器用户手册 V4.3
1，快速入门
1.1，外观说明
1.2，按键功能
P 键：长按，开关机；短按，暂停/运行
A 键：自动查找波形
M 键：菜单/确认
E 键：退出/一键居中/双击切换通道
滚轮Ⅰ：选择条目
滚轮Ⅱ：设置参数
快捷键：
1、 M 键+E 键：截图（USB 状态界面无效）
2、 按住 M 键+滚轮Ⅰ：修改水平偏移
3、 按住 M 键+滚轮Ⅱ：修改垂直偏移
4、 按住 E 键+滚轮Ⅰ：修改时间档位
5、 按住 E 键+滚轮Ⅱ：修改垂直档位
1.3，界面说明
1.3.1，主界面
其中黄色选项对应通道 A，绿色选项对应通道 B。
界面说明如以下两图:
DS100 Mini 数字示波器
用户手册 www.alientek.com
4
DS100 Mini 数字示波器用户手册 V4.3

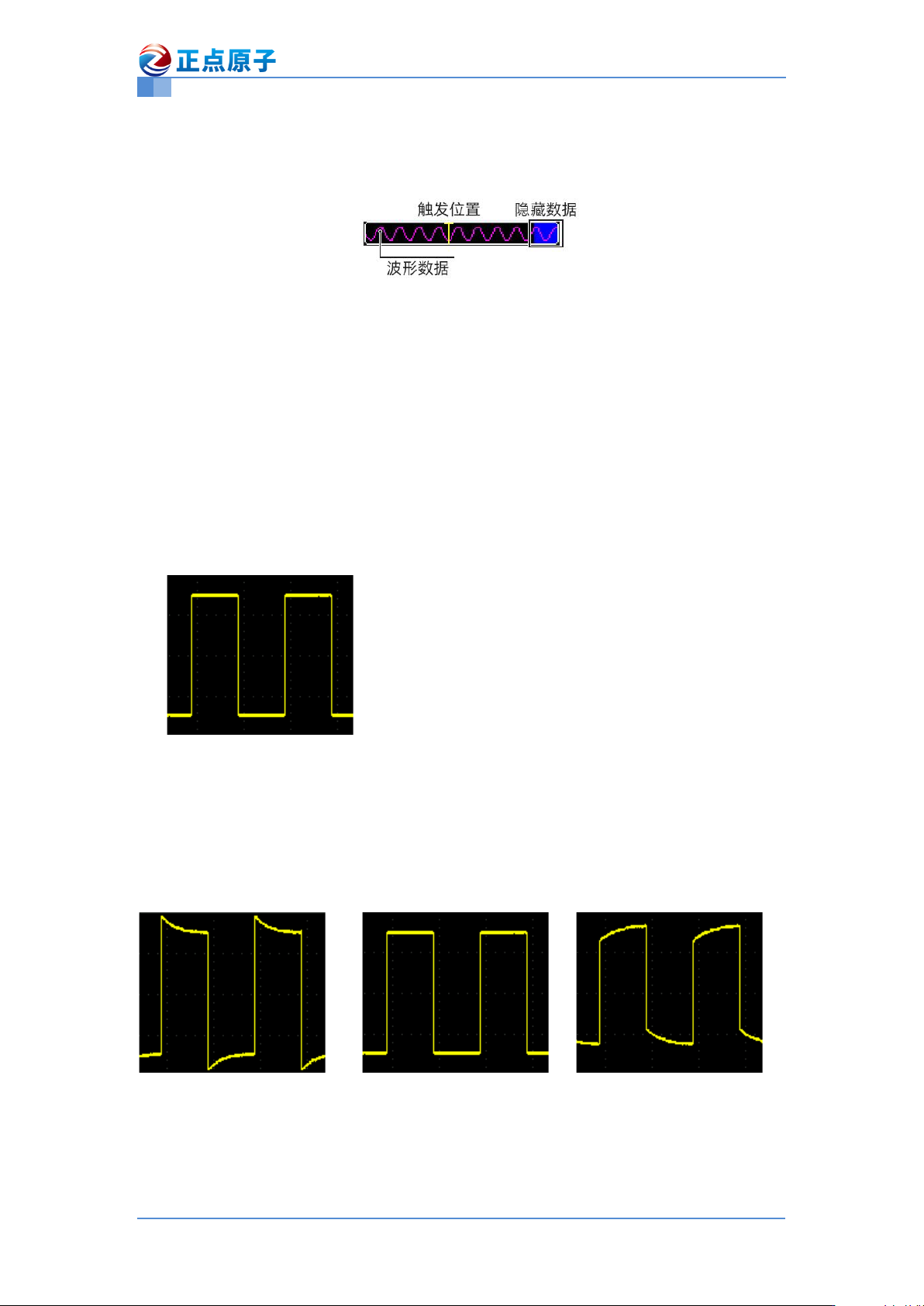

1.3.2，采样情况图标
如下图：
（1） 波浪线表示采样数据长度
（2） 蓝色覆盖的波浪线表示不在波形区域显示的数据
（3） T 形图标表示触发位置
DS100 Mini 数字示波器
用户手册 www.alientek.com
5
DS100 Mini 数字示波器用户手册 V4.3
1.4，功能检查
1、 将探头与鳄鱼夹连接，然后将探头接入对应的模拟通道（CHA 或者 CHB），
鳄鱼夹接到对应的输出接口。
2、 将探头档位设置为 X10，注意这里是探头那里的 X10 和 X1 选择开关，而非示
波器的探头比例设置。
3、 在示波器设置输出信号，峰峰值为 3.0V，信号类型为方波，频率为 1KHz，参
考“信号发生器”章节设置。
4、 按下示波器的 A 键，然后会自动查找波形。
5、 观察示波器显示屏上的波形，正常情况下应如下图所示。
1.5，探头补偿
首次使用探头时，如配套的探头可以调节补偿（如 P6100），应先进行探头补偿
调节。
1、执行上一节步骤，得到的波形与下图情况对比。
补偿过度 补偿正确 补偿不足
2、调节对应的地方，直到显示的波形如上图“补偿正确”。
