Service-Arbeiten Portal D3 48 SIPLACE D-Serie Serviceanleitung (internal version) Einbau X Reiben Sie die Auflageflächen (1 ) des Magneten mit einem Ab ziehstein (Ölstein) leicht ab und wischen diese mit einem in Äthylal…
Service-Arbeiten
D3 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
47
X Legen Sie die transparente Abdeckfolie des Klebestreifens um den Fixierstift.
X Ziehen Sie nun stückchenweise die transparente Abdeckfolie ab, drücken die Rollen der
Klebevorrichtung an und kleben den Maßstab soweit wie möglich (bis zum Portal) an.
X Entfernen Sie die Klebevorrichtung und verschieben Sie das Portal so, dass Sie den Rest des
Maßstabes anbringen können.
X Wechseln Sie die Klebevorrichtung und kleben den Maßstab komplett an.
X Drücken Sie den Rest des Maßstabs mit der Hand und mit Hilfe der reißfesten Wischtücher an.
X Entnehmen Sie den Zentrierstift auf der linken Maßstabsseite.
X Reinigen Sie den Maßstab mit einem mit Äthylalkohol getränkten Tuch.
X Reinigen Sie die Lesefläche des Lesekopfes mit einem mit Äthylalkohol getränkten fusselfreien Tuch
oder mit einem SIPLACE Reinigungsstäbchen [00352931-02].
X Montieren Sie den Lesekopf mit den drei Befestigungsschrauben so, dass zwischen dem Lesekopf
und dem Maßstab ein Luftspalt von 0,4 mm ist. Verwenden Sie dazu die entsprechende Folienlehre.
X Überprüfen Sie die Spursignale.
4.1.3.3 Y-Linearmotor – Sekundärteil (Magnete) tauschen
Hilfsmittel
Gummihammer
Ggf. neue Abdeckung [00355787-xx]
Folienlehre 0,4 mm (30 cm lang/ 12 cm breit)
Ausbau
X Entfernen Sie das Magnetabdeckblech (2).
Am Besten Sie nehmen eine zweite Person
zur Hilfe.
X Heben Sie das Abdeckblech an beiden Seiten
gleichzeitig hoch.
X Ziehen Sie es auf einer Seite heraus bis es am
Portal ansteht.
X Dann stecken Sie die Falz des kurzen Endes
in die Fuge zwischen den Magnetleisten (2).
X Fahren Sie das Portal über diese Fuge
hinweg, bis das Abdeckblech zu entnehmen
ist.
X Hebeln Sie die blauen Abdeckungen ab.
HINWEIS:
Falls die blaue Abdeckung dabei
beschädigt wurde (Knicke, Risse etc.),
dann muss diese beim Wiedereinbau
ausgetauscht werden.
Beschädigungen erkennt man an
weißen bzw. hellen Stellen im
Kunststoff.
WARNUNG: Gefahr durch schwere
Quetschungen möglich.
Beachten Sie die hohen magnetischen
Kräfte der Magnetleiste.

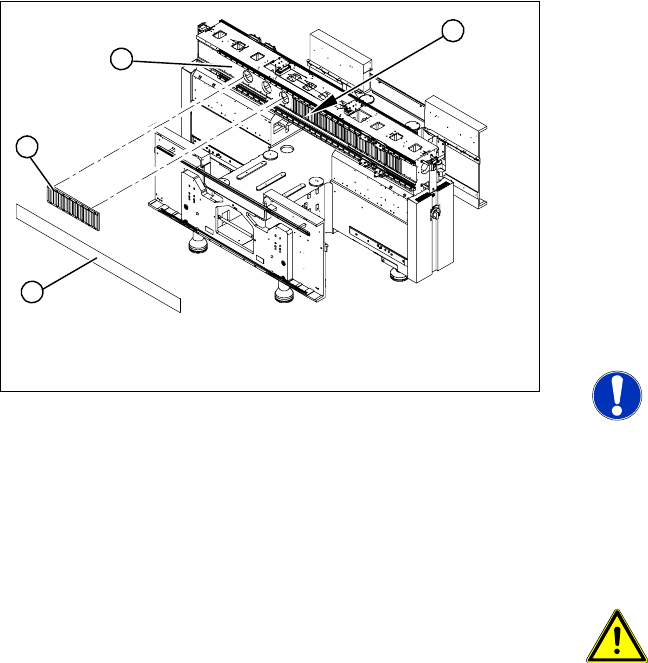

X Lösen Sie die Befestigungsschrauben (1) der
Magnetleisten und entnehmen Sie die
einzelnen Magnetleisten.
1
3
2
Service-Arbeiten
Portal D3
48 SIPLACE D-Serie Serviceanleitung (internal version)
Einbau
X Reiben Sie die Auflageflächen (1) des
Magneten mit einem Abziehstein (Ölstein)
leicht ab und wischen diese mit einem in
Äthylalkohol getränkten Tuch sauber.
X Montieren Sie die Magnetleiste (2). Achten auf
den Abstand von 0,8 mm zwischen den
einzelnen Magnetleisten.
X Ziehen Sie die Schrauben mit einem
Drehmoment von 9,5 N fest.
X Kontrollieren Sie die blaue Abdeckung auf
Beschädigung und tauschen diese ggf. aus.
X Stecken Sie die blaue Abdeckung an den
Befestigungsschrauben auf.
HINWEIS:
Durch Fertigungstoleranzen kann es
vorkommen, dass die Abdeckung sich
nicht aufstecken lässt. Schleifen Sie in
diesem Fall ein wenig von der
Oberkante der Abdeckung ab.
X Schlagen Sie die Abdeckung mit einem
Gummihammer und einem Klotz vorsichtig
ein.
VORSICHT: Auf Lage der Abdeckung
und der Magnetleiste achten!
Die Abdeckung muss tiefer sein als die
Magnetleiste.
X Verschieben Sie das Portal auf eine Seite.
X Haken Sie die Falz des
Magnetabdeckbleches (3) ca. in der Mitte ein
(4).
X Schieben Sie das Portal über das
Magnetabdeckblech.
X Ziehen Sie das Magnetabdeckblech mit einer
zweiten Person an beiden Seiten und haken
es an beiden Enden ein.
X Das Magnetabdeckblech muss plan an den
Magneten aufliegen. Es dürfen keine Wellen
etc. sichtbar sein.
4
1
3
2
Service-Arbeiten
D3 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
49
Einbaukontrolle
Einstellarbeiten
X Überprüfen Sie die Achsdynamik der ausgebauten Antriebe.
X Schieben Sie das Portal hin und her. Das
Portal darf nicht am Magnetabdeckblech oder
an den blauen Abdeckungen (1) scheuern.
X Kontrollieren Sie einen Luftspalt von 0,4 mm
zwischen Y-Antrieb und Magnetabdeckblech.
X Stecken Sie dazu die Folienlehre (2) zwischen
Y-Antrieb und Magnetabdeckblech und
schieben das Portal hin und her.
Es darf nichts klemmen oder scheuern.
X Wiederholen Sie diesen Vorgang mit einer
Folienlehre 0,5 mm. Hier darf das Portal ggf.
am Warnaufkleber reiben.
X Wischen Sie das Magnetabdeckblech mit
einem in Äthylalkohol getränkten Tuch sauber.
X Falls der Luftspalt nicht eingehalten wird, dann
muss das Magnetabdeckblech nochmals
entfernt und alles nochmals gereinigt werden.
Magnetleiste entfernen und Auflagefläche
reinigen
Blaue Abdeckung kontrollieren
