XP142E 机械手册MEC-XP142-2.1S.pdf - 第36页
MEC-XP142-2.1S 4. 维修保养 XP-142E 机械手册 27 4.1.3 不良元件排出盒、不良元件排放盘的清扫 ( 每日 ) 要点 在影像处理时被判断为不良的元 件，不贴装到电路板上而被排出到不 良元件排出盒或不良 元件排放盘中。 备注 ) 当不良元件排放盘装满后，操作面板上会显示出警告的信息。请将排放盘中的不良元件清除 掉。 方法 · 将小型不良元件排出盒从机器上卸 下来，把积在盒中的不良元件清除 掉。 · 将中型不良…
4. 维修保养 MEC-XP142-2.1S
26 XP-142E 机械手册

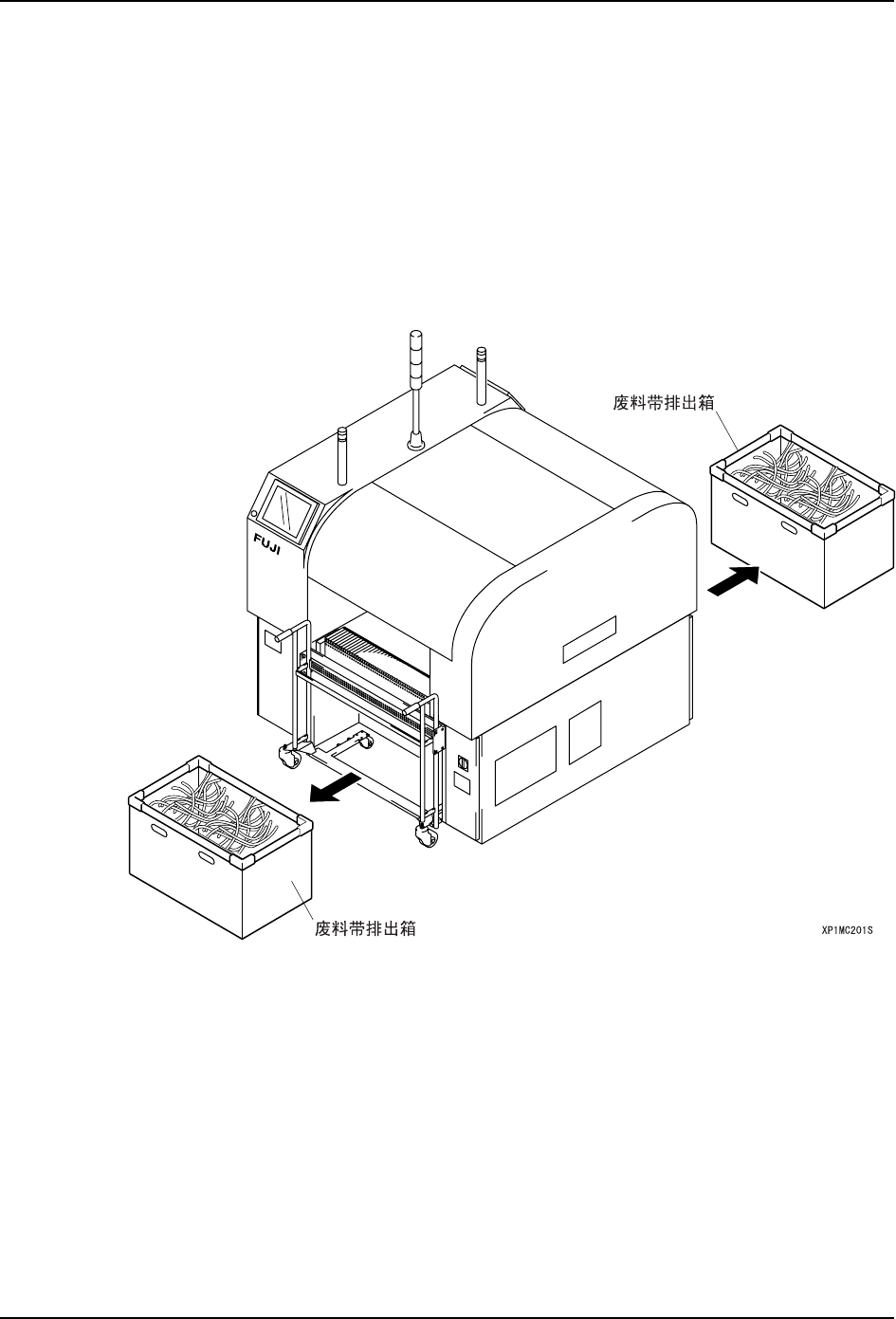

4.1.2 废料带排出箱的清扫＜仅限装载机＞ ( 每 8 小时 )
随着机器的运转，相当数量的废料带也随之被排到废料带排出箱里。采取定期的清扫，可
使废料带顺利排出，也可保证元件料带的稳定传送。
在使用废料带切刀装载机的时候，则会发出废料带排出箱已满的警告，并可以告诉操作人
员进行清扫的时机。详细请参考 [XP-142E 系统手册 ]。
方法
请把废料带排出箱拉出，并废弃废料带。
备注 ) 请根据当地废物处理的有关条例进行废料带的处理。
MEC-XP142-2.1S 4. 维修保养
XP-142E 机械手册 27

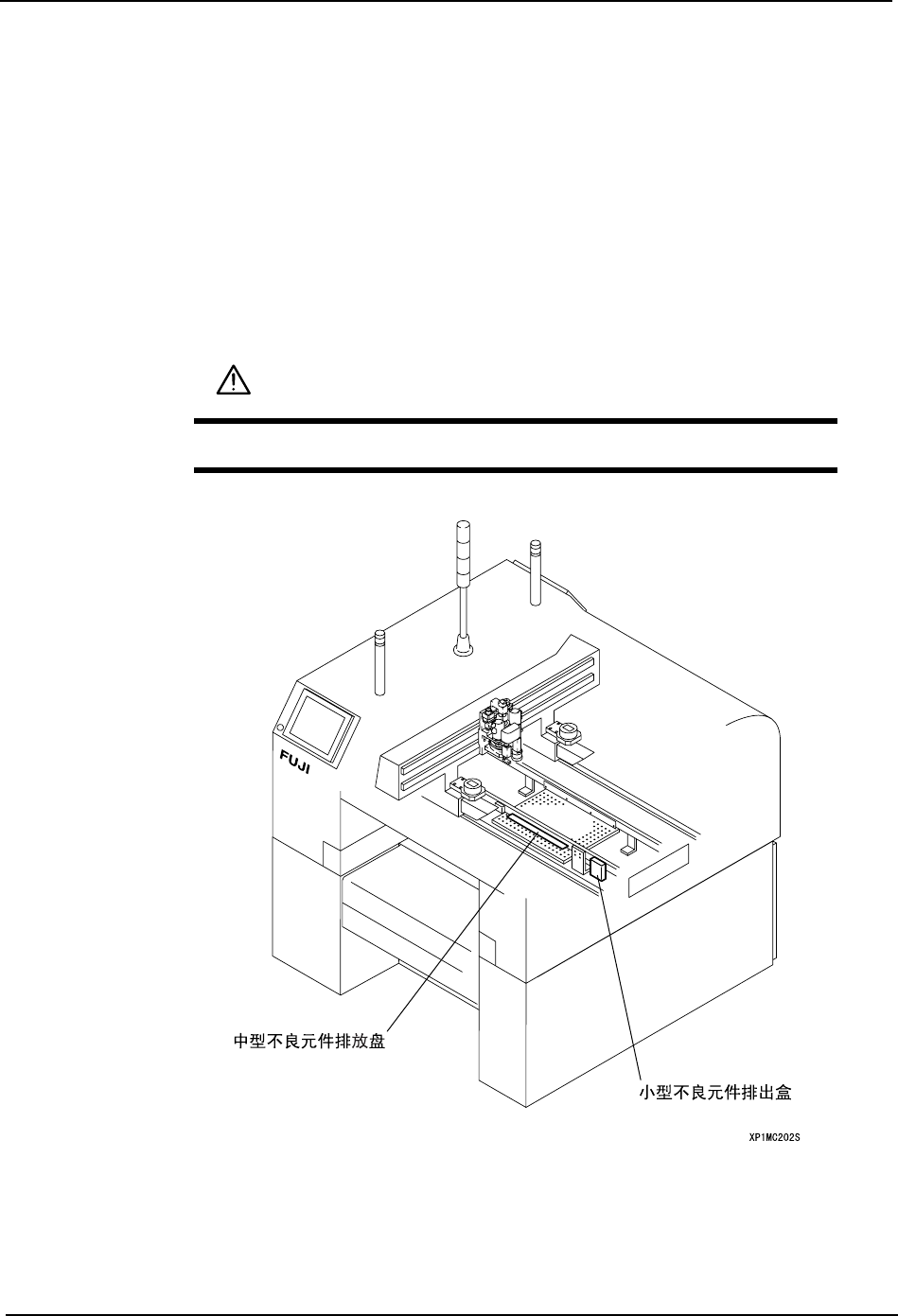

4.1.3 不良元件排出盒、不良元件排放盘的清扫 ( 每日 )
要点
在影像处理时被判断为不良的元件，不贴装到电路板上而被排出到不良元件排出盒或不良
元件排放盘中。
备注 ) 当不良元件排放盘装满后，操作面板上会显示出警告的信息。请将排放盘中的不良元件清除
掉。
方法
·将小型不良元件排出盒从机器上卸下来，把积在盒中的不良元件清除掉。
·将中型不良元件排放盘从机器上卸下来，把积在盘中的不良元件清除掉。
警告
操作前请务必按下 [ 紧急停止 ] 按钮，切断主电源。
4. 维修保养 MEC-XP142-2.1S
28 XP-142E 机械手册
4.1.4 吸嘴内部的清扫 ( 每周 )
要点
吸嘴用真空来吸取元件。因此，当大气中的灰尘和粘结剂等微小颗粒会比较容易地吸附在
吸嘴内部，造成吸嘴堵塞的原因。
当吸嘴堵塞时，会引起吸取元件的吸取率下降，所以当发现异常时或者定期地进行吸嘴内
部的清扫。
方法

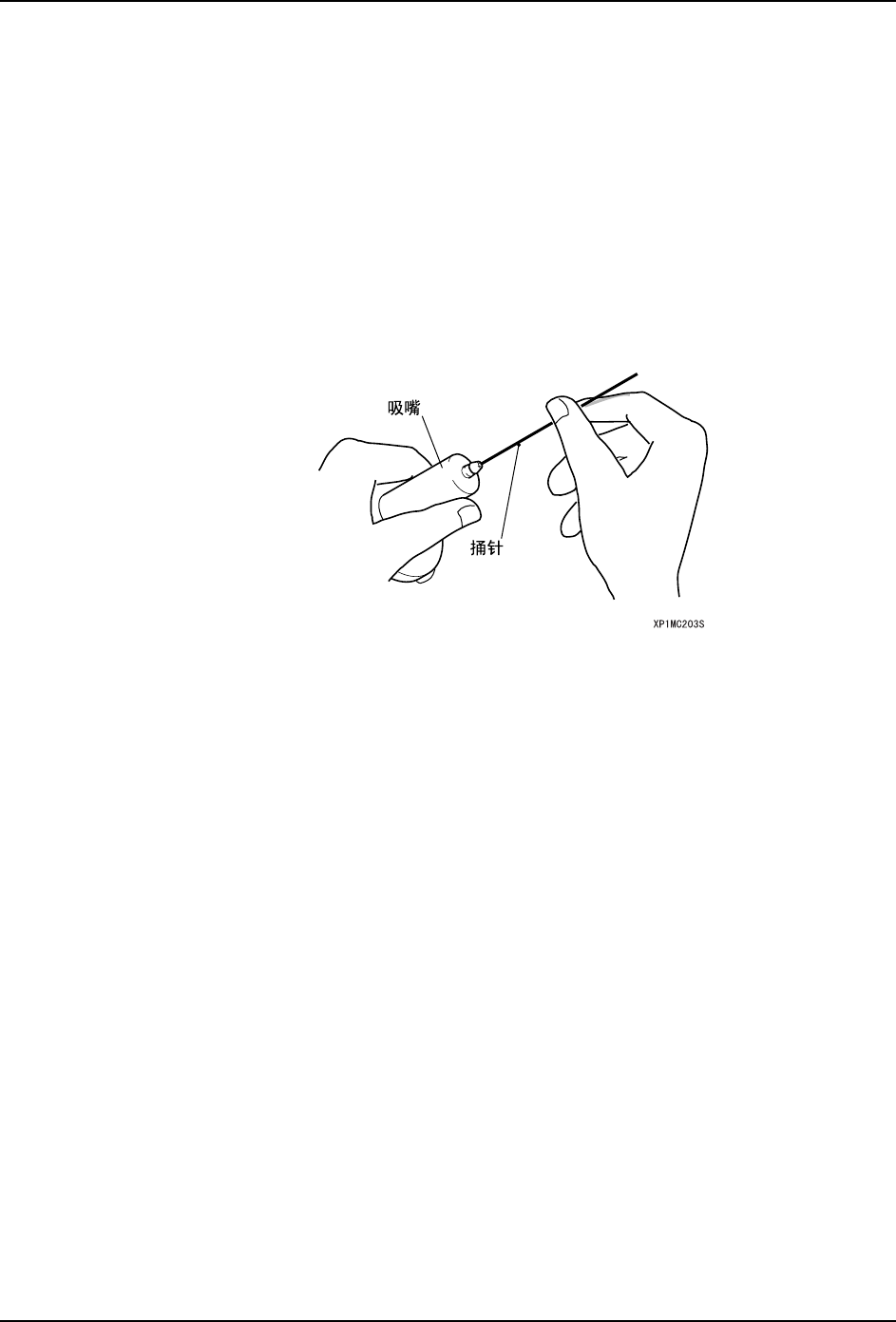

请使用适当尺寸的捅针，排除吸嘴内的异物。
请用蘸过酒精的布擦拭吸嘴的前端进行清扫。
