XP142E 机械手册MEC-XP142-2.1S.pdf - 第76页
MEC-XP142-2.1S 5. 调整 XP-142E 机械手册 67 5.1.2 Y、Z、θ、R、F 以及 G 轴伺服放大器 （Σ - Ⅲ系列）参数的确认 以下说明各键的名称和功能。 基本模式的选择和操作方法 基本模式包括状态显示模式、报 警跟踪备份数据显示模式和参数设定 模式。通过切换操作 面板的基本模式，可进行显示运 转状态、确认用户参数和报警跟踪等 操作。
5. 调整 MEC-XP142-2.1S
66 XP-142E 机械手册

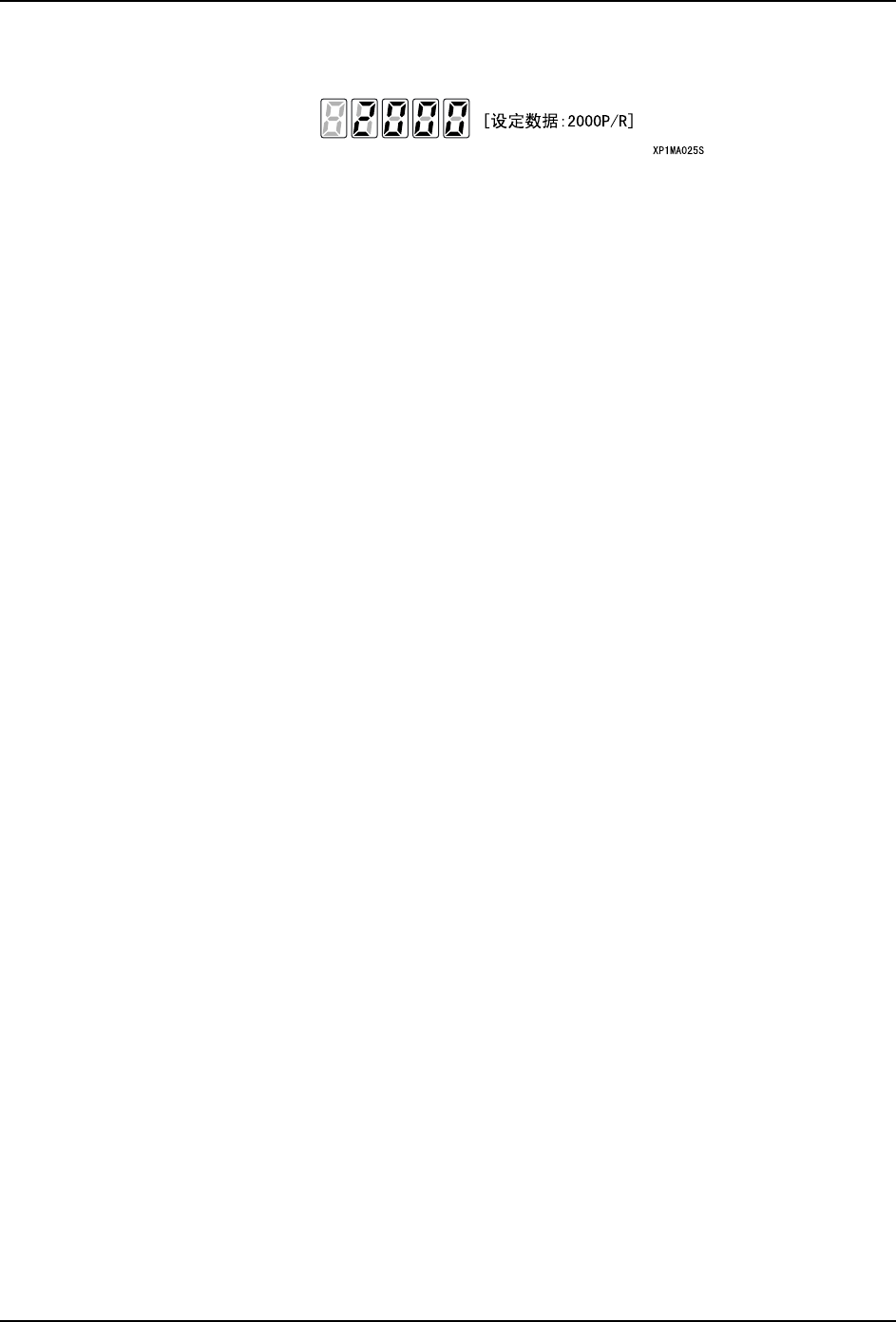

4. 持续按 「WR Key」一秒钟后，显示出在该页上设定的数据。
5. 按 「Mode Key」后返回到 「页选择显示画面」。
6. 再按一次 「Mode Key」后移到下一个模式上。
MEC-XP142-2.1S 5. 调整
XP-142E 机械手册 67
5.1.2 Y、Z、θ、R、F 以及 G 轴伺服放大器 （Σ - Ⅲ系列）参数的确认

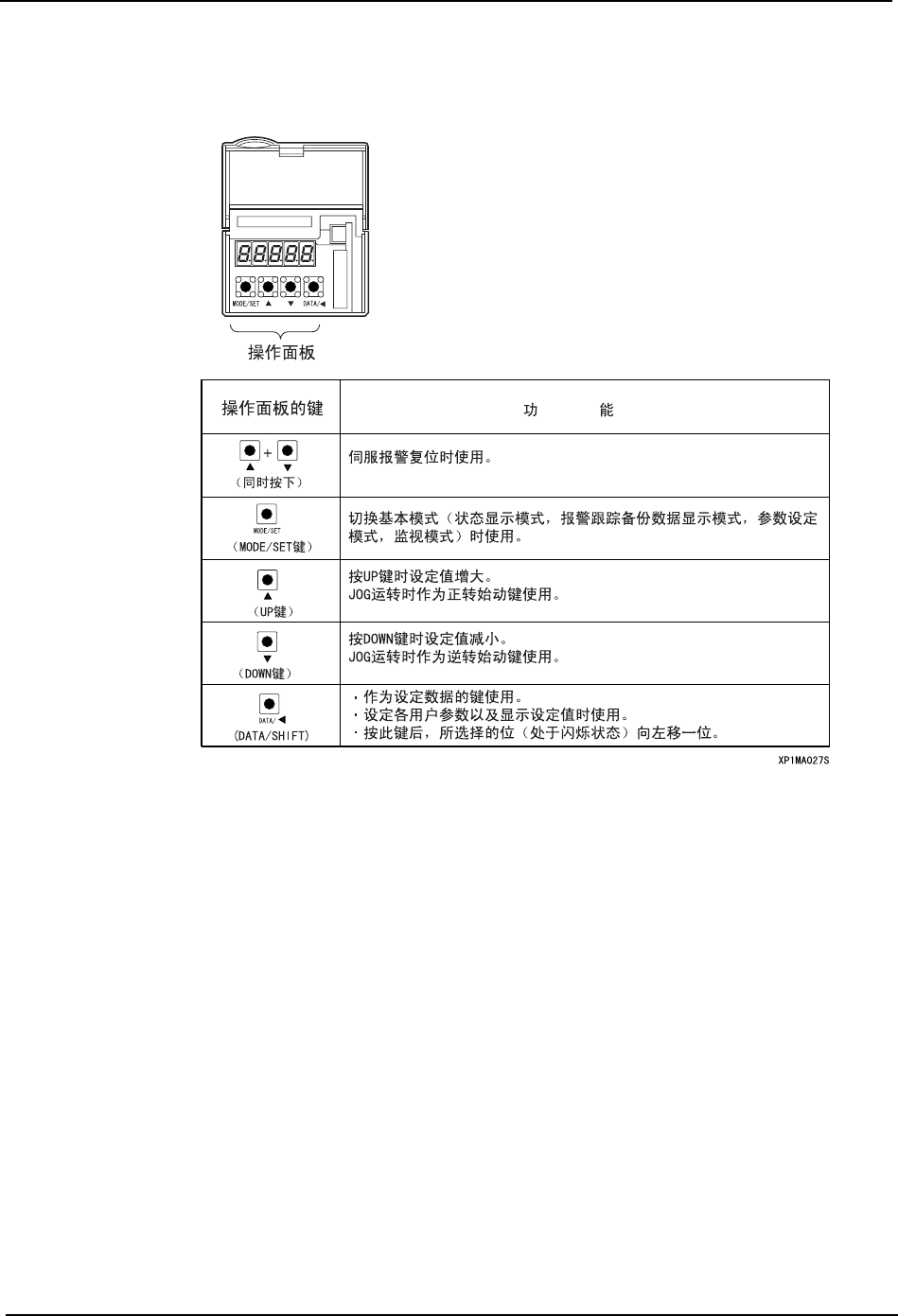

以下说明各键的名称和功能。
基本模式的选择和操作方法
基本模式包括状态显示模式、报警跟踪备份数据显示模式和参数设定模式。通过切换操作
面板的基本模式，可进行显示运转状态、确认用户参数和报警跟踪等操作。
5. 调整 MEC-XP142-2.1S
68 XP-142E 机械手册

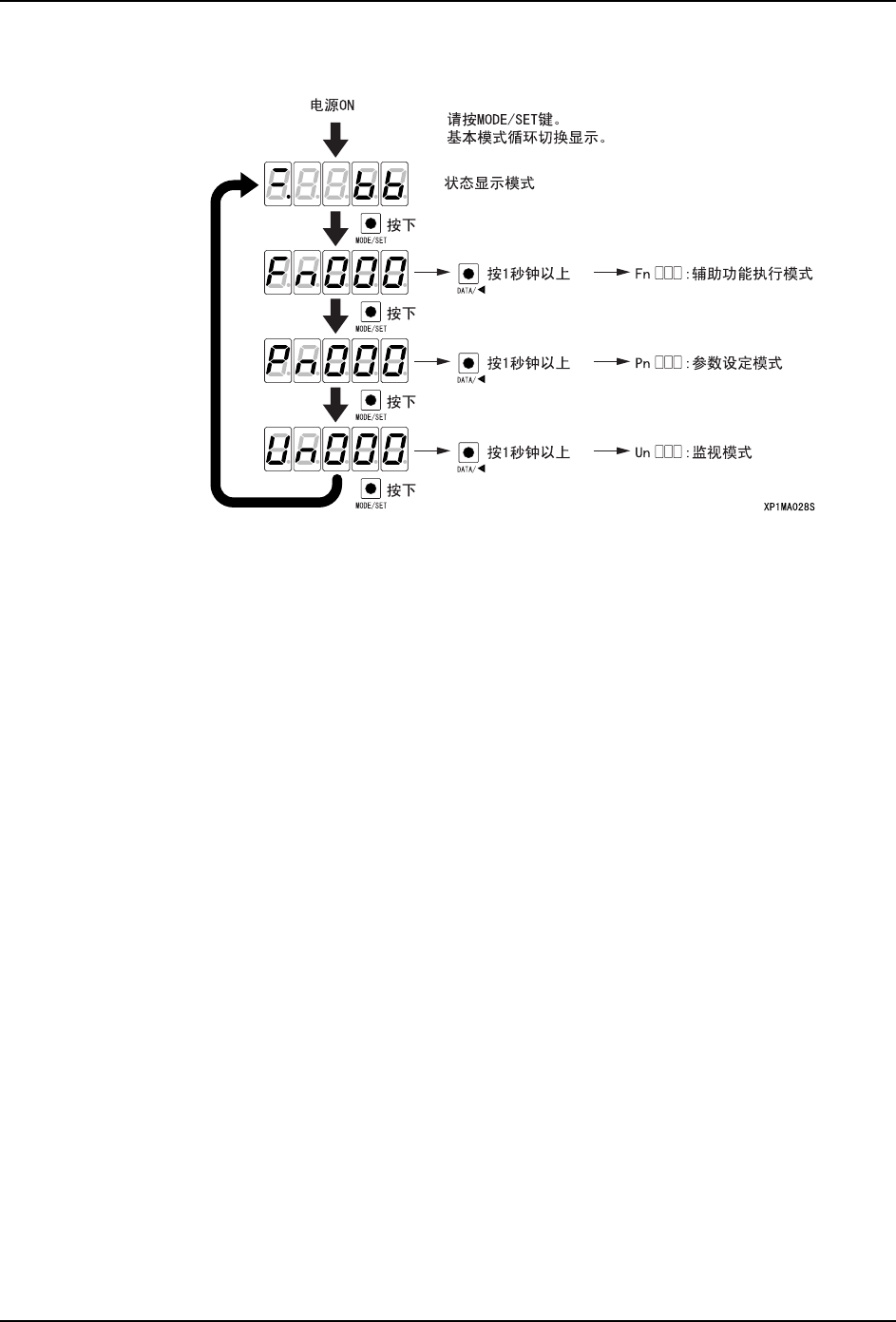

1. 每按一下 「MODE/SET」，就按如图所示的顺序切换显示。
2. 使用 「DATA/SHIFT」和 「UP/DOWN」键选择目标的用户参数。在此状态下持续按
「DATA/SHIFT」键 1 秒钟以上后，显示出各模式中所选编号的内容。
