ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50177
18/22

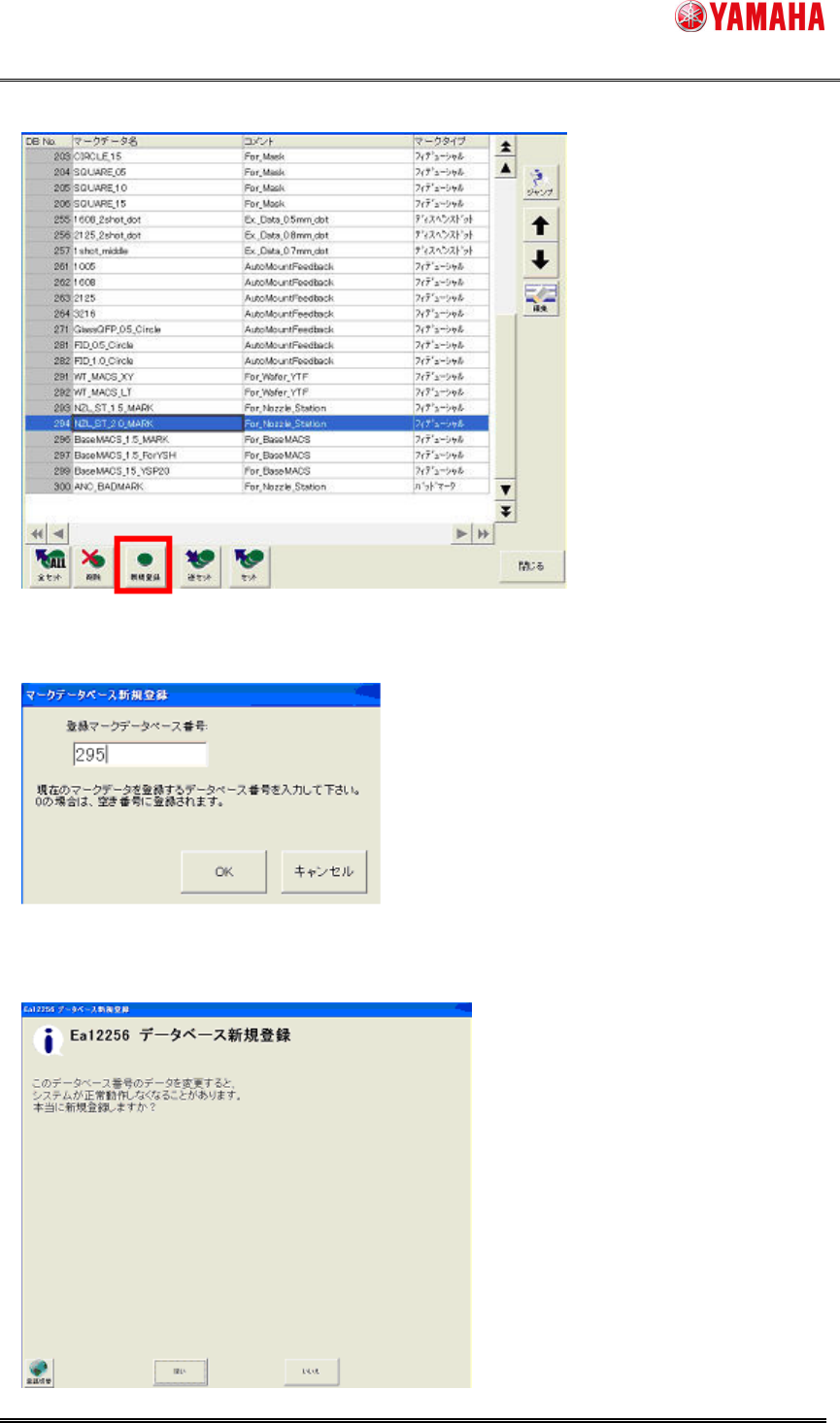

(4) [データベース一覧]ウインドウが開きますので、[新規登録]ボタンを押してください。
(5) 新規マークデータベース登録ウインドウが開きますので、マークデータベースの空き番号を入
力し、[OK]ボタンを押してください。(295 番を推奨)
(6) 295 番に登録する場合、以下のメッセージが出ますが、[はい]を押してください。それ以外の番
号を指定して以下のメッセージが出た場合は、他の番号に変更してください。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50177
19/22
(7) 登録完了を示すメッセージが出ますので、[OK]ボタンを押してください。
(8) マークデータベース一覧にマークデータが追加されていることを確認してください。マークデー
タベースへの登録作業は以上です。
(9) 次に、登録したマークデータベースをフィーダーマックスの設定に反映させます。[マシン設定]
を開いてください。
(10) [設定] - [マシンデータ] - [精度パラメータ] - [吸着マックス]を選択し、[フィーダーマックス]を選
択してください。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50177
20/22
(11) [マークデータ DB 番号 1-3]に先ほどデータベース登録した番号を入力してください。初期値は、
1 には 295、2,3 には 0 が入っています。
(12) 設定を保存して、基板データの再読み込みを行ってください。
6.2. ノズルマックスデータ
ノズルマックスデータノズルマックスデータ
ノズルマックスデータ設定方法
設定方法設定方法
設定方法
4.2.3. ノズルマックスデータで述べたように、ノズルマックスを動作させるためには、専用の部品デ
ータをデータベース登録し、データベース番号を設定する必要があります。
新規に作成することも可能ですが、バージョンアップ CD に同梱されている基板データから使用する
ことを推奨します。その方法について記述します。
(1) バージョンアップ CD から[PickUpMACS_DATA.ygx]を対象マシンの[No1]フォルダにコピーして
ください。
(2) [段取り]画面から基板データ[PickUpMACS_DATA.ygx]を読み込んでください。基板データ読み
込みエラーなど出る場合がありますが、無視してください。
(3) [部品]ボタンを押して、ノズルマックスを使用したい対象となるノズル名を選択し、[データベース]
ボタンを押してください。
