CM101-D 2009.0601
- 52 -
C-4
希望根据生产形态选择编带料架。
Customer
编带料架
・ 有关编带料架的种类，请参照「
4.4
供给部的构成」。
・ 与
CM602, CM402, CM401, CM400, DT401, CM232, CM212
有互换性。
C-5
希望使用气压驱动式
8 mm
单式编带料架。
Customer
气压驱动式 8 mm 单式编带料架
Factory
工作台
料架用空气供给单元
・ 有关编带料架的种类，请参照「
4.4
供给部的构成」。
・ 为了使用气压驱动式
8 mm
单式编带料架，在机器侧需要设置
CM101-D
专用的料架用空气供给单元
(1
套
/1
工作台
)
。
C-6
希望使用
32 mm
粘着编带。
Customer
32 mm 粘着编带料架
Factory
工作台
料架用空气供给单元
・ 有关编带料架的种类，请参照「
4.4
供给部的构成」。
・ 与
CM602, CM402, CM401, CM400, DT401, DT400, CM232, CM212
有互换性。
・ 为了使用
32 mm
粘着编带料架，在机器侧需要设置
CM101-D
专用的料架用空气供给单元
(1
套
/1
工作台
)
。

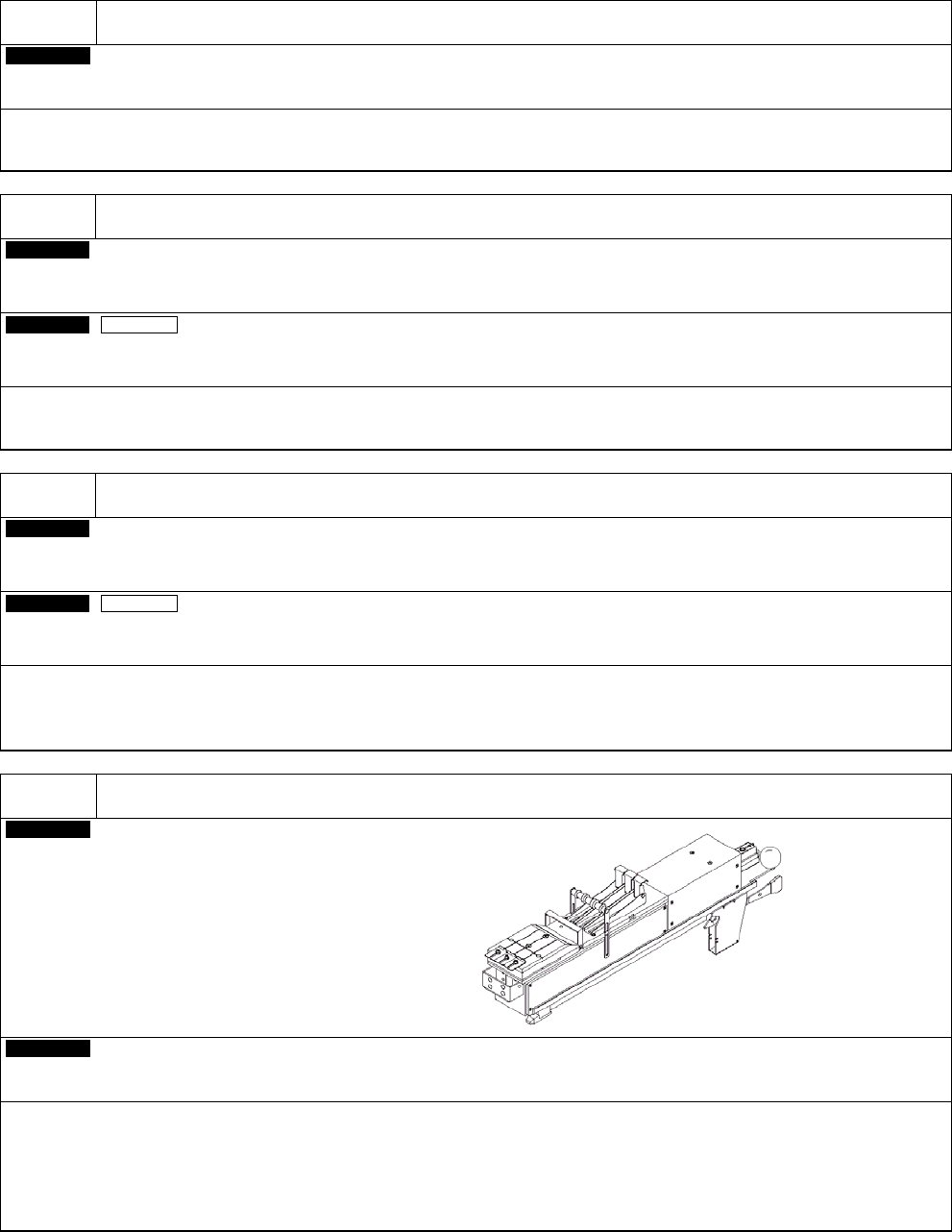

C-7
希望根据生产形态选择杆式料架。
Customer
智能杆式料架
Customer
芯片槽区块
・ 有关智能杆式料架的种类，请参照「
4.4
供给部的构成」。
・ 与
CM602, CM402, CM401, CM400, DT401, DT400, CM232, CM212
有互换性。
・ 在高速贴装头
(12
吸嘴
)
不可使用。
※随着杆的形状不同，在元件的搬送状态和吸着位置下姿势会不良，用切割杆前端的供给方法，在贴装机吸着困难的情况下
使用芯片槽区块。
CM101-D 2009.0601
- 53 -

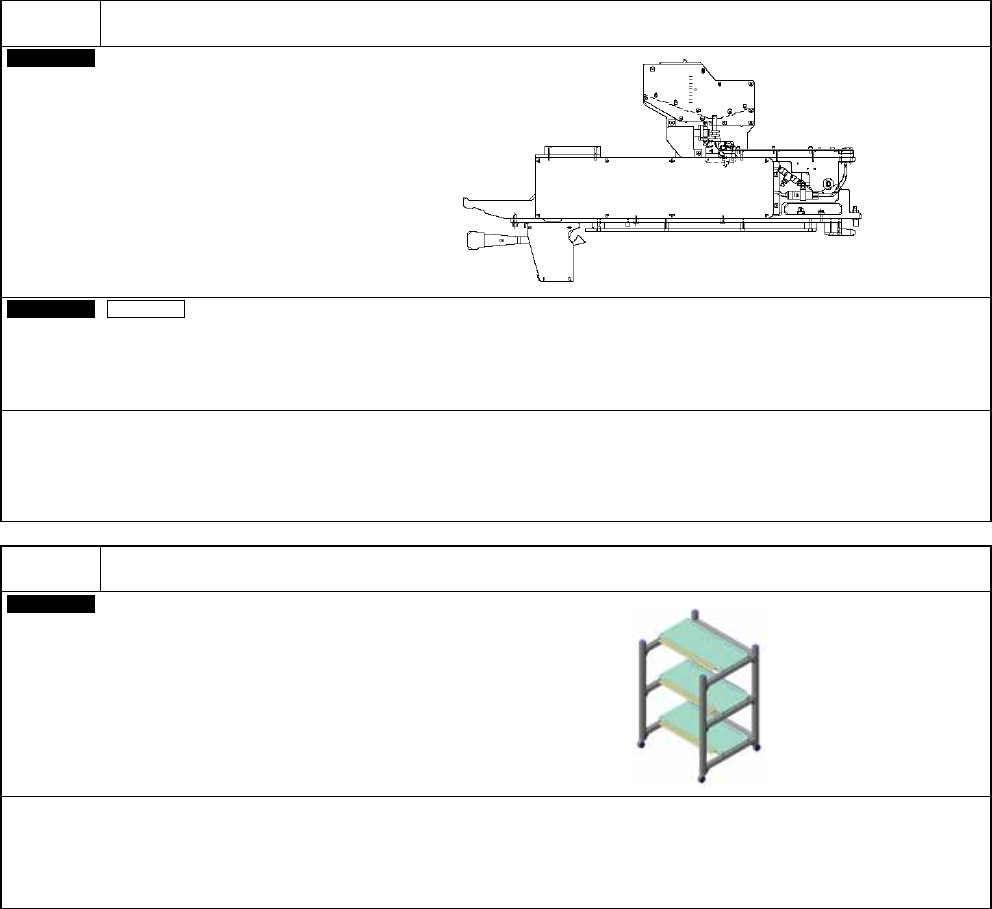

C-8
希望根据生产形态选择散装料架。
Customer
智能散装料架
Factory
工作台
料架用空气供给单元
・ 有关智能散装料架的种类，请参照「
4.4
供给部的构成」。
・ 与
CM602, CM402, CM401, CM400, DT401, CM232, CM212
有互换性。
・ 为了使用智能散装料架，在机器侧必须设置专用的料架用空气供给单元。
※即使设置料架用空气供给单元，单式编带料架能够按标准规格设置。
C-9
希望管理和保管编带料架。
Customer
编带料架台
・ 这是编带料架台。
・・
请在料架的管理 保管 离线作业准备时使用。
・ 请根据客户的存储数量和使用方法决定数量。
比如，
8 mm
双式编带料架，最多可存储
90
站。
・ 与
CM602, CM402, CM401, CM400, DT401, CM232, CM212
有互换性。
CM101-D 2009.0601
- 54 -

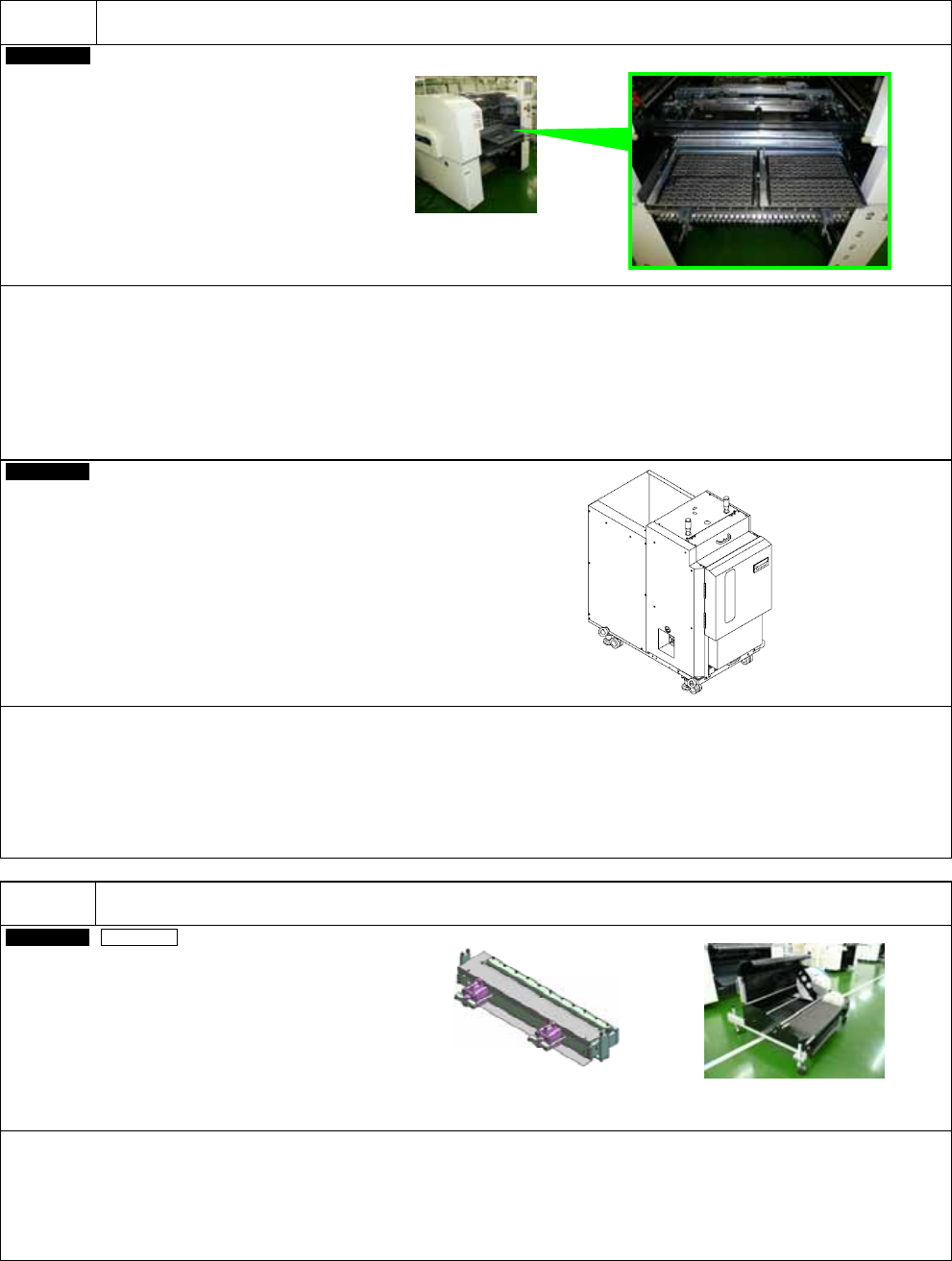

C-10
希望通过托盘供给元件进行贴装。
On-site
手动托盘供料器
・ 手动托盘供料器，能够安装在
CM101-D
主体的后侧固定料架工作台。
在前侧不可安装。
・ 在类型
A-2 (
高速贴装头
(12
吸嘴
))
，双式
B-0 (
多功能贴装头
(3
吸嘴
))
不可安装。
・ 有关手动托盘供料器，请参照「
4.4
供给部的构成」。
・ 是
CM101-D
专用的手动托盘供料器。
・ 与
CM602, CM402, CM401, CM400, DT401, DT400, CM232, CM212, CM202/201, CM301
不可通用。
※选择此选购件时需要「后部操作屏」。
On-site
直接托盘供料器
机种名
: DT50S-20
型号
: NM-EJK1A
(
附属托盘箱
×2
个
,
托盘板
×21
个
)
・
DT50S-20
，最多能够设置
20
品种的托盘。
・ 在类型
A-0,B-0
的后侧，连接
1
台直接托盘供料器。
・ 泛用贴装头
(LS8
吸嘴
)
、多功能贴装头
(3
吸嘴
)
规格以外，不可连接。
・ 不可连接在前侧。
・ 与
CM602
有互换性。
※选择此选购件时需要「后部操作屏」。
C-11
希望改善用完后的空编带处理作业。
Factory
工作台
切割单元
(
有卷盘支架
)
・ 为了提高处理用完后的空编带作业的装置。
・
CM101-D
能够在元件供给部规格选择。
・ 标准附属
1
套卷盘支架。
(
最多可收纳
70
卷盘
(8 mm
编带小卷盘
)
。
)
・ 是
CM101-D
专用的切割单元。
・ 与
CM602, CM402, CM401, CM400, DT401, DT400, CM212, CM202/201, CM301
不可通用。
切割单元
卷盘支架
