CM101-D 2009.0601 - 61 - D-8 希望使用特殊通信功能。 Factory 通信功能对应 ・ 通过不良标记通信 ( ※ 1) ，条形码通信 ( ※ 2) 等特殊规格，为了进行 RS422 通信，需要追加通信基板。 ※ 1: 不良标记通信 : 通过在生产线上流设备获取的基版不良标 记信息转送到下流设备， 在下流设备不需要识别 不良标记， 缩短生产线的生 产速度功能。 ※ 2: 条形码通信 : 在生产线上流设置条形码阅…
CM101-D 2009.0601
- 60 -

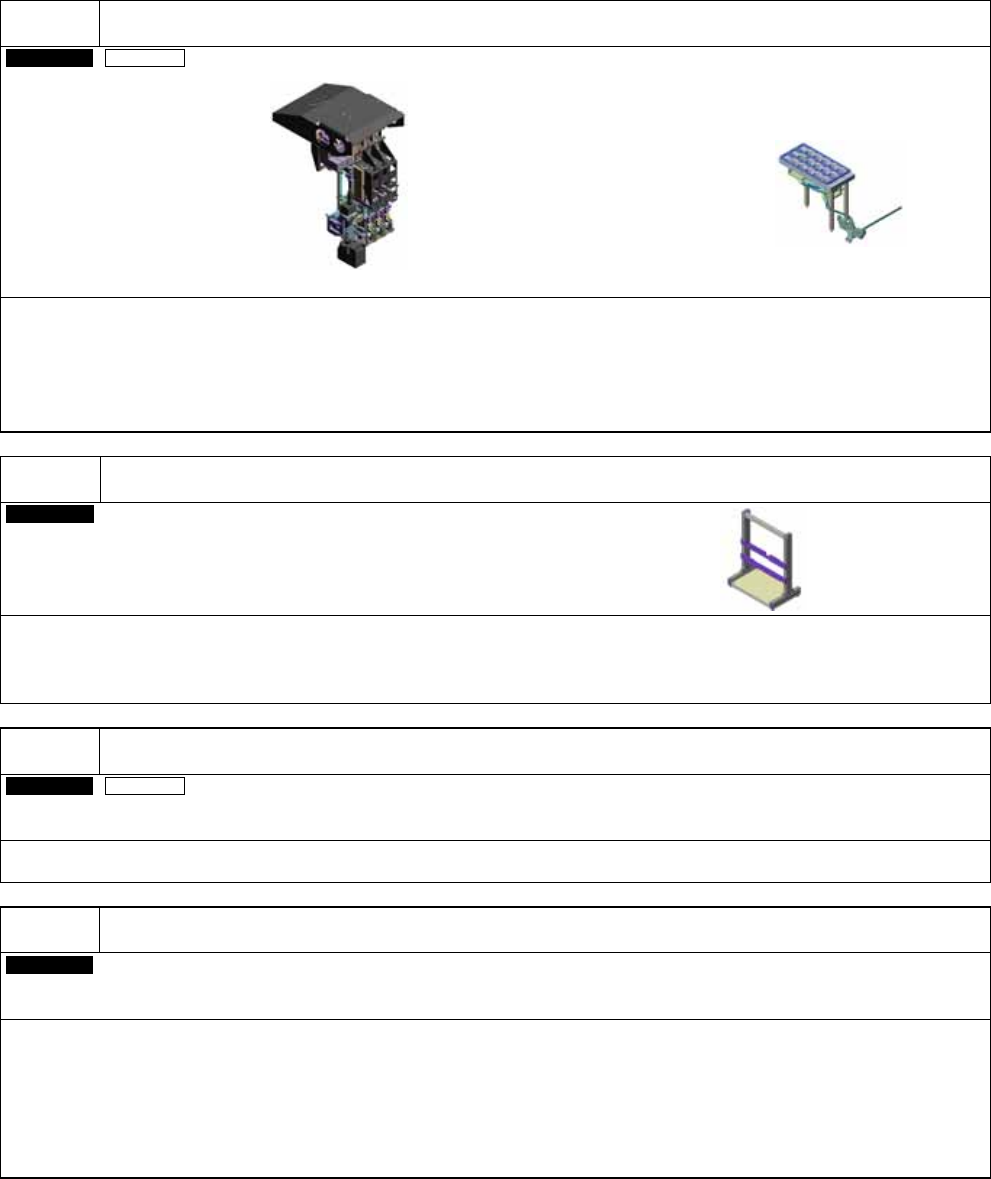

D-4
希望搭载多功能贴装头。

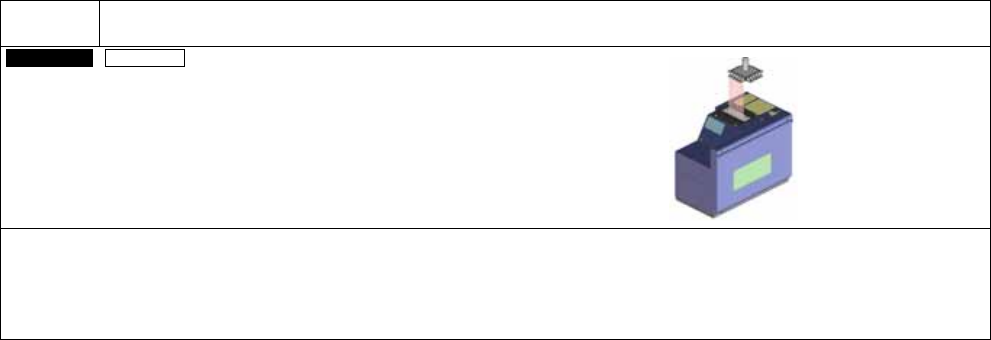

On-site
机器整体
多功能贴装头
吸嘴更换器
(
多功能贴装头用
)
(
能够收纳大吸嘴
15
支。
)
・ 将高速贴装头
(12
吸嘴
)
或者泛用贴装头
(LS8
吸嘴
)
，切换成多功能贴装头
(3
吸嘴
)
的情况时，请选择。
另外，不附属侧面照明，在需要的情况时请另外选择选购件
(D-1
侧面照明
)
。
・ 多功能贴装头，包括吸嘴更换器
(
多功能贴装头用
)
。
・ 如果没有调整治具，请另外准备。
(
参照
E-3
的调整治具
)
・ 吸嘴更换器与
CM602, CM232, CM212
不可通用。
D-5
管理和保管拆卸的贴装头。
Customer
贴装头台
(2
贴装头用
)
・ 贴装头交换后，保管卸下的贴装头时使用。
・
1
台贴装头台可以保管
2
台贴装头。根据保管贴装头数量进行选择。
・ 与
CM602, CM402, CM401, CM400, DT401, DT400, CM232, CM212
有互换性。
D-6
希望贴装陶瓷基板。
On-site
机器整体
陶瓷基板对应
・ 详细请与本公司联络。
D-7
希望使用元件校对功能。
Factory
PanaPRO/CVT
对应单元
・ 为了使用生产支援系统
PanaPRO/CVT
而需要。包括通信单元。
・ 可以选择
MC70
用、
PDT8146
用、
MC9090-G
用。
・
MC70
用
, PDT8146
用
:
追加条形码扫描器的「放置台」和「供给电源」。
MC9090-G
用
:
条形码扫描器的「放置台」和「供给电源」请客户准备。
・详细请参考「
PanaPRO/CVT
规格说明书」。
※选择此选购件时需要选择「后部操作屏
(
有后侧元件供给时
)
」和「
HUB
」的选购件。
CM101-D 2009.0601
- 61 -

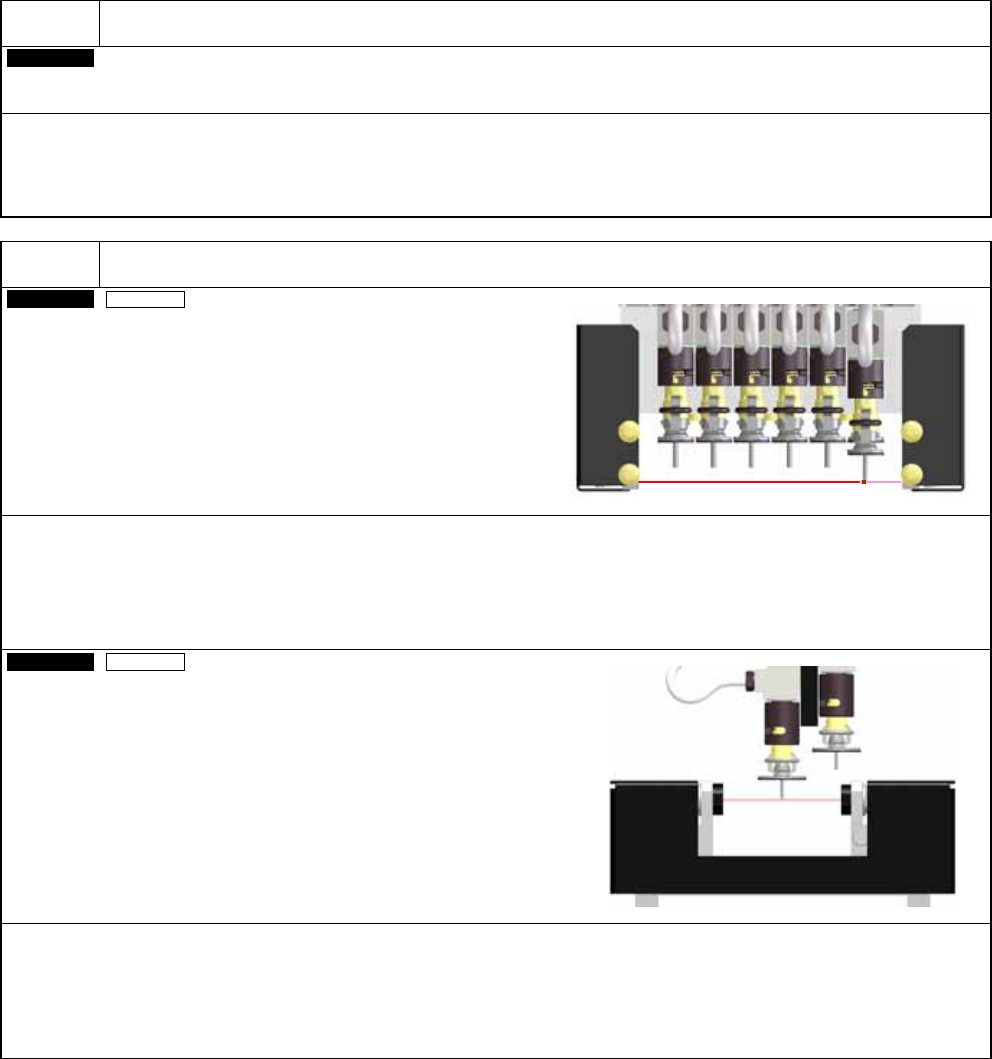

D-8
希望使用特殊通信功能。
Factory
通信功能对应
・ 通过不良标记通信
(
※
1)
，条形码通信
(
※
2)
等特殊规格，为了进行
RS422
通信，需要追加通信基板。
※
1:
不良标记通信
:
通过在生产线上流设备获取的基版不良标记信息转送到下流设备，在下流设备不需要识别不良标记，缩短生产线的生
产速度功能。
※
2:
条形码通信
:
在生产线上流设置条形码阅读器，获取基板上的条形码数据进行通信，实现了自动机种切换和追踪功能。
D-9
通过计测元件厚度，实现吸着的稳定性和提高了贴装品质。
On-site
机器整体
元件厚度传感器
(
贴装头搭载类型
)
・ 在吸嘴尖端照射激光，计测元件厚度
(
登记芯片数据和控制吸着贴装高度
)
，检查元件的返回，
进行吸嘴尖端的检查。
・ 在选择高速贴装头
(12
吸嘴
)
的基台，请以基台为单位进行选择。
在泛用贴装头
(LS8
吸嘴
)
，多功能贴装头
(3
吸嘴
)
不可安装。
・ 有关元件厚度传感器，请参照「
4.3
识别单元构成」。
On-site
机器整体
元件厚度传感器
(
主体固定类型
)
・ 在吸嘴尖端照射激光，计测元件厚度
(
登记芯片数据和控制吸着贴装高度
)
。
・ 在选择泛用贴装头
(LS8
吸嘴
)
的基台，请以基台为单位进行选择。
在高速贴装头
(12
吸嘴
)
，多功能贴装头
(3
吸嘴
)
不可安装。另外，在设备内选择元件厚度传感器
(
主体固定类型
)
时，不可安
装
3D
传感器。
・ 有关元件厚度传感器，请参照「
4.3
识别单元构成」。
CM101-D 2009.0601
- 62 -
D-10
希望检测
SOP, QFP
的引脚平坦度和，
BGA, CSP
的焊锡球。
On-site
机器整体
3D
传感器
・ 通过激光扫描方式，进行
QFP, SOP
所有引脚的平坦度，
XY
方向位置，
CSP, BGA
的焊锡球位置和有无。
・ 在选择泛用贴装头
(LS8
吸嘴
)
，多功能贴装头
(3
吸嘴
)
时，后部供给规格是直接托盘供料器时可以选择。
(
在高速贴装头
(12
吸嘴
)
不可安装。另外，在设备内选择
3D
传感器时，不可安装引脚检测器以及元件厚度传感器
(
主体固
定类型
)
。
)
