目 录
1.
概要
.......................................................................................................................... 1
2.
特长
.......................................................................................................................... 1
3.
规格
.......................................................................................................................... 7
3.1
基本规格
........................................................................................................................7
3.2
基本性能
........................................................................................................................9
4.
机械构成
................................................................................................................. 11
4.1
贴装头构成
..................................................................................................................12
4.2
贴装吸嘴种类和构成
....................................................................................................13
4.3
识别单元构成
...............................................................................................................23
4.4
供给部的构成
...............................................................................................................33
5.
其他标准规格
.......................................................................................................... 43
5.1
程序功能
......................................................................................................................43
5.2
三色信号塔
..................................................................................................................43
6.
印刷基板设计基准
................................................................................................... 44
6.1
印刷基板规格概要
........................................................................................................44
6.2
识别标记
......................................................................................................................45
7.
标准主体构成
.......................................................................................................... 46
8.
选购件
..................................................................................................................... 48
9.
涂饰颜色
................................................................................................................. 69
10.
安全装置
................................................................................................................. 70
11.
电源・空气投入部
................................................................................................... 71
11.1
电源投入部
..................................................................................................................71
11.2
空气投入部
..................................................................................................................71
12.
尺寸图
..................................................................................................................... 72
CM101-D 2009.0601
CM101-D 2009.0601
- 1 -
1.
概要
■ 通用性
继承
CM400
系列的模块设计思想，确保了与
CM400
系列的互换性。
通过组合适合微小元件的超高速贴装的「高速贴装头
(12
吸嘴
)
」，可以对应微小元件的高速贴装以及
L 100
mm × W 50 mm
范围以内的元件的「泛用贴装头
(LS8
吸嘴
)
」，对应各种异形元件的「多功能贴装头
(3
吸嘴
)
」，
实现了高度通用性。也对应购买后的贴装头交换。
■ 机种切换性
1
次准备能够适应生产许多机种的多种工件。另外，在机器运转中能够进行下一机种的准备，
在离线
(off-line)
的状态下也能够进行准备。根据客户的生产形态，实现了最佳机种切换。
■ 高精度贴装
以往机种的
CM602
新开发的识别系统，通过继承校正功能以及高速低振动控制，实现高速和高精度贴装。
2.
特长
高性能
贴装速度
1
个贴装基台各配备贴装头，识别系统，料架工作台。
对
1
张基板，通过组合高速贴装头
(12
吸嘴
)
或者泛用贴装头
(LS8
吸嘴
)
，多功能贴装头
(3
吸嘴
)
，实现高速，高精
度贴装。
∗∗
Remarks
∗∗
•
所谓最佳条件，是指按照本公司独自的规格规定的贴装条件。

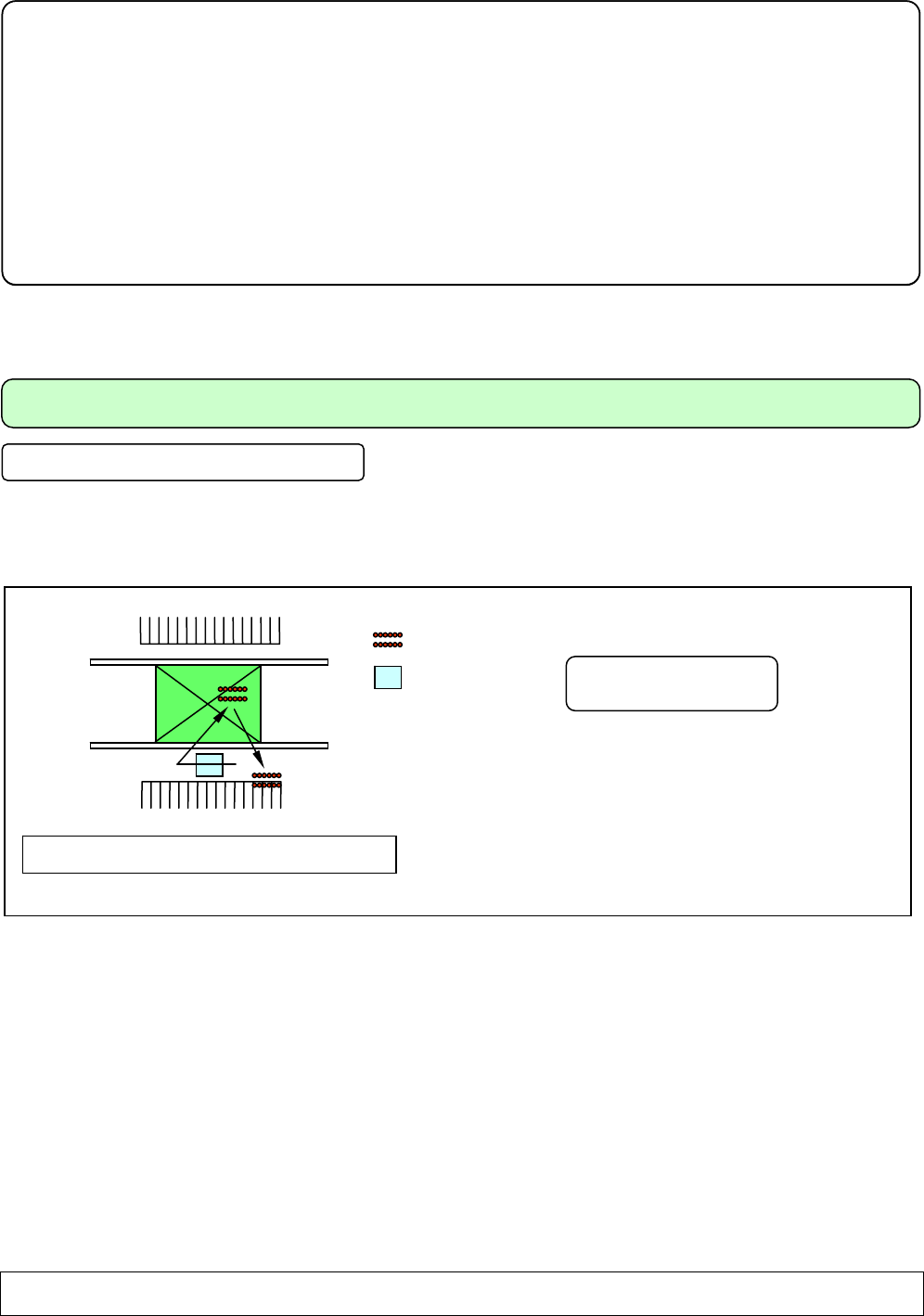

贴装图
:
高速贴装头
(12
吸嘴
)
:
贴装头
:
线性照相机
识别
吸着
贴装
0.144 s/chip
(
※
)
CM101-D
通过
1
轴，
1
贴装头
进行识别
→
贴装
→
吸着
→
识别。
※类型
A-2
规格，最佳条件时
