CM101-D 2009.0601 - 76 - 交换整体交换台车时，是必须的最小 限空间。 设置机器时请注意。 ( 单位 : mm) ※整体交换台车 ( 选购件 ) 设置范围的地面倾斜，需要台 车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。 地面倾斜度超过此范围时，不可搬移 整体交换台车。 操作员侧 930 1 910 3 770 930
CM101-D 2009.0601
- 75 -

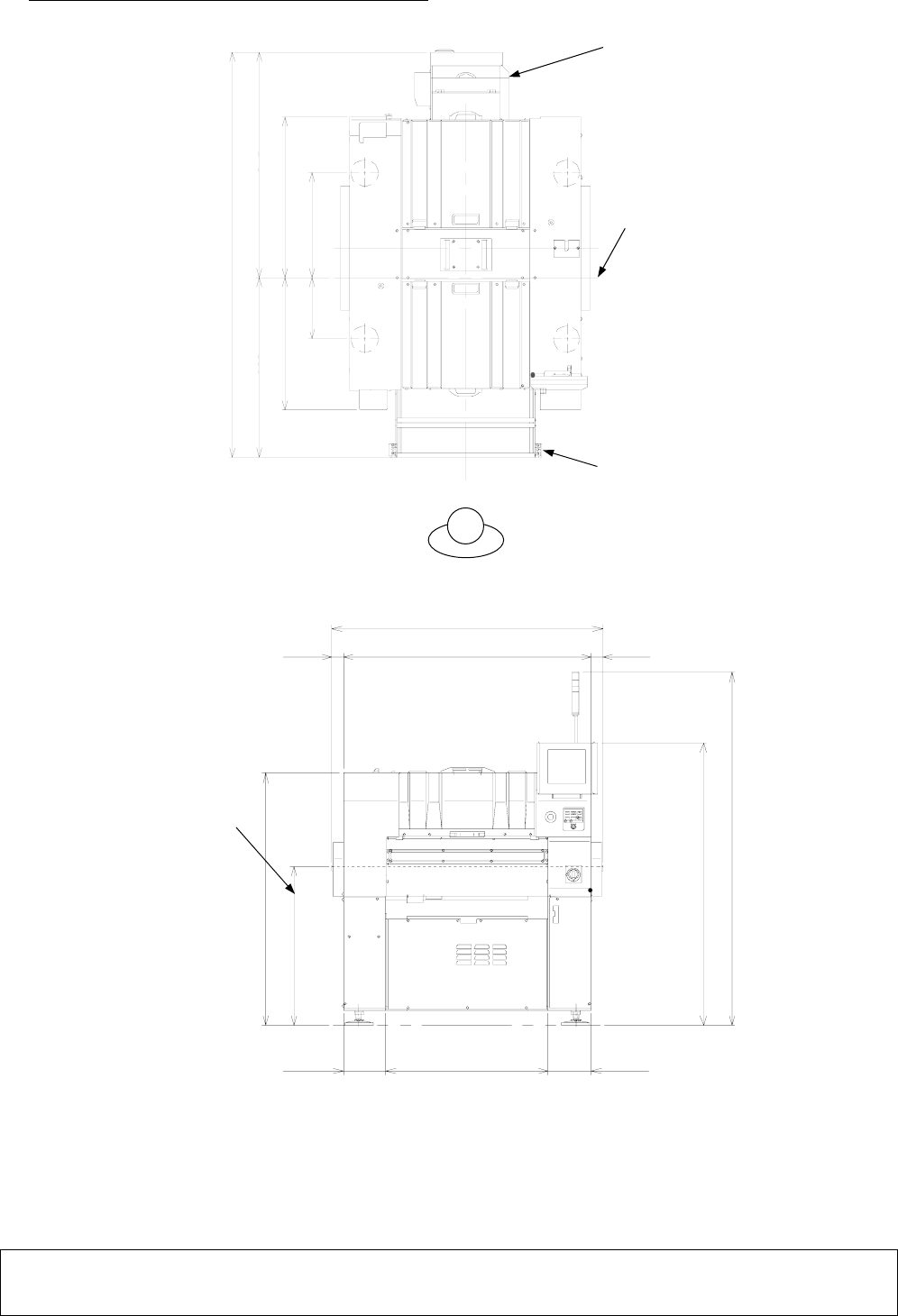

机种名
: CM101-D (
类型
B
－
0) DT50S
－
20
连接时
(
单位
: mm)
①
传送带基准面
②
基板搬送高度
900 mm
③
卷盘支架
(
选购件
)
④
DT50S-20(
选购件
)
∗∗
Remarks
∗∗
•
上述示图的缩小比例与实际机器在严格上讲，并不完全一致。
在研讨生产线构成和尺寸时，请另行索取资料。
②
1 530
1 402.4 63.863.8
1 430
1 600
2 000
240.5 240.5919
操作员侧
④
①
799
1 085 1 375
975
2 460(D
尺寸规格时
)
2 350(M
尺寸规格时
)
371 639
③
CM101-D 2009.0601
- 76 -
交换整体交换台车时，是必须的最小限空间。
设置机器时请注意。
(
单位
: mm)
※整体交换台车
(
选购件
)
设置范围的地面倾斜，需要台车的左右方向在
6 mm
以内，前后方向在
11 mm
以内。
地面倾斜度超过此范围时，不可搬移整体交换台车。
操作员侧
930 1 910
3 770
930
CM101-D 2009.0601
- 77 -
安装直接托盘供料器时，是必须的最小限空间。
设置机器时请注意。
(
单位
: mm)
3 740
1 830 930 980
操作员侧
