CM101-D 2009.0601 - 72 - 12. 尺寸图 机种名 : CM101-D ( 类型 A-0, 类型 A-2, 类型 B-0) ( 单位 : mm) ① 传送带基准面 ② 基板搬送高度 900 mm ③ 卷盘支架 ( 选购件 ) ∗∗ Remarks ∗∗ • 上述示图的缩小比例与实际机器在严 格上讲，并不完全一致。 在研讨生产线构成和尺寸时，请另行 索取资料。 ② 1 530 1 402.4 63.8 63.8 1 …
CM101-D 2009.0601
- 71 -

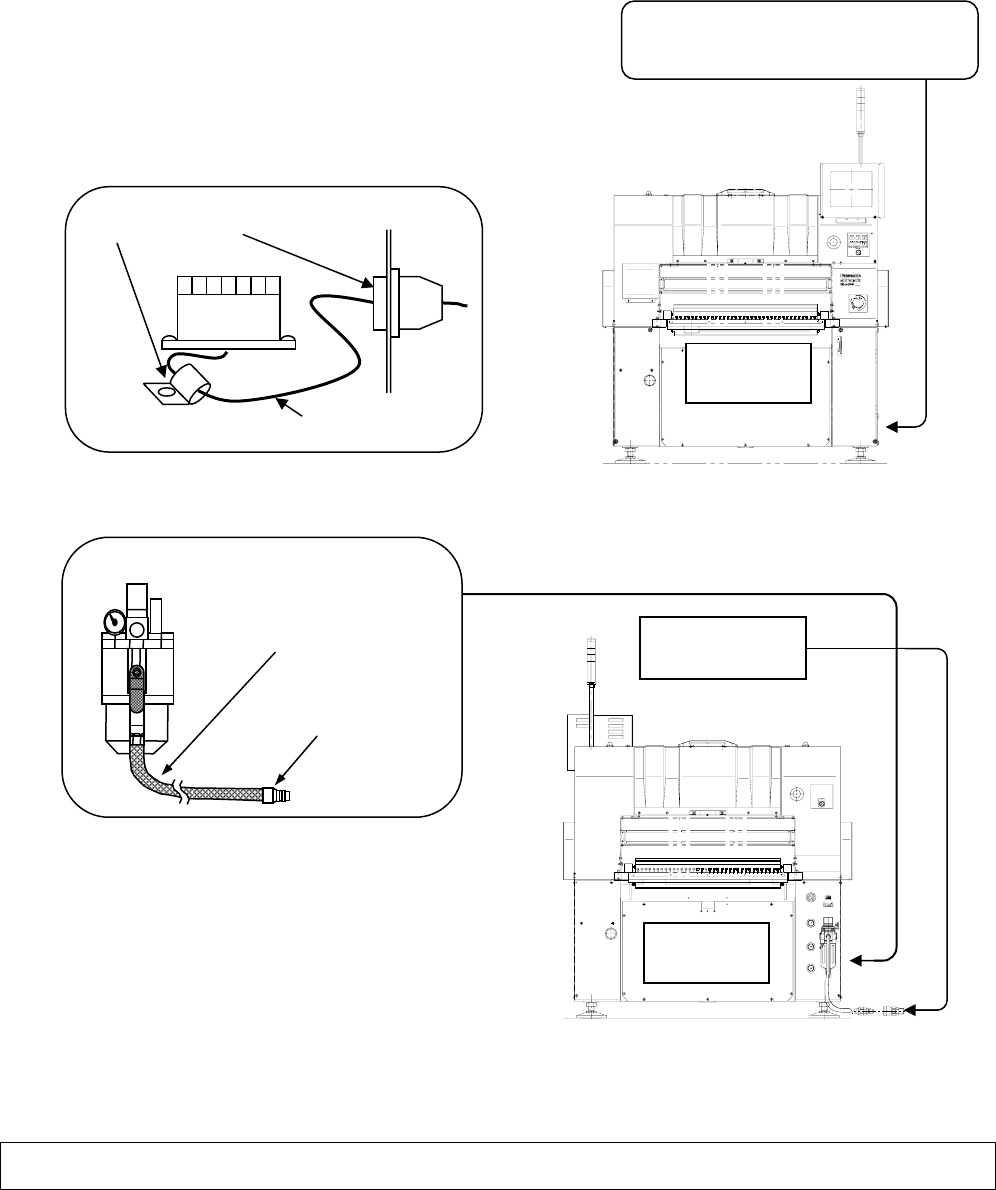

11.
・
电源 空气投入部
11.1
电源投入部
■
推荐使用连接
4
芯电缆，并且是
AWG#12
以上的电缆。
(
本设备不附属此电缆。
)
■如下图所示，请采用在
2
处夹钳电缆的方法进行配线。
1.
端子连接管脚
生产厂家
: Weidmuller
型式
: H4/20D
或者
H6/20
2.
电缆外经尺寸
φ
13.5 mm
～φ
18.0 mm
3.
请必须用电缆夹具固定电缆，不使其被拖拉
(100 N)
，
转动而发生移动。
11.2
空气投入部
∗∗
Remarks
∗∗
•
请客户准备电源电缆。
日东插座
30SH
CM101-D
机器后侧
电缆夹具
端子台
电缆
■ 空气投入部(在罩内侧。)
日东耦合器
30PH
增强软管
5 m
CM101-D
机器前侧
电源投入部
端子台
(
在罩内侧。
)
CM101-D 2009.0601
- 72 -

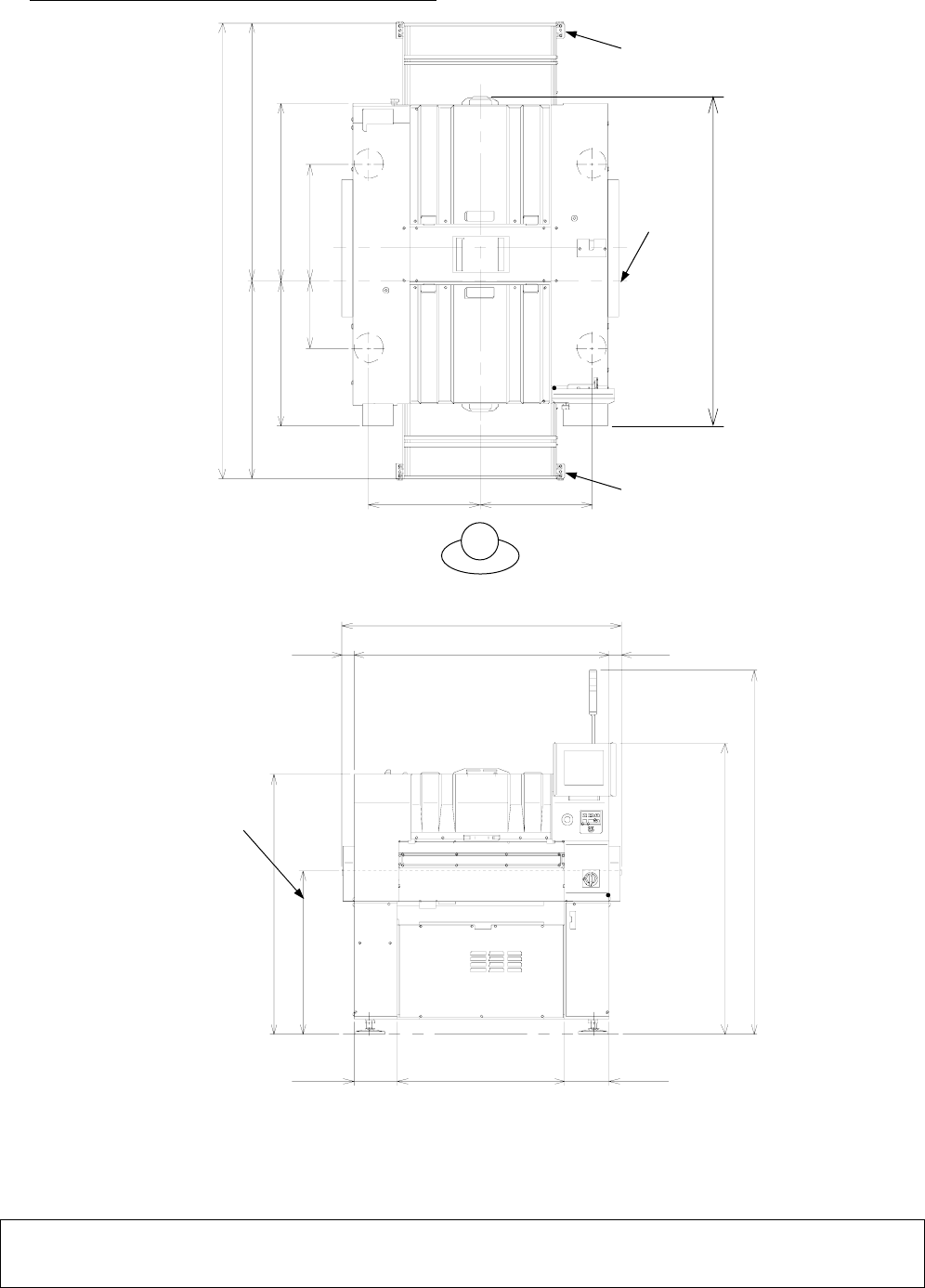

12.
尺寸图
机种名
: CM101-D (
类型
A-0,
类型
A-2,
类型
B-0)
(
单位
: mm)
①
传送带基准面
②
基板搬送高度
900 mm
③
卷盘支架
(
选购件
)
∗∗
Remarks
∗∗
•
上述示图的缩小比例与实际机器在严格上讲，并不完全一致。
在研讨生产线构成和尺寸时，请另行索取资料。
②
1 530
1 402.4 63.863.8
1 430
1 600
2 000
240.5 240.5919
操作员侧
③
①
613 613
799
1 087
1 416
975
2 500(
连接
2
台卷盘支架时
)
2 500(
连接
2
台整体交换台车时
)
371 639
③
1 807
(
只限
主
体
)
CM101-D 2009.0601
- 73 -

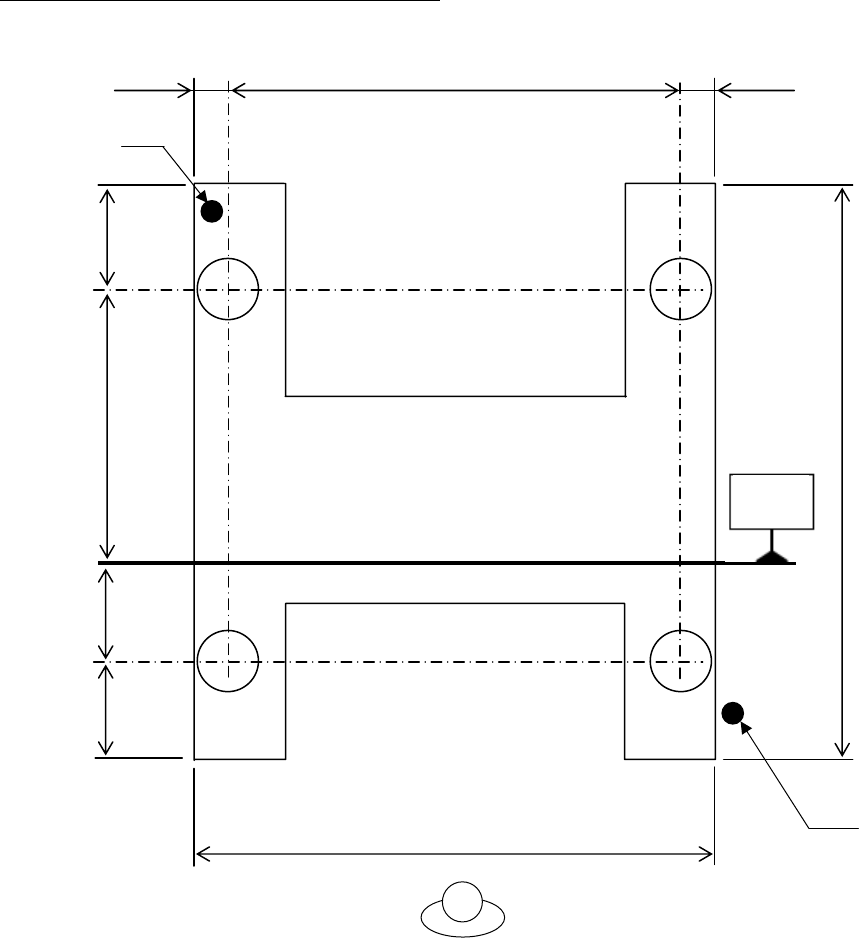

■ 调整螺栓的配置图
机种名
: CM101-D (
类型
A-0,
类型
A-2,
类型
B-0)
(
单位
: mm)
87 87 1 226
1 400
1 560
264
371 639 286
操作员侧
AIR
电源
传送带基
准面
