4-7 对象基板
4-7-1 基板传送方向
向右流动(从正面看为从左向右传送)
向左流动(从正面看为从右向左传送)
注：在出厂时设定。
4-7-2 基板规格
(1) 基板尺寸
(单位：mm）
最小尺寸
（L
1
x W
1
）
最大尺寸（L
2
x W
2
）
厚度
1 次夹紧时 2 次夹紧时 3 次夹紧时
标准规格
50x50
650×360 1,200×360 -
1.0～4.0
(实际尺寸)
长尺寸基板对应
（选购项）
650×360 1,200×360 1,500×360
注：在使用 3 个缓冲时的"IN/OUT 缓冲(选项)"的，基板尺寸为 410mmx360mm 以下。
(2) 基板重量的最大容许值
3,000g（3,000g 以上为个别对应）
(3) 基板的弯翘容许值
每 50mm 为 0.2mm 以下，上翘、下翘均为 1mm 以下（根据 JIS B 8461）。
(4) 基板检测传感器
与基板材质、基板颜色无关，反射率低的基板，有时无法用传感器检测。
14

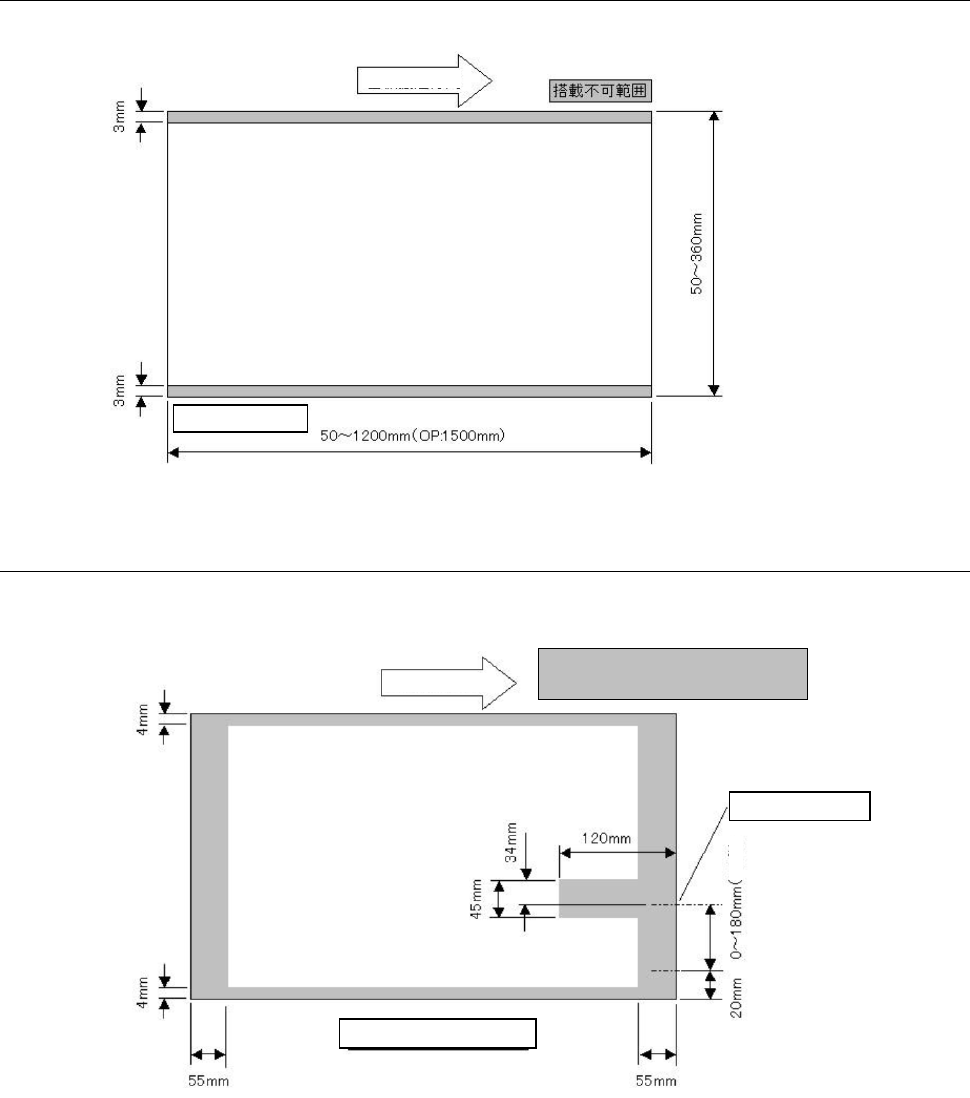

4-7-3 基板传送元件不可贴片范围
基板上面
图 元件不可贴片范围
4-7-4 支撑销的不可设置范围
基板下面
注 1：基板传送方向为反方向（向左）时，支撑销不可设置范围与上图呈左右对称。
图 支撑销的不可设置范围
不可贴片的范围
基板传送方向
传送轨道固定侧
基板传送方向
挡块设置位置
网格部分为不能设置支撑销的范围
可动）
传送轨道固定（基准）侧
15

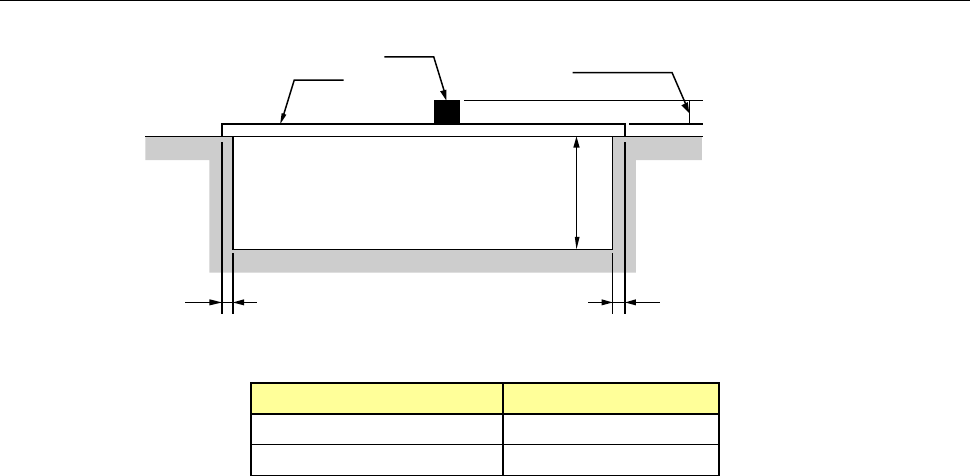

4-7-5 基板表面与背面的可贴片范围
图 基板表面与背面的可贴片范围
元件高度规格
H
：元件高度
(mm)
SC
规格
6
NC
规格
12
基板传送基准
仅限前面基准
基板夹持方式
以基板下面为基准，固定侧与移动侧均从上方用夹紧杆夹紧边缘的方式。
基板宽度调整方式
·标准 ：用手柄手动调整方式。
·选购项 ：马达驱动的自动调整基板宽度方式(基板最小尺寸：50.0mm×50.0mm)。
基板缓冲
·标准：无缓冲。
·选购项：可选择 IN/OUT 缓冲(3 缓冲)。
设定选购项时，基板尺寸 410mmx360mm 以内按照 3 缓冲动作，超出该尺寸时按无缓冲动作。
基板定位
基板定位精度为±0.5mm。(必须为基板标记、或 以该标记为准，可使用 OCC 识别的标记作为基准位
置) 这时的基板传送时基板与传送轨道之间的松弛度为 0.5mm 以下。
基板定位标准
·外形标准
元件
基板
H:
尺寸请参见下表
基板背面
可贴片范围
最大
10mm
3mm
3mm
