36
8
接口
8-1 电气接口
8-1-1 电信号的种类与含义

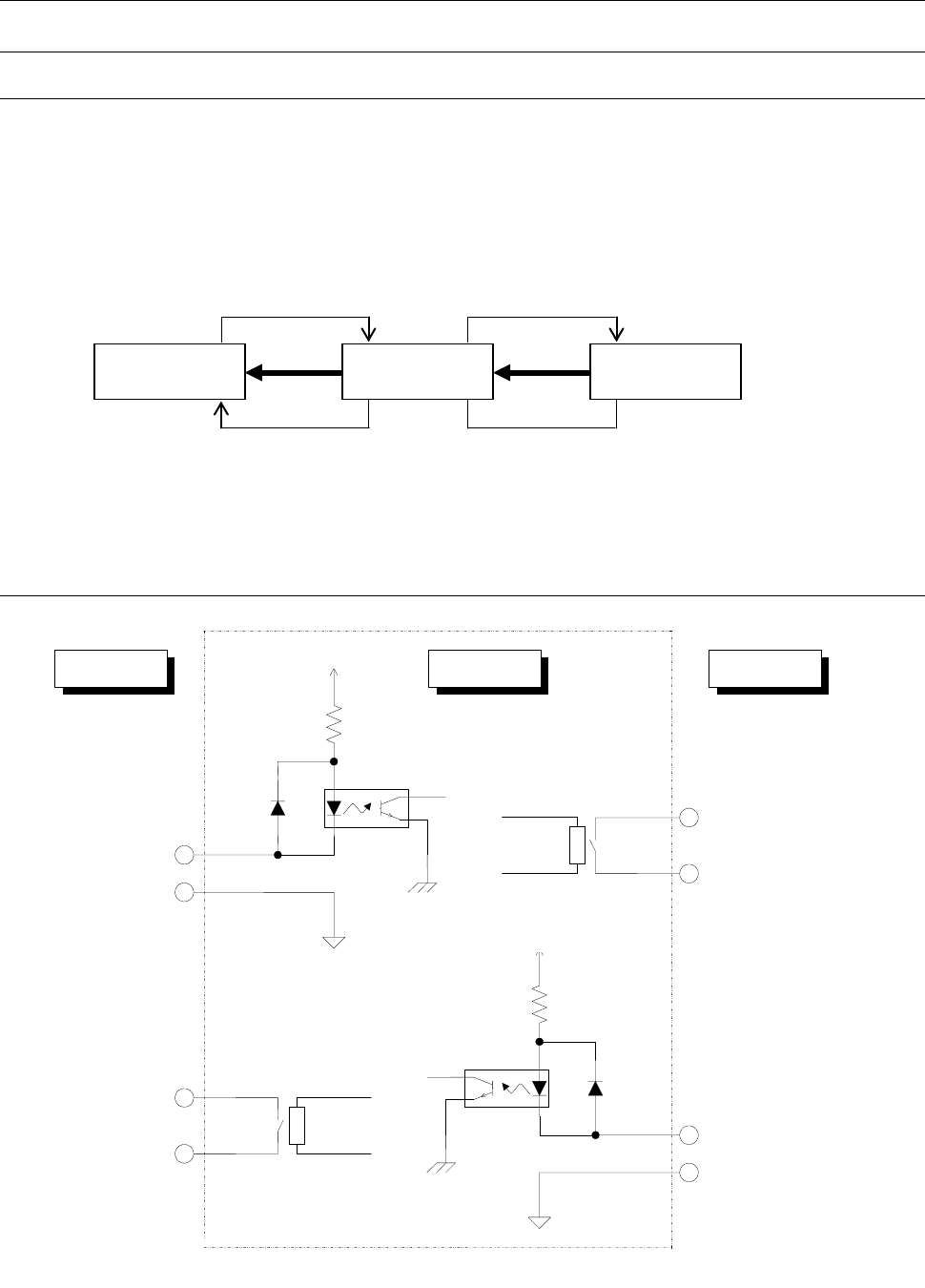

下面的「电信号连接概念图」，是贴片机主机与对象装置连接电信号的概念图。
在下图里贴片机主机与上游装置间的电信号为①②，与下游装置之间的电信号为③④。
a)电信号①称为输入信号要求搬出(或 Board available in)，即收到上游装置要求搬出印刷基板的信号。
b)电信号②称为输出信号许可搬出(或 Ready out)，即向上游装置发出许可搬出印刷基板的信号。
c)电信号③称为输出信号要求搬出(或 Board available out)，是向下游装置发出要求搬出印刷基板的信号。
d)电信号④称为输入信号许可搬出(或 Ready in)，是收到下游装置许可搬出印刷基板的信号。
图 电信号连接概念图
8-2 输入及输出信号接口
图 信号接口与连接端子
下游装置
贴片机主机
上游装置
④
③
②
①
+24V
リレー接点
+24V
リレー接点
贴片机主机
下游装置
上游装置
针号：1
输入信号许可搬出
针号 2
公用信号许可搬出
针号：1
输出信号许可搬出
针号：2
公用信号许可搬出
继电器接点
＋
24V
继电器接点
针号：4
公用信号要求搬出
针号：3
输入信号要求搬出
＋24V
针号：3
输出信号要求搬出
针号：4
公用信号要求搬出
37
8-2-1 连接电缆规格
JIS B 8438 产业用机器人－电气设备标准。电缆长度 10m 以内。
8-3 数据接口
通过 USB 连接使用 CD-ROM 等。
8-4 工程连接
管线接头：
φ
8×
φ
12 软管用单按式管线接口插头。
9
安全性规格
9-1 标准规格
紧急停止
设有前后 2 处（使用选购项的 HOD 共 3 处）紧急停止开关。
安全盖（罩）
机器前面配备一个安全盖（罩）。（作为选购项机械的后部也配备 1 个安全盖）前后侧同样可通过
安全盖开关检测安全盖打开与关闭状态，如果在安全盖打开的状态下启动时，会显示提示信息，轴
不会进行动作。
前面侧的操作面板上的 START 键会变为无效。
按维护开关使安全盖打开时的动作变为有效时，会进行以下动作。
• XY 轴在动作中打开安全盖后，会切换为低速运转状态。动作完成后会变为暂停状态。
• 由于元件用完或按照操作员要求处于暂停中打开安全盖后，不会进入紧急停止状态，而会维持
暂停状态。在保持安全盖打开的状态下启动时，会进入低速运行状态。
9-2 CE 标记规格（适用于 EN 型机器）
遵循下列 EC（European Committee）指令。
・ EC 机械指令 2006/42/EC
・ EC EMC 指令 2014/30/EU
适合规格
・机械指令
EN ISO12100:2010, EN ISO13849-1:2008, EN 60204-1:2006, others
・EMC 指令
EN 61000-6-4：2001, EN 55011：1998, EN 61000-6-2: 2001,
EN 61000-4-2：1995, EN 61000-4-3：2002, EN 61000-4-4：2004,
EN 61000-4-5：1995, EN 61000-4-6：1996, EN 61000-4-8: 1993,
EN 61000-4-11: 1994
38
10
可靠性规格
10-1 贴片机主机(装置)的可靠性
5 年：但易损件或以下定期更换部件除外。
易损件详细情况，请参见使用说明书。
・定期 更换部件：需要约 2～3 年进行更换。（根据使用状况更换时间会变化。）
• Cableveyor
•
吸嘴（损耗部件）
•
空气过滤器（损耗部件）
•
传感器
•
相机
•
电磁阀
•
气缸
•
真空泵
•
传送带
•
保险管（损耗部件）
•
液晶背光灯
可靠性计算标准：
22 小时/天
300 天/年
22×300×5＝33,000 小时/5 年
