5
标准功能与选购项
5-1 标准
5-1-1 基板尺寸对应最大到 X 方向 1,200mm
X 方向 650mm 以下的的基板可进行 1 次夹紧传送。超过 610mm、1,200mm 以下的基板可进行 2 次
夹紧传送。
由此，可生产 LED 照明等使用的最大到 1,200mm 的基板。
传送通道的全长为 1920mm。
5-1-2 供料器悬浮检测传感器(后侧为选购项)
用于避免因带式供料器、管式供料器未正确安装而造成机械故障。当传感器检测出供料器悬浮时，XY
轴会停止移动，向操作员发出警告。
安装托盘支架时，会检测元件的高度。
5-1-3 支撑台
对于会发生弯翘（向下弯曲）的基板，应在支撑台上配置必要数量的支撑销，在夹紧基板时，支撑台
会上升，支撑基板背面，校正弯曲。
附带 16 个支撑销。请根据必要配置支撑销。
5-1-4 液晶触摸屏
用手指或笔直接触摸画面进行机器操作，非常直观，可以提高操作效率。
5-1-5 元件剩余数量管理功能
对贴片元件（LED 元件等）产品批次进行管理。
为防止不同批次的元件混杂在同一基板上，在搬入基板时，对供料器上是否有该基板贴装的应有元件
数进行检查，若不足，则在贴片前发出警告。
5-1-6 螺旋型轴
利用以往被吸嘴外部占用的空间，用于上下交叉吸取元件，1 次 6 个，最大可将
φ
25 的元件运送至
基板，缩短了贴装时间。
以往 ATC 不能对应的前端直径 10mm 以上的特殊吸嘴也可使用，提高了对应大型元件的能力。
20
5-1-7 元件数据库
元件数据库，是制作及管理在贴片机主机、外部程序装置（EPU）生产程序使用的「元件数据」的软件。
使用元件数据库，可对元件数据进行统一管理，编辑数据，缩短生产程序的制作时间。
※使用元件数据库时，需要外部 PC。
元件数据库用 PC 的必要配置列表如下。
推荐配置
种类
Windows XP Professional
Edition SP2 以上
Windows Vista Business
Edition SP1 以上
Windows 7
Professional(32bit)
Windows 7 Professional
(64bit)
Windows10
Professional(64bit)
可运行
的个人
电脑
主机
IBM PC-AT
兼容机
CPU
Pentium Ⅳ 3.2GHz 以上
Intel Core2 Duo 2.40GHz
以上
Intel Core i3
3.0GHz
以上
内存
1GB
以上
2GB
以上
*1
8GB
以上
硬盘
10GB
以上
40GB
以上
50GB
以上
CD/DVD-RO
M
驱动器
1 台以上
鼠标
OS
（操作系统）支持的品种
总线插槽
网络用插槽
1
个插槽
图像分辨率
1024×768
1366
×
768
打印机
OS
（操作系统）支持的品种
接口
100BASE-TX/10BASE-T
对应
LAN
接口（
RJ-45
）
X1
21
バ ッ ド マ ー ク
グ ロ ー バ ル バ ッ ド マ ー ク
基 板
回 路
5-2 选购项
5-2-1 高度测量装置（HMS）（出厂选项）
制作吸取数据时，会通过激光传感器自动测量元件的吸取位置高度。
在吸取面为玻璃等透明物体(LED 等)以及镜面状态下，不能使用光线几乎全部反射的元件、蓝色元件。
同时，也可作为示教点使用。
5-2-2 坏板标记阅读器（出厂选项）
多电路基板，可设置读取各电路设置的坏板标记(不良电路)，不在该电路上进行元件贴片。
标记的最小直径为 2.5mm，与基板颜色必须有充分的反差。
基板颜色与标记部位之间有反射光量差时，可设置切换，使之与基板颜色形成明暗反差。
使用坏板标记阅读器选购项时，比使用标准 OCC 摄像机识别坏板标记，每一点平均可以缩短约 0.1
秒。

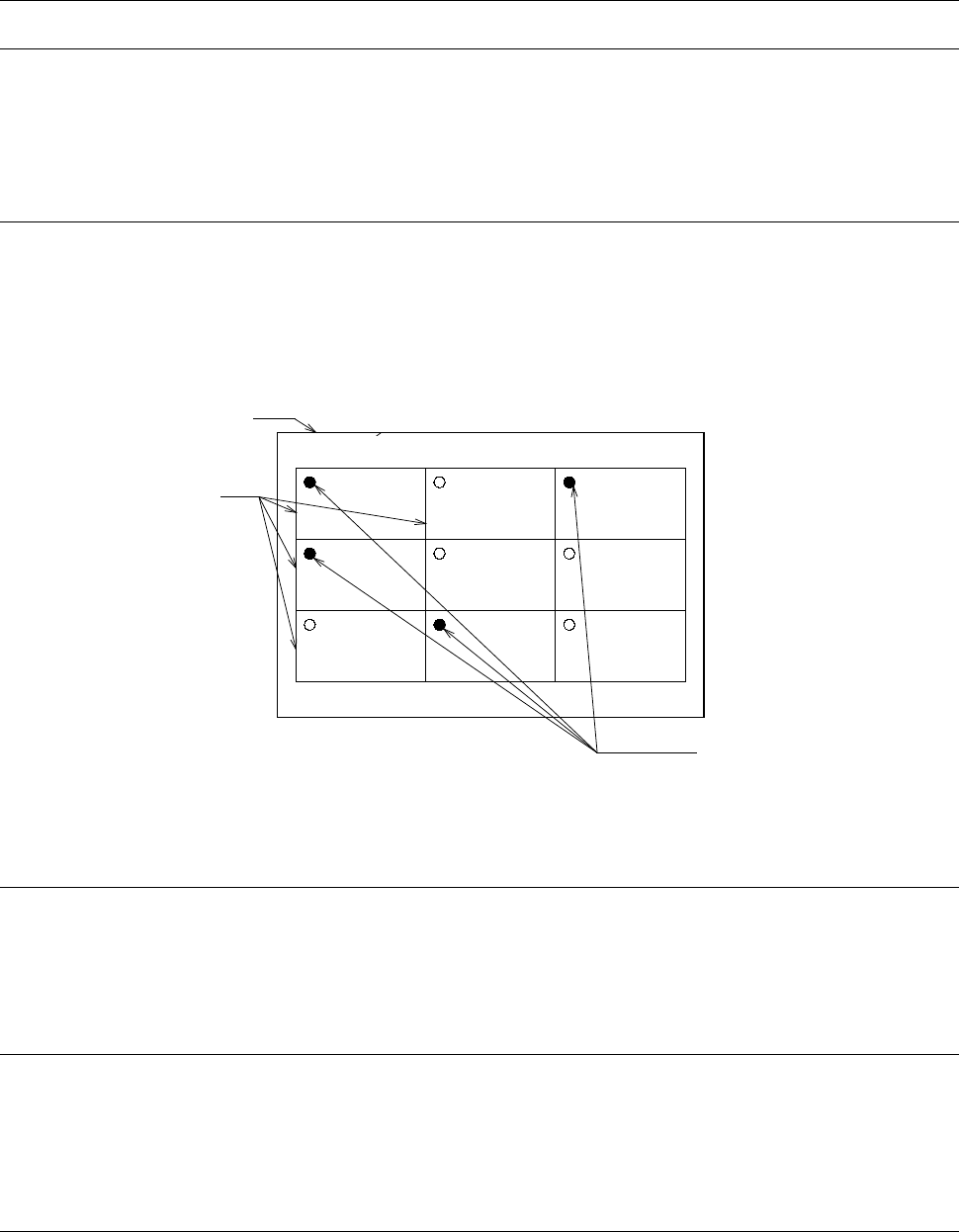

图 坏板标记的种类
5-2-3 供料器位置指示器功能（FPI、出厂选项）
使用机械供料器时，在生产过程中出现元件用完或者发生供料器错误时，用 LED 照明提示供料器的
位置，利于操作人员及时处理，缩短更换时间，提高效率。
生产前准备时，明确指示要安装的供料器，引导操作人员进行操作。
5-2-4 对应长尺寸基板（X 方向 1,500mm）（出厂选项）
通过进行基板 3 次夹紧传送，可将 X 方向的基板尺寸扩展到最大 1,500mm。
由此，可生产 LED 照明等使用的最大到 1,500mm 长尺寸基板。
传送通道的全长，标准配备为 1920mm，选择此选购项时为 2520mm，左右各 300mm 合计加长
600mm。
5-2-5 焊锡识别照明（出厂选项）
如果基板或电路上没有 BOC 标记，可将焊锡印刷作为 BOC 标记进行识别。
实施长尺寸基板的 2 次传送时，当向未准备 BOC 标记的范围贴片时，可将进行了焊锡印刷的贴片
焊盘（PAD）等作为 BOC 标记使用。
※由于焊锡印刷作为标记的形状不清晰，可能无法得到很好的贴片精度。
电路
坏板标记
