Übersicht X-Gurtzuführmodule Funktionen und Bedienelemente Anzeige an den Gurtzuführmodulen 24 Bedienungsanleitung X-Zuführ module der SIPLACE-Familie Fehlermeldungen Grundsätzlich sind bei 2x8 mm Gurtzuführmo dulen drei…
Übersicht X-Gurtzuführmodule
Anzeige an den Gurtzuführmodulen Funktionen und Bedienelemente
Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie 23
Zu 1.: Schrittweitenanzeige
Die aktuell eingestellte Schrittweite wird am Bedienfeld für beide Spuren durch die entsprechende LED
1, 2, 4 oder 8 angezeigt.
Zu 2.: Spuranzeige
Zeigt die jeweils aktive Spur an, auf die sich Tasten-Eingaben beziehen. Es gibt eine linke (L) und eine
rechte (R) Spur.
Zu 3.: Taste SPURWECHSEL
Kurzer Druck: Nach dem Loslassen der Taste SPURWECHSEL wechselt die Spuranzeige zur
anderen Spur. Die folgenden Tasten-Eingaben beziehen sich bis zum erneuten
Drücken der Taste SPURWECHSEL auf diese Spur.
Das 2x8 mm X-Zuführmodul besteht aus zwei einzelnen 8 mm Spuren. Beide Spu-
ren werden über das Bedienfeld angesteuert, wobei jeweils nur eine Spur aktiv
sein kann. Die Tasten Vorwärts, Rückwärts, Folie und Set beziehen sich
immer auf die gerade aktive Spur.
Zu 4.: Taste VORWÄRTS
Kurzer Druck: Nach dem Loslassen der Taste wird ein Gurttransportzyklus vorwärts mit der
aktuell eingestellten Schrittweite gestartet.
Langer Druck: a) Folie ist nicht gespannt: Der Gurtantrieb transportiert kontinuierlich vorwärts,
solange die Taste gedrückt bleibt.
b) Folie ist gespannt: Der Gurt wird mit der eingestellten Schrittweite wie-
derholt vorwärts transportiert, solange die Taste
gedrückt bleibt.
Zu 5.: Taste RÜCKWÄRTS
Kurzer Druck: Nach dem Loslassen der Taste wird ein Gurttransportzyklus rückwärts mit der
aktuell eingestellten Schrittweite gestartet.
Langer Druck: a) Folie ist nicht gespannt: Der Gurtantrieb transportiert kontinuierlich rückwärts,
solange die Taste gedrückt bleibt und sich die Folien-
schwinge nicht nach unten bewegt.
b) Folie ist gespannt: Der Abrüstvorgang wird aktiviert.
c) Fehler Folienriss aktiv: Der Abrüstvorgang wird sofort ausgeführt.
Vorsicht: Wenn Sie das Zuführmodul rückwärts takten, dann heben Sie das Abholfenster durch
hochdrücken oder mittels des Riegels von der Deckfolie ab. Ansonsten wird die Deckfolie beschädigt.
Zu 6.: Taste FOLIE
Durch Drücken dieser Taste wird der Folienabzugsmotor gestartet.
Er bewegt sich so lange, bis eines der folgenden Ereignisse eintritt:
▪ die Taste wurde losgelassen
▪ die Taste wurde länger als 30 sec. gedrückt und die Folie ist noch nicht gespannt
Die Folienspannung hat die Schwinge bis zum Ausschaltpunkt nach unten bewegt
Zu 7.: Taste SET
Die SET-Taste dient in Verbindung mit den Tasten VORWÄRTS, RÜCKWÄRTS oder FOLIE zum Ein-
stellen von Schrittweite und Abholposition.
Zu 8.: Anzeige STATUS
Zeigt den aktuellen Zustand beider Spuren an.
Übersicht X-Gurtzuführmodule
Funktionen und Bedienelemente Anzeige an den Gurtzuführmodulen
24 Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie
Fehlermeldungen
Grundsätzlich sind bei 2x8 mm Gurtzuführmodulen drei Arten von Fehlern zu unterscheiden:
▪ Spurfehler: Diese werden angezeigt wenn in den Antrieben oder den Sensoren des Zuführmoduls
ist ein Fehler auftritt, der nur die jeweilige Spur des Zuführmoduls betrifft.
▪ Prozessfehler: Diese werden vom Bestückautomaten an das Zuführmodul gesendet und vom
Zuführmodul angezeigt.
▪ Modulfehler: Diese werden angezeigt wenn in der Steuereinheit des Zuführmoduls ist ein Fehler auf-
triff, der das gesamte Zuführmodul betrifft.
Einen Fehlerzustand signalisiert das Zuführmodul immer durch eine rote Statusanzeige. Dabei können
entweder nur eine LED oder auch beide LEDs der Statusanzeige rot leuchten.
Der Zustand der Schrittweitenanzeige ermöglicht eine Unterscheidung der Fehlerart.
Bei Modul- und Spurfehlern geben eine oder mehrere langsam blinkende LED(s) der Schrittweiten-
anzeige zusätzlich eine Information über die Art des aufgetretenen Fehlers (siehe unten).
Anzeige eines Spurfehlers
HINWEIS
Wird während der Signalisierung eines Modul- oder Spurfehlers eine Taste gedrückt (außer der
Taste Spurwechsel), wird vorübergehend die aktuell eingestellte Schrittweite für die
ausgewählte Spur bzw. für beide Spuren (bei Modulfehlern) angezeigt. Die Statusanzeige
leuchtet dabei weiterhin rot.
Eine Sekunde nach dem Loslassen der Taste wechselt die Schrittweitenanzeige wieder in den
Fehlermodus.

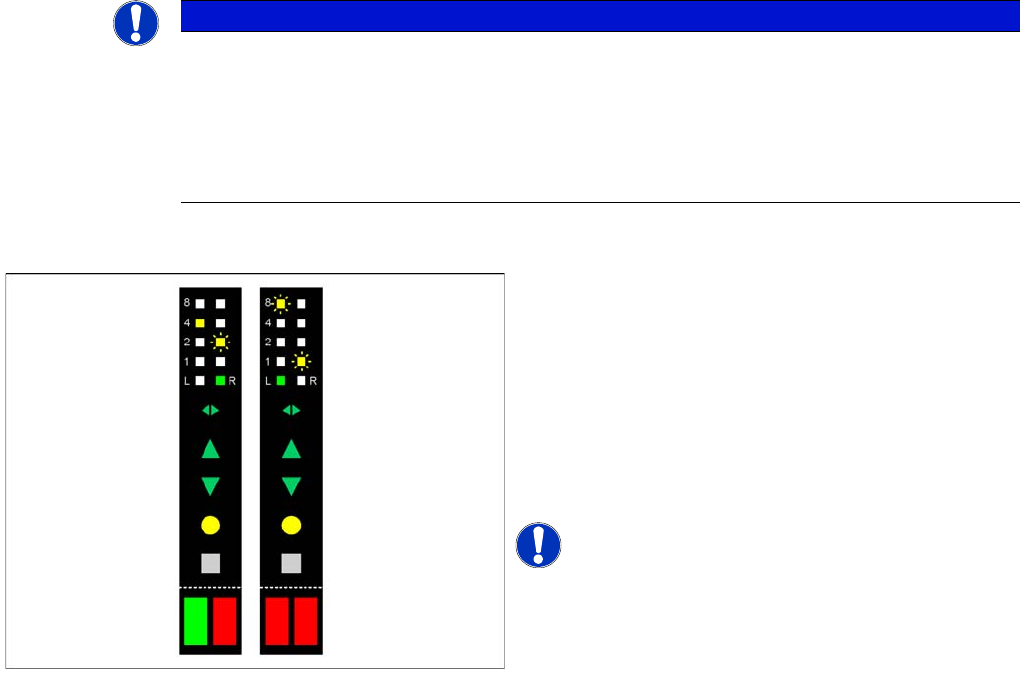

Eine LED der Schrittweitenanzeige in der fehlerhaften
Spur blinkt langsam.
Die Schrittweitenanzeige signalisiert die Fehlerart:
▪ LED 8 - Transportfehler
▪ LED 4 - (nicht benutzt)
▪ LED 2 - Folienriss
▪ LED 1 - Folienabzugsfehler
Mindestens eine LED der Statusanzeige leuchtet rot.
HINWEIS! Spurfehler können in beiden Spuren
gleichzeitig auftreten (rechtes Bild).
Innerhalb einer Spur können maximal zwei Fehler gleich-
zeitig auftreten. In diesem Fall blinken zwei LEDs der
Schrittweitenanzeige dieser Spur.
Übersicht X-Gurtzuführmodule
Anzeige an den Gurtzuführmodulen Funktionen und Bedienelemente
Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie 25

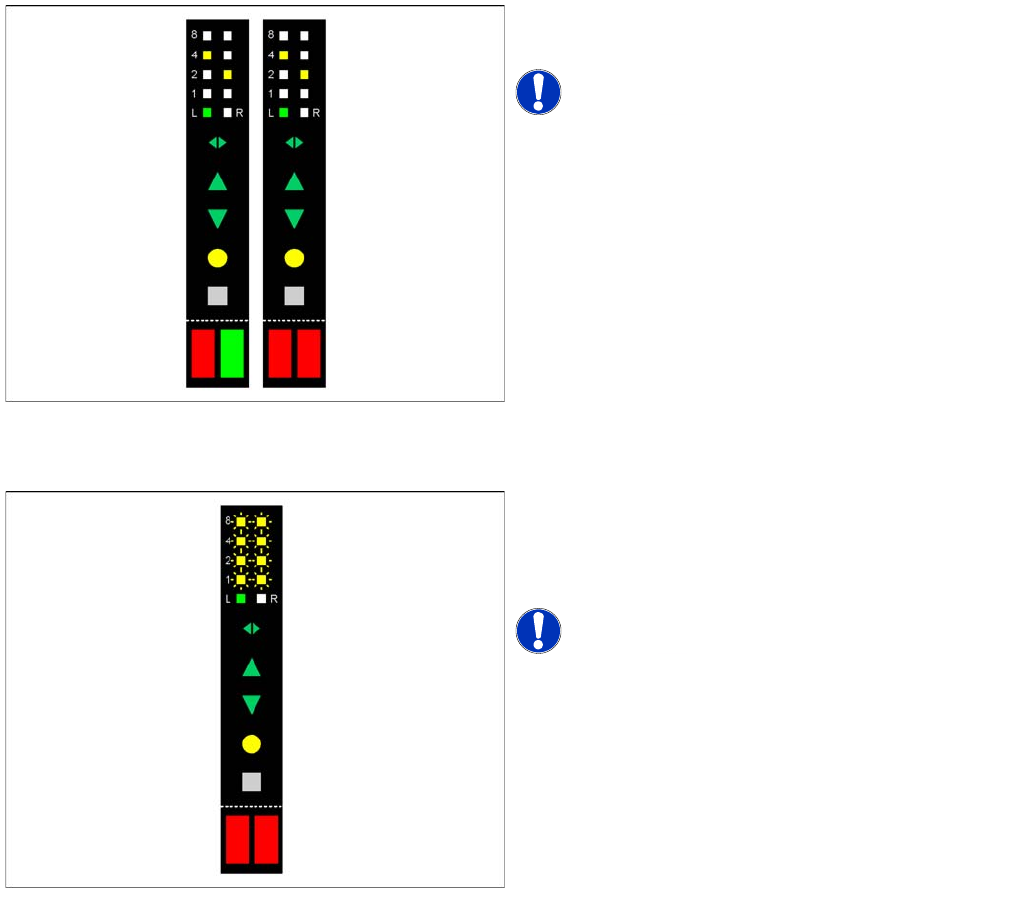

Anzeige eines Prozessfehlers
Anzeige eines Modulfehlers
Sehen Sie dazu auch...
5.1 Meldungen von 2x8 mm Zuführmodulen [ ➙ 81]
5.1.1 Modulfehler: Fehlermeldungen welche die Steuereinheit des Zuführmoduls betreffen [ ➙ 81]
Keine LED der Schrittweitenanzeige blinkt.
Mindestens eine LED der Statusanzeige leuchtet rot.
HINWEIS! Prozessfehler können in beiden
Spuren gleichzeitig auftreten.
Alle LEDs der Schrittweitenanzeige blinken langsam,
sind ausgeschaltet oder zeigen ein Lauflicht an.
Beide LEDs der Statusanzeige leuchten rot oder orange
oder blinken rot.
HINWEIS! Bei Modulfehlern gibt es je nach
Fehlerart unterschiedliche Anzeigen.
