Gurtzuführmodule bedienen Regelmäßige Wartungen Regelmäßige Wartungen an 2x8 mm Zuführ modu len 78 Bedienungsanleitung X-Zuführ module der SIPLACE-Familie 4.5 Regelmäßige Wartungen 4.5.1 Regelmäßige Wartungen an 2x8 mm Z…
Gurtzuführmodule bedienen
Sprache der 8 - 88 mm Zuführmodule einstellen Zuführmodul vom BE-Tisch entnehmen
Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie 77
►(1) Drücken Sie auf den Griff unter der LED am hinteren Ende des Zuführmoduls.
►(2) Der Abmeldevorgang wird für das Zuführmodul gestartet, die Statusanzeige wird ausgeschaltet
und der Entnahmegriff springt heraus. Alle wichtigen Daten werden im Zuführmodul abgespeichert.
Anschließend wird das Zuführmodul automatisch von der FCU abgemeldet und die FCU öffnet die
mechanische Verrieglung am BE-Tisch. Wenn die Statusanzeigen dunkel sind ist der Abmeldevor-
gang abgeschlossen.
►(3) Ziehen Sie das Zuführmodul am Entnahmegriff aus dem BE-Tisch.
Zuführmodul über die GUI abmelden
►Melden Sie das Zuführmodul über die Bedienoberfläche --> Förderer --> Spur entriegeln
am Stationsrechner ab.
Die FCU öffnet die mechanische Verrieglung am BE-Tisch, auch wenn keine Kommunikation zwischen
FCU und Zuführmodul mehr besteht.
BE-Tisch entnehmen
Sollte keine Kommunikation zwischen FCU und Zuführmodul möglich sein, so kann man das Modul auch
manuell entnehmen.
►Fahren Sie den BE-Tisch aus dem Bestückautomaten heraus und die betätigen Sie die Verriegelung
an der Stirnseite des BE-Tisches manuell.
Das Modul kann anschließend vom BE-Tisch entnommen werden.
HINWEIS
(4) Bei zu langem Zögern (ca. 5 Sekunden) leuchtet die Statusanzeige rot und das
Zuführmodul muss wieder angemeldet werden.
►Drücken Sie den Entnahmegriff in das Zuführmodul.
Der Anmeldevorgang wird für das Zuführmodul gestartet.
►Warten Sie, bis der Anmeldevorgang abgeschlossen ist und die Statusanzeige grün leuch-
tet.
Gurtzuführmodule bedienen
Regelmäßige Wartungen Regelmäßige Wartungen an 2x8 mm Zuführmodulen
78 Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie
4.5 Regelmäßige Wartungen
4.5.1 Regelmäßige Wartungen an 2x8 mm Zuführmodulen
Folienbehälter entleeren
Im Betrieb des Zuführmoduls wird die Abdeckfolie vom
Gurt abgezogen und durch den Folienabzug in den
Folienbehälter gestopft. Im Laufe des Betriebs wird der
Folienbehälter immer voller und die Folienklappe am hin-
teren Ende des Zuführmoduls wird zunehmend
aufgedrückt.
Die Folie sollte nun entnommen und entsorgt werden.
Dabei darf die Folie nicht durch Ziehen abgerissen wer-
den, weil diese sich sonst in die Stopfrollen quetschen
und dadurch evtl. Störungen am Zuführmodul verursa-
chen kann.
►Schneiden Sie die Abdeckfolie mit einer Schere oder
mit Hilfe der eingebauten Klingen ab. Die Folie ist
dabei leicht nach oben gegen die Klinge zu ziehen.
►Schließen Sie danach ist die Folienklappe wieder.

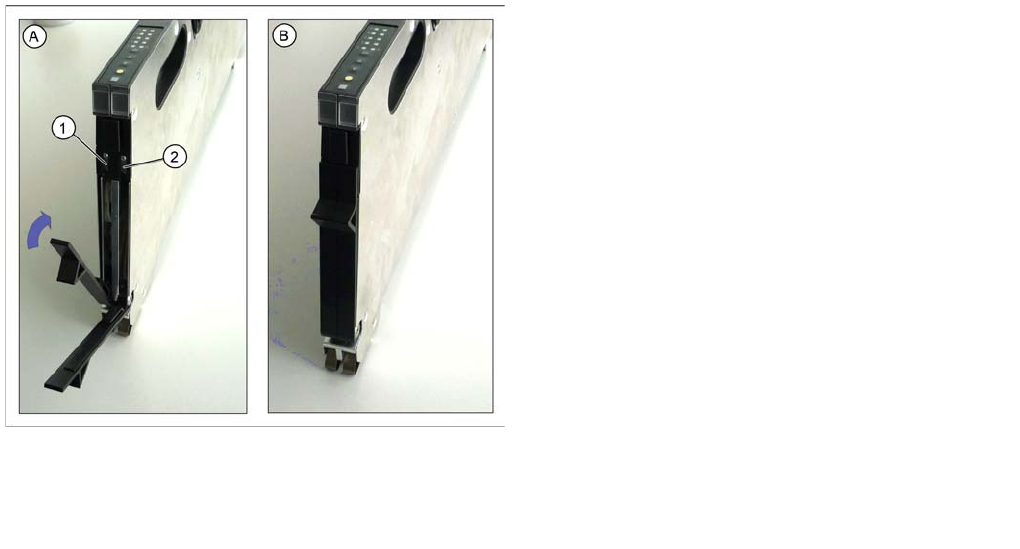

A) Folienklappen geöffnet
1. Klinge der linken Spur
2. Klinge der rechten Spur
B) Folienklappen geschlossen
Gurtzuführmodule bedienen
Regelmäßige Wartungen an 8 - 88 mm Zuführmodulen Regelmäßige Wartungen
Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie 79
4.5.2 Regelmäßige Wartungen an 8 - 88 mm Zuführmodulen

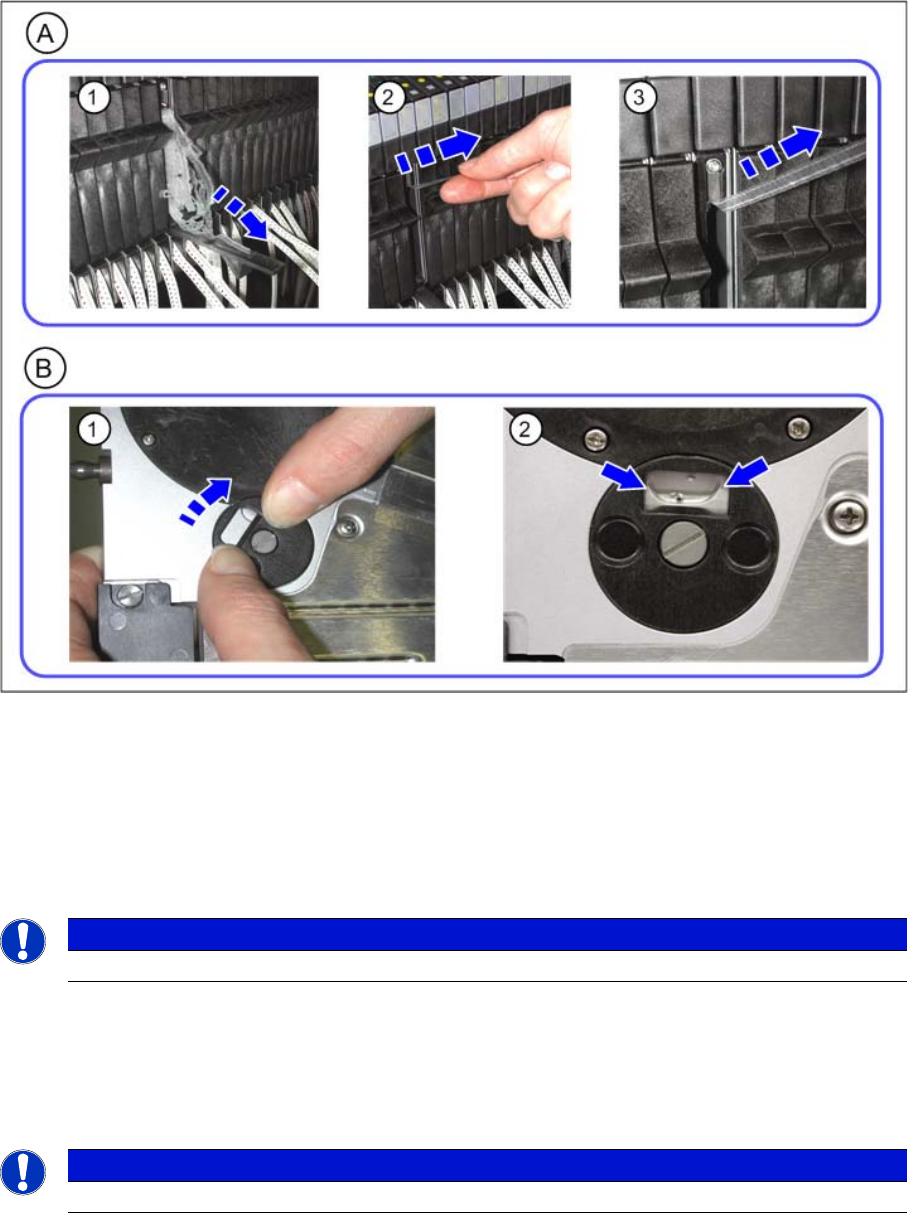

A) Folienbehälter leeren
►(1) Öffnen Sie die Folienentsorgungsklappe.
►(2) Ziehen Sie die Abdeckfolie heraus.
►(3) Schneiden Sie die Abdeckfolie an der eingebauten Klinge ab.
►Schließen Sie die Folienentsorgungsklappe.
B) Bauelement-Entsorgung leeren
►(1) Öffnen Sie die Bauelemente-Entsorgung.
►(2) Entleeren Sie die Bauelemente-Entsorgung.
►Schließen Sie die Bauelemente-Entsorgung.
HINWEIS
Der Folienbehälter sollte nach jedem Spleißvorgang geleert werden.
HINWEIS
Die Bauelemente-Entsorgung sollte 1x wöchentlich geleert werden.
