Gurtzuführmodule bedienen Zuführmodul in BE-Tisch einsetzen Bedienungsanleitung X-Zuführ module der SIPLACE-Familie 47 4 Gurtzuführmodule bedienen 4.1 Zuführmodul in BE-Tisch einsetzen In der folg enden Grafi k sehen Sie…
Übersicht X-Gurtzuführmodule
Typen-Übersicht 88 mm X
46 Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie
Gurtzuführmodule bedienen
Zuführmodul in BE-Tisch einsetzen
Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie 47
4 Gurtzuführmodule bedienen
4.1 Zuführmodul in BE-Tisch einsetzen

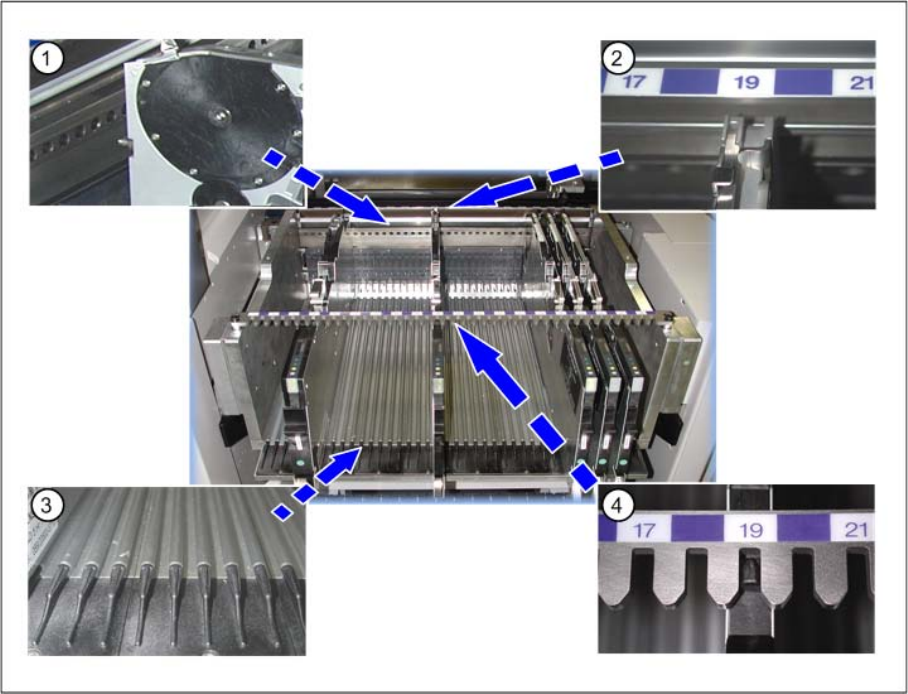

In der folgenden Grafik sehen Sie eine Übersicht über die Elemente eines BE-Tisches, die beim kor-
rekten Einsetzen von Zuführmodulen zu berücksichtigen sind.
Legende
1. Zentrierbohrung – vorne
2. Zentrierung – vorne
3. Omega-Profile = Tiefe Zuführmodul-Führungsschienen
4. Zentrierleiste – hinten
Gurtzuführmodule bedienen
Zuführmodul in BE-Tisch einsetzen
48 Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie
►(1) Setzen Sie das Zuführmodul mit der vorderen Gleitführung auf das zur gewünschten Spur
passende Omega-Profil des BE-Tisches.
►(2) Schieben Sie das Zuführmodul auf der Führung senkrecht stehend nach vorn, bis der vordere
Zentrierstift am BE-Tisch einrastet.
►(3) Stellen Sie sicher, dass der hintere Zentrierstift in der zum vorderen Zentrierstift passenden
Mündung der hinteren Zentrierleiste steht.
►(4) Der Anmeldevorgang wird gestartet. Die Statusanzeige am hinteren Ende des Zuführmoduls
leuchtet grün, wenn der Anmeldvorgang erfolgreich abgeschlossen ist, das Zuführmodul in der
aktuelle Rüstung enthalten ist und sich auf der richtigen Spur befindet.
