Gurtzuführmodule bedienen Bedienfeld bedienen Abholpositionen einstellen 66 Bedienungsanleitung X-Zuführ module der SIPLACE-Familie 4.3.1.2 Übersicht Bedienfeld der 8 - 88 mm Zuführmodule Farben der Statusanzeige Die Sta…
Gurtzuführmodule bedienen
Übersicht Bedienfelder Bedienfeld bedienen
Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie 65
4.3 Bedienfeld bedienen
4.3.1 Übersicht Bedienfelder
4.3.1.1 Übersicht Bedienfeld der 2x8 mm Zuführmodule
Farben der Statusanzeige
Die Statusanzeige zeigt mit unterschiedlichen Farben der LED den jeweils aktuellen Zustand des
Zuführmoduls an.
1. LED 8 mm Schrittweite linke Spur
2. LED 4 mm Schrittweite linke Spur
3. LED 2 mm Schrittweite linke Spur
4. LED 1 mm Schrittweite linke Spur
5. LED L linke Spur aktiv
6. Taste Spurwechsel
7. Taste Vorwärts
8. Taste Rückwärts
9. Taste Folie
10. Taste Set
11. LED 8 mm Schrittweite rechte Spur
12. LED 4 mm Schrittweite rechte Spur
13. LED 2 mm Schrittweite rechte Spur
14. LED 1 mm Schrittweite rechte Spur
15. LED R rechte Spur aktiv
16. Statusanzeige linke Spur
17. Statusanzeige rechte Spur
Anzeige Bedeutung
ist aus Das Zuführmodul wird nicht verwendet.
leuchtet grün Das Zuführmodul wird verwendet und ist betriebsbereit.
* Das Zuführmodul ist mit korrekten Bauelementen gerüstet.
leuchtet rot Fehler
Das Zuführmodul wurde von der Station deaktiviert
leuchtet orange I. d. R.: Warnung (Siehe auch "5.1 Meldungen von 2x8 mm Zuführmodulen" [ ➙
81])
* Das Zuführmodul benötigt umgehend weitere Bauelemente.
* Diese Information wird nur angezeigt, wenn die Linie über eine SIPLACE-Rüstkontrollsoftware
verfügt.
Gurtzuführmodule bedienen
Bedienfeld bedienen Abholpositionen einstellen
66 Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie
4.3.1.2 Übersicht Bedienfeld der 8 - 88 mm Zuführmodule
Farben der Statusanzeige
Die Statusanzeige zeigt mit unterschiedlichen Farben der LED den jeweils aktuellen Zustand des
Zuführmoduls an.
4.3.2 Abholpositionen einstellen
Die Abholposition eines X-Zuführmoduls stellen Sie mit Hilfe des Bedienfeldes am hinteren Ende des
Zuführmoduls ein.
4.3.2.1 Abholpositionen bei 2x8 mm X-Zuführmodulen
Bei 2x8 mm X-Zuführmodulen können 3 verschiedene Abholpositionen eingestellt werden.
Legende
1. Display
2. Taste Rückwärts (grün)
3. Taste Vorwärts (grün)
4. Taste Folie (gelb)
5. Taste Set (weiss)
6. Statusanzeige
Anzeige Bedeutung
ist aus das Zuführmodul wird nicht verwendet
leuchtet grün das Zuführmodul wird verwendet und ist betriebsbereit
(* und mit korrekten Bauelementen gerüstet)
leuchtet rot Fehler - das Zuführmodul wurde von der Station deaktiviert
leuchtet orange I. d. R.: Warnung (Siehe auch "5.2 Meldungen von 8 - 88 mm Zuführmodulen"
[ ➙ 86])
*das Zuführmodul benötigt umgehend weitere Bauelemente
* Wird nur angezeigt, wenn die Linie über eine SIPLACE-Rüstkontrollsoftware verfügt.
Abholpositionen bei 2x8 mm X-Zuführmodulen
Legende
1. Abzugskante
2. Abholpositionen
3. Gurttransportrichtung
4. Abholfenster
5. 2. Abzugskante für CSPs (Chip Scaled Package)
Bei dieser Abzugskante wird sichergestellt, dass die
Bauteile nicht an der Folie haften bleiben.
W: Bauteilbreite
Gurtzuführmodule bedienen
Abholpositionen einstellen Bedienfeld bedienen
Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie 67
Im 2x8 mm Zuführmodul stehen drei Abholpositionen zur Verfügung. Diese sind auf dem Abholfenster
durch drei Striche in Höhe des Stiftrades gekennzeichnet.
Die einzustellende Abholposition ist abhängig von der Bauteilbreite W:
▪ Abholposition 1: W <= 0,5 mm
▪ Abholposition 2: 0,5 mm < W <= 1,5 mm
▪ Abholposition 3: 1,5 mm < W <= 3,5 mm
Die eingestellte Abholposition kann wie folgt geändert werden:
HINWEIS
Während des Einstellvorgangs wird die Schrittweitenanzeige zur Darstellung der Abholposition
benutzt. Dabei gilt folgende Zuordnung:
►Abholposition 1 - LED 1
►Abholposition 2 - LED 2
HINWEIS
Vor dem Einstellvorgang muss ggf. die gewünschte Spur mit der Taste Spurwechsel
ausgewählt werden.

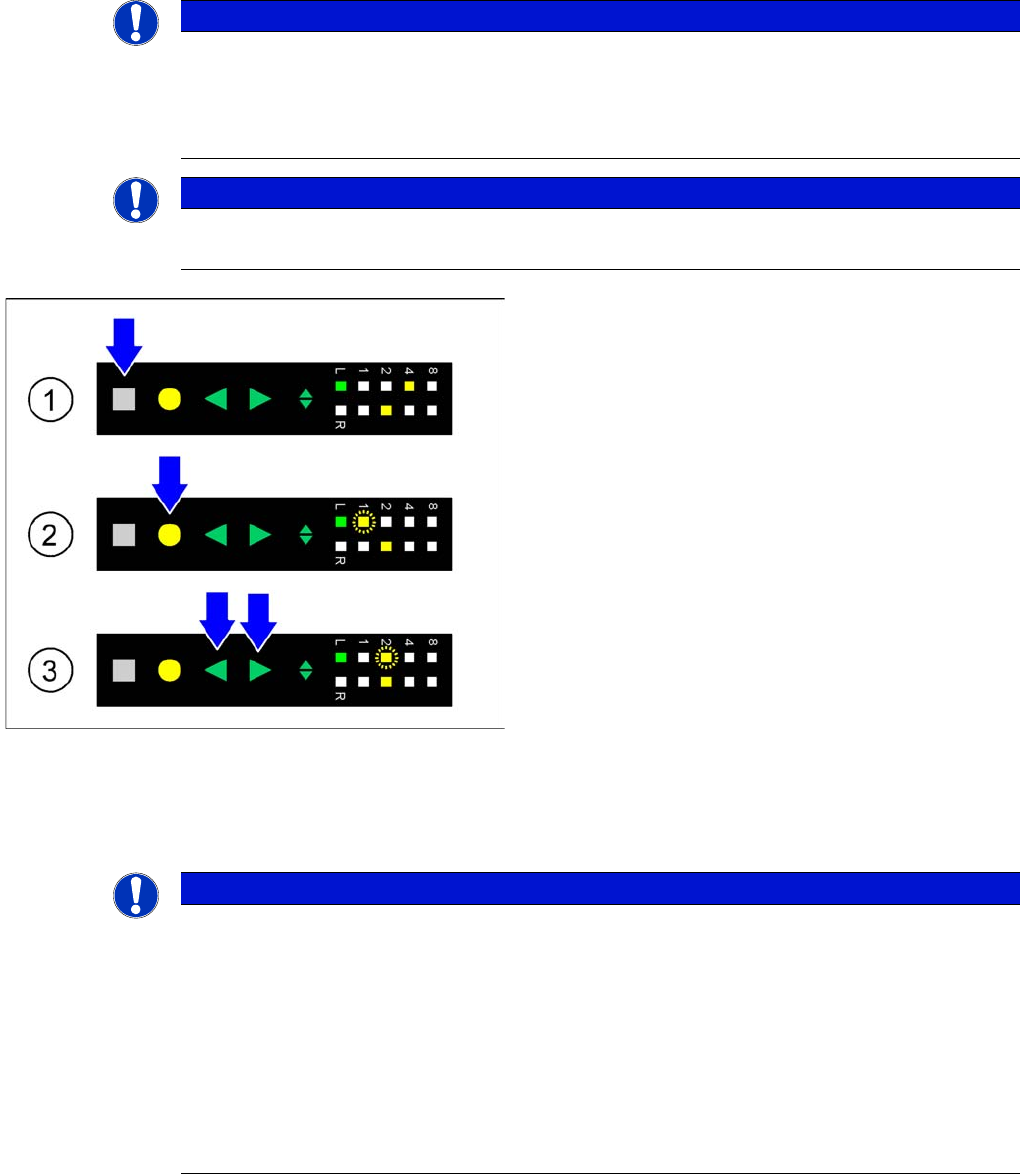

►(1) Ausgangszustand: Um die Abholposition der
ausgewählten Spur zu ändern, wird zunächst die
Taste Set gedrückt. Diese Taste muss während des
gesamten Einstellvorgangs gedrückt bleiben.
►(2) Aktivieren der Einstellfunktion: Zusätzlich zur
Taste Set wird die Taste Folie kurz gedrückt und
wieder losgelassen. Darauf hin zeigt die Schritt-
weitenanzeige der ausgewählten Spur die aktuell
eingestellte Abholposition schnell blinkend an.
►(3) Ändern der Abholposition: Solange die Taste Set
gedrückt bleibt, kann die Abholposition durch kurzes
Drücken der Taste Vorwärts bzw. Rückwärts ver-
stellt werden. Die Schrittweitenanzeige der
ausgewählten Spur zeigt die geänderte Abhol-
position schnell blinkend an.
►Beenden des Einstellvorgangs: Ist die gewünschte
Abholposition eingestellt, wird die Taste SET losge-
lassen. Die Änderung wird jetzt vom Zuführmodul ab-
gespeichert und das Stiftrad wird in die gewählte
Position gefahren.
HINWEIS
Nach dem Einstellen einer Abholposition stellt das Zuführmodul automatisch eine Schrittweite
ein, in der Bauteile mit den für die Abholposition definierten Abmessungen bis auf wenige
Ausnahmefälle verpackt sind. Dadurch ist eine zusätzliche Einstellung der Schrittweite nur sehr
selten notwendig.
Nach dem Einstellvorgang ändert das Zuführmodul automatisch die Position des Stiftrades, so-
fern sich die Abholposition verändert hat.
Die Zuordnung von Abholposition und Schrittweite ist folgendermaßen definiert:
►Abholposition 1 - Schrittweite 2 mm
►Abholposition 2 - Schrittweite 4 mm
