Gurtzuführmodule bedienen
Abdeckfolie in den Folieneinzug einführen Zuführmodul rüsten
Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie 59
4.2.5 Abdeckfolie in den Folieneinzug einführen

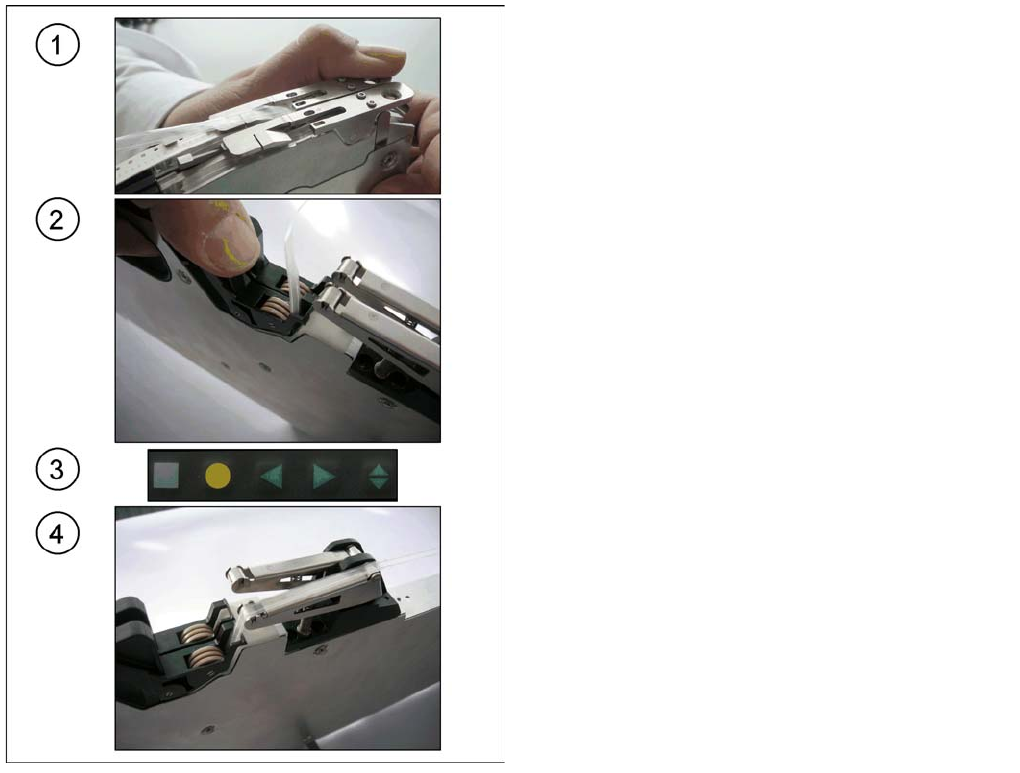

4.2.5.1 Abdeckfolie an 2x8 mm Zuführmodulen einführen
► (1) Drücken Sie das Abholfenster nach oben und
ziehen Sie die Abdeckfolie in der Mitte des Abhol-
fensters heraus.
Legen Sie die Abdeckfolie an der Abzugskante nach
hinten um.
Lassen Sie das Abholfenster wieder los. Dadurch
wird der Gurt im Stiftrad fixiert.
►(2) Drücken Sie die Wippe des Folienabzugs auf und
fädeln Sie die Abdeckfolie zwischen die Räder.
Lassen Sie die Wippe wieder los.
►(3) Drücken Sie die Taste Folie der entsprechend
aktivierten Spur. Der Folienabzug läuft an, wenn die
Folienschwinge in der oberen Endlage ist.
►(4) Die Folie wird eingezogen, solange die Taste
Folie gedrückt wird. Achten Sie darauf, dass die
Folie genau über die Folienschwinge geführt wird.
Der Einzug wird automatisch gestoppt, wenn die
Folienschwinge die Abschaltposition erreicht hat.
Drücken Sie die Taste Folie immer solange, bis das
Zuführmodul den Folieneinzug selbstständig stoppt.
Gurtzuführmodule bedienen
Zuführmodul rüsten Umrüsten auf PSA Folie (Pressure Sensitive Adhesive)
60 Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie

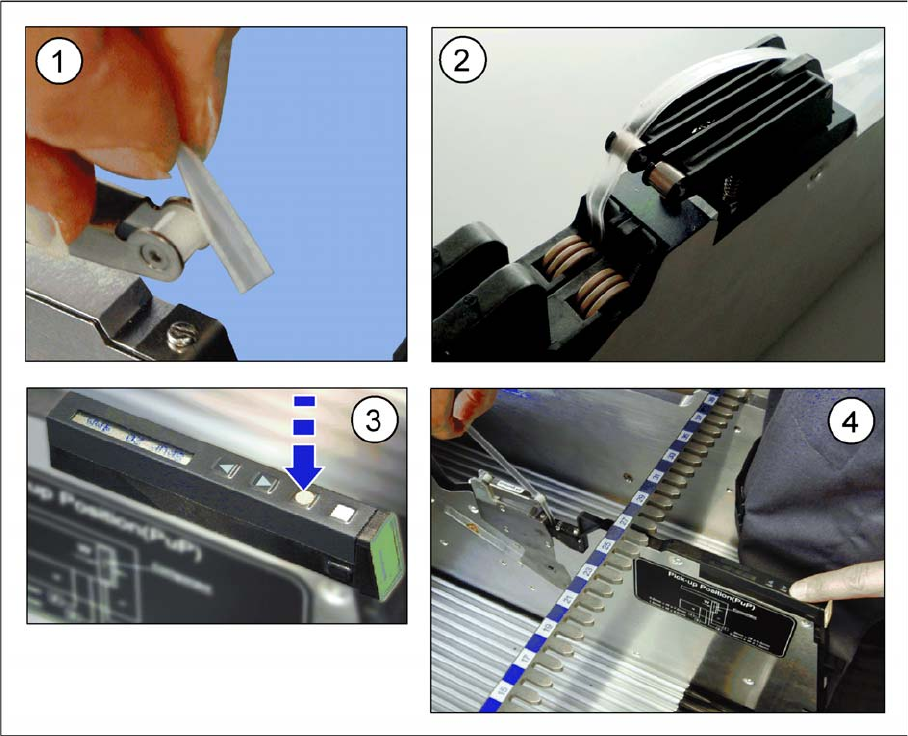

4.2.5.2 Abdeckfolie an 8 - 88 mm Zuführmodulen einführen
►(1) Nehmen Sie die Abdeckfolie zwischen Daumen und Zeigefinger.
►(2) Führen Sie die Abdeckfolie in den Folieneinzug ein.
►(3) Drücken Sie auf die Taste Folie und halten Sie die Taste gedrückt.
►(4) Die Abdeckfolie wird in den Folienbehälter gezogen, der Einzug stoppt automatisch, wenn die Ab-
deckfolie gespannt ist.
4.2.6 Umrüsten auf PSA Folie (Pressure Sensitive Adhesive)
4.2.6.1 PSA Folie an 8 - 16 mm Zuführmodulen
Für die Module 8 und 12 mm sowie 16 mm bis Funktionsstand -05 wird die Option "PSA-Kit" benötigt
(siehe Kapitel "3.4 Gurtmaterial" [ ➙ 35]). Installation und Handhabung sind in der "Montageanleitung
PSA-Kit für Gurtzuführmodule X 8-16 mm" [00194721-xx] beschrieben.
Gurtzuführmodule bedienen
Umrüsten auf PSA Folie (Pressure Sensitive Adhesive) Zuführmodul rüsten
Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie 61
4.2.6.2 PSA Folie an 16 - 88 mm Zuführmodulen
►(1) Die Rolle der Folienschwinge mit den Clipsen (für
normale Folie). Für PSA-Folie müssen die Clipse ent-
fernt werden.
►(2) Die beiden schwarzen Clipse der Rolle der Folien-
schwinge werden nun entfernt. (Beispiel: 24 mm / 2
Clipse)
►(3) Nach Entfernen der Clipse entsteht an beiden Sei-
ten der klebrigen PSA-Folie ein Falz, der so das
„Festkleben“ verhindert.
