Meldungen
Meldungen vom Prozess Meldungen von 8 - 88 mm Zuführmodulen
Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie 93
5.2.2.10 Verzeichnis ist voll
5.2.2.11 Extern Deaktivierung
5.2.2.12 Nachfüllen
5.2.2.13 Falscher Typ
5.2.2.14 Stellplatz Fehler
LCD-Anzeige, de:
LCD-Anzeige, en:
Verz. Voll
Target Full
Statusanzeige:
Ursache: Datenverzeichnis (Spool) eines externen Betriebsdaten-Erfassungs-Systems ist
voll. Tracybility- oder GEM Daten können nicht mehr gespeichert werden.
Lösung: Rücksetzen der Meldung nur über das externe System (HOST) möglich.
Bemerkung: - - -
LCD-Anzeige, de:
LCD-Anzeige, en:
Extern Deak.
Extern Deac.
Statusanzeige:
Ursache: Die Spur wurde exterrn (z.B. durch Rüstkontrolle) deaktiviert.
Lösung: Die Spur muss durch das externe System wieder aktiviert werden.
Bemerkung: - - -
LCD-Anzeige, de:
LCD-Anzeige, en:
Nachfuellen
Refill
Statusanzeige:
Ursache: Die Spur wurde wegen Erreichen einer Deaktivierungsschwelle abgeschaltet.
Lösung: Neue Bauelementrolle in entsprechender Spur anspleißen (Trays auffüllen) und
Spur vollsetzen
Bemerkung: Eine Warngrenze z.B. vom Level Chekcer wurde überschritten.
LCD-Anzeige, de:
LCD-Anzeige, en:
Falscher Typ
Wrong Type
Statusanzeige:
Ursache: Im Programmiersystem ist ein anderer Zuführmodul-Typ angegeben, als in der
Maschine gestellt ist.
Lösung: Richtigen Zuführmodul Typ stellen oder aktuelle Rüstung im Programmiersystem
abändern.
Bemerkung: Die Maschine kann auf dem entsprechenden Stellplatz ein Zuführmodul erkennen.
Diese passt aber nicht zur aktuellen Rüstung.
LCD-Anzeige, de:
LCD-Anzeige, en:
Place Fehler
Place error
Statusanzeige:
Ursache: Zuführmodul nicht gestellt oder Kommunikation zum Zuführmodul gestört
Lösung: Zuführmodul entsprechend der Vorgabe des Programmiersystems rüsten. -
Schnittstelle zur FCU (EDIF) überprüfen.
Bemerkung: Die Maschine kann das Zuführmodul nicht erkennen.
Meldungen
Meldungen von 8 - 88 mm Zuführmodulen Meldungen vom Prozess
94 Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie
5.2.2.15 Folienspannung
LCD-Anzeige, de:
LCD-Anzeige, en:
Folienspann.
Foil Tension
Statusanzeige:
Ursache: Folienspannung zu gering
Lösung: Gurt einlegen und die Abdeckfolie spannen.
Bemerkung: - - -
Zubehör
Linear-Dipping-Unit X (LDU X)
Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie 95
6 Zubehör
6.1 Linear-Dipping-Unit X (LDU X)
Beschreibung
Die Linear-Dipping-Unit X dient zum Benetzen von Flip-Chips und CSP Bauelementen mit Flussmittel.
Der Flussmittelbehälter gleitet mit einer Linearbewegung über die Dipplatte und trägt in der Vertiefung
der Dipplatte das Flussmittel mit einer definierten Schichtdicke auf. Die Parameter zum Benetzen eines
Bauelements mit Flussmittel werden in SIPLACE Pro vorgegeben. Nachdem das Bauelement benetzt
wurde, wird die Flussmittelschicht wieder erneuert. Dieser Ablauf garantiert gleichbleibende Prozess-
bedingungen für die Bauelemente.
Im Anzeigefeld werden die einzelnen Menüs für Aktionen und Betriebsparameter angezeigt. Mit den
Tasten des Bedienfelds können die Menüs gewählt bzw. Parameter modifiziert und abgespeichert wer-
den. Die 4 LEDs des Anzeigefelds signalisierten den Status der LDU-X. Mit dem NOT-AUS-Taster wird
die LDU-X sofort ausgeschaltet.
Die LDU-X eignet sich für folgende Bestückköpfe:
▪ 6-Segment Collect&Place-Kopf
▪ 12-Segment Collect&Place-Kopf
▪ TwinHead
Die LDU-X wird als eigenständiger Zuführmodultyp in der Rüstung berücksichtigt. Das Modul kann nur
auf BE-Wagen der SIPLACE X-Serie gerüstet werden. Durch eine implementierte Aufwärmfunktion lässt
sich die Viskosität des Flussmittels ändern. Zu Testzwecken kann die LDU-X außerhalb des Automaten
mit dem Energie- und Dateninterface für X-Zuführmodule betrieben werden.
Weitere Informationen zur LDU X finden in der mit dem Gerät ausgelieferten Bedienungsanleitung.

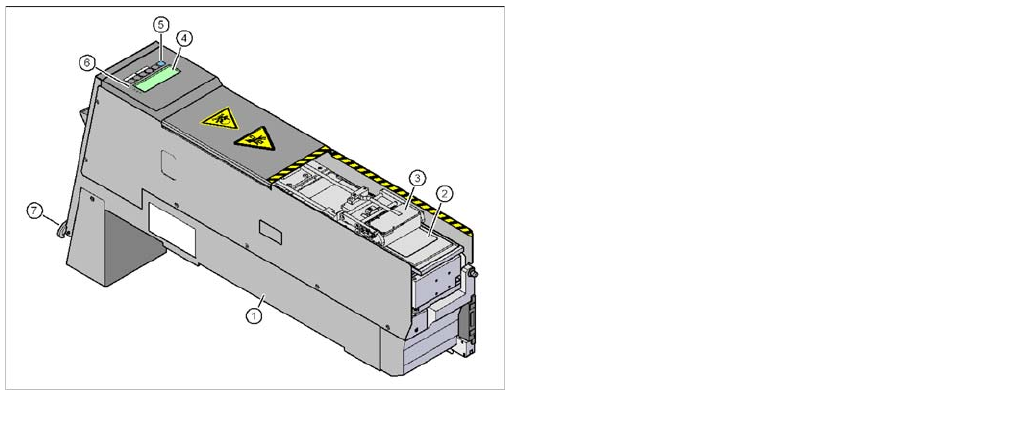

Linear-Dipping-Unit (LDU X)
Artikel-Nr. 00117011-xx
Legende
1. LDU X
2. Dipplatte
3. Flussmittelbehälter
4. Anzeigefeld (4 Zeilen à 20 Zeichen)
5. Bedienfeld mit 6 Folientastern
6. LED für Statusanzeigen
7. NOT-AUS-Taster
