00196377-0102_UM X-Feeder_DE.pdf - 第43页
Übersicht X-Gurtzuführmodule 56 mm X Typen-Über sicht Bedienungsanleitung X-Zuführ module der SIPLACE-Familie 43 3.5.8 56 mm X Gurtzuführmodul 56 mm X Artikel-Nr.: 001 41276-xx Artikel-Nr. für Zuführm odul mit Spleißsens…
Übersicht X-Gurtzuführmodule
Typen-Übersicht 44 mm X
42 Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie
3.5.7 44 mm X

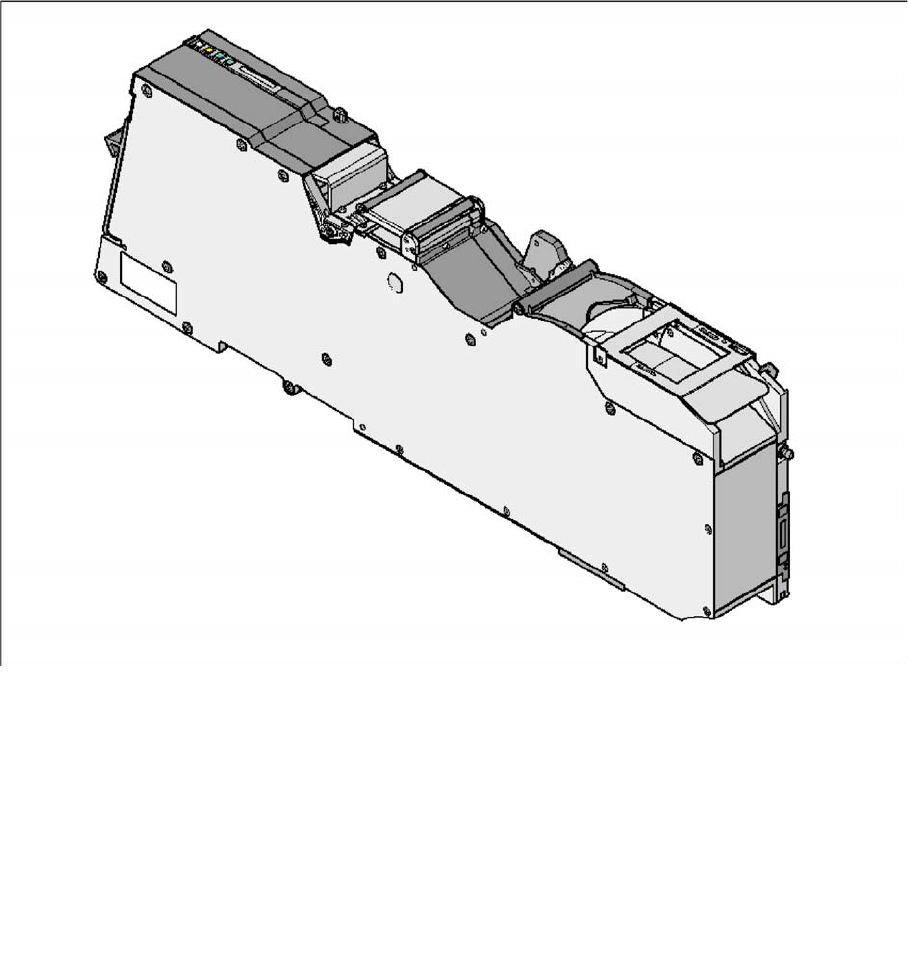

Gurtzuführmodul 44 mm X
Artikel-Nr.: 00141275-xx
Artikel-Nr. für Zuführmodul mit Spleißsensor: 00141295-xx
Breite: 58,0 mm
belegte Stellplätz am BE-Tisch: 5
Transportschrittweite: 4 – 52 mm einstellbar in 4 mm-Schritten
Wechselzeit für den Gurt: < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten:
< 15 s
Übersicht X-Gurtzuführmodule
56 mm X Typen-Übersicht
Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie 43
3.5.8 56 mm X
Gurtzuführmodul 56 mm X
Artikel-Nr.: 00141276-xx
Artikel-Nr. für Zuführmodul mit Spleißsensor: 00141296-xx
Breite: 69,8 mm
belegte Stellplätz am BE-Tisch: 6
Transportschrittweite: 4 – 64 mm einstellbar in 4 mm-Schritten
Wechselzeit für den Gurt: < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten:
< 15 s
Übersicht X-Gurtzuführmodule
Typen-Übersicht 72 mm X
44 Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie
3.5.9 72 mm X
Gurtzuführmodul 72 mm X
Artikel-Nr. für Zuführmodul mit Spleißsensor: 00141297-xx
Breite: 81,6 mm
belegte Stellplätz am BE-Tisch: 7
Transportschrittweite: 4 – 80 mm einstellbar in 4 mm-Schritten
Wechselzeit für den Gurt: < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten:
< 15 s
