Übersicht X-Gurtzuführmodule
Software-Versionen Gurtmaterial
Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie 35
3.4 Gurtmaterial
Das Spektrum der Gurtbreite reicht von 8 mm bis 88 mm. Das Gurtmaterial ist Blister oder Papier.
Zudem lassen sich Gurte mit einer permanent haftenden Abdeckfolie (PSA-Folie) verarbeiten. Dazu
benötigen Sie die Option "PSA-Kit". (Gilt nicht für 2x8 mm Gurtzuführmodule.)
* Bei den Modulen mit 16 – 88 mm ist der PSA-Kit ab Funktionsstand -06 standardmäßig eingebaut.
Für das Design der Gurtzuführmodule wurden folgende Gurtnormen zugrunde gelegt:
▪ DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)
▪ JIS C 0806-3 (1999)
▪ ANSI/EIA 481-C (10/2003)
Die Gesamthöhe der Blistergurte ist abhängig von der Gurtbreite und darf folgende Maximalwerte be-
tragen:
Bei 8 mm - Papiergurten darf die Papierdicke maximal 1,6 mm betragen. Die Länge einer Bauelemente-
Tasche in Gurttransportrichtung darf max. 51 mm betragen.
Gurtrollendurchmesser
Der Gurtrollendurchmesser darf für alle Zuführmodule bis zu 19" (483 mm) betragen.
Abhängig von der LP-Transporthöhe dürfen die Gurtrollen folgende maximalen Durchmesser haben.
PSA-Kit Artikel-Nr.
PSA-Kit 8 mm X 00141224-xx
PSA-Kit 12 mm X 00141225-xx
PSA-Kit 16 mm X * 00141227-xx
Gurtbreite Gesamthöhe der Blistergurte
8mm max. 3,5 mm
12 mm max. 6,4 mm
16 mm und breiter max. 25 mm
Ohne Halterung für die zusätzliche Gurtrolle Mit Halterung für die zusätzl. Gurtrolle
LP-Transporthöhe des
BE-Wagens
Gurtrollendurchmesser Gurtrollendurchmesser
ohne Steckachse mit Steckachse
830 mm 17" 15" < 15"
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
Übersicht X-Gurtzuführmodule
Typen-Übersicht 8mmX
36 Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie
3.5 Typen-Übersicht
3.5.1 8 mm X

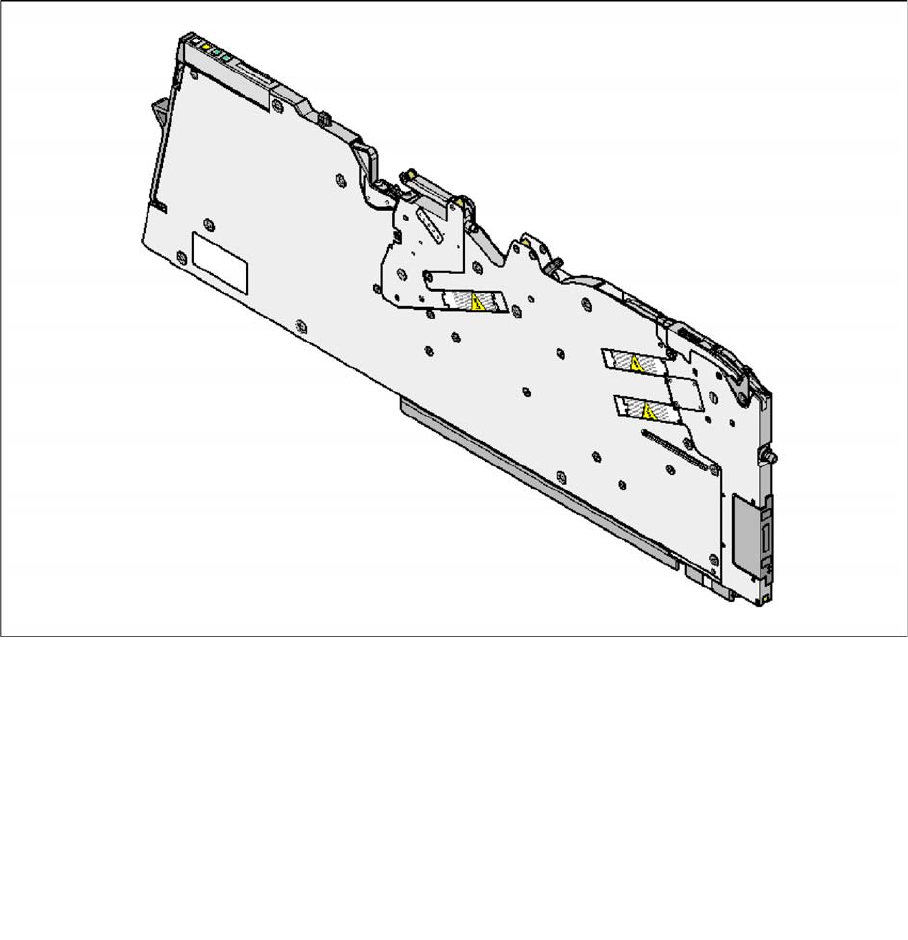

Gurtzuführmodul 8 mm X
Artikel-Nr.: 00141270-xx
Artikel-Nr. für Zuführmodul mit Spleißsensor: 00141290-xx
Breite: 10,8 mm
belegte Stellplätz am BE-Tisch: 1
Transportschrittweite: 1, 2, 4, 8 mm
Wechselzeit für den Gurt: < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten:
< 15 s
Übersicht X-Gurtzuführmodule
2x8 mm X Typen-Übersicht
Bedienungsanleitung X-Zuführmodule der SIPLACE-Familie 37
3.5.2 2x8 mm X
Gurtzuführmodul 2x8 mm X
Artikel-Nr.: 00141269-xx
Artikel-Nr. für Zuführmodul mit Spleißsensor: 00141289-xx
Breite: 22,6 mm
belegte Stellplätz am BE-Tisch: 2
Transportschrittweite: 1, 2, 4, 8 mm
Wechselzeit für jeweils einen Gurt: < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls am
Automaten:
< 8 s
