5.9 Stationsverhalten bei Verwendung von alternativen Spuren
Kompatibler Modus: Nicht unterstützt
Alternative Spuren bedeutet, dass ein oder mehrere Förderer auf einem Förderertisch mit dem
gleichen Bauelement gerüstet sind. Alternative Spuren werden hauptsächlich verwendet, um
Maschinenstillstände zu vermeiden, die durch Abholprobleme auf der Hauptspur verursacht
werden, z.B. Folie gerissen, spätes Spleißen.
Um halbleere Rollen oder das Mischen von Bauelementen von verschiedenen Rollen auf der
Leiterplatte zu vermeiden, kann der Benutzer auswählen, wann die Maschine zwischen der
Hauptspur und der alternative Spur wechseln soll.
Eine neue Option ist eingeführt worden, um das Verhalten der Station zu steuern, wenn ein
Förderer ein Bauelement nicht mehr liefern kann, aber die Spur nicht leerlief. Der Benutzer kann
das Verhalten für jedes Bauelement auswählen.
Alternative Spuren sind nur zusammen mit ASM Setup Center unterstützt.
5.10 "Cracked Die Inspection"
Kompatibler Modus: Nicht unterstützt
Mit der neuen "Cracked Die Inspection" können gebrochene Bauelemente erkannt werden.
Diese Option wird für folgende Gehäuseformen unterstützt:
BAREDIE
BGA
CCGA
CHIP
Nonstandard
Wenn die "Cracked Die Inspection" in SIPLACE Pro aktiviert ist, werden die Bauelemente mit der
LP-Kamera gemessen. Wenn das Bauelement gebrochen ist, bleibt es im Flächenmagazin oder im
Gurt.

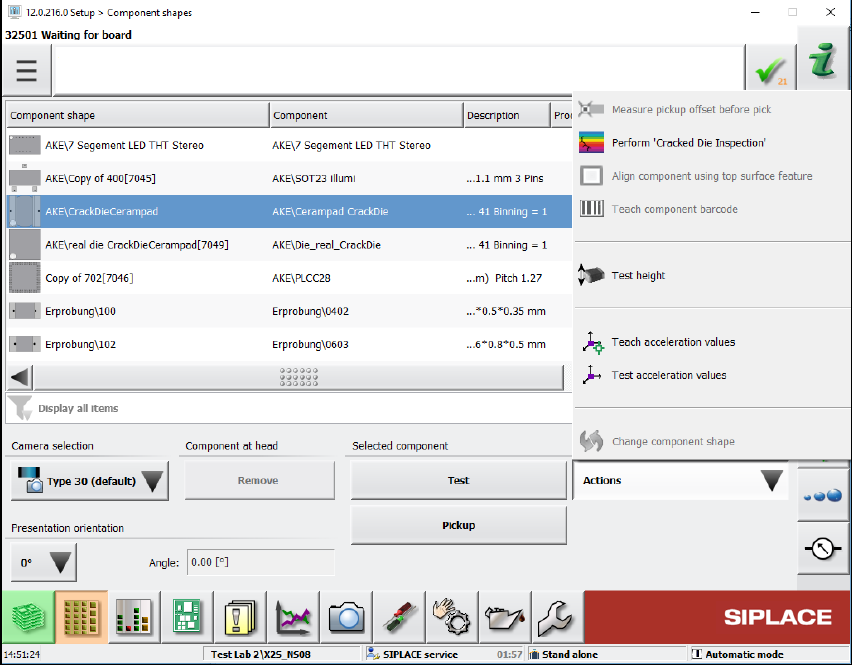

An der Station kann die Inspektion unter Rüstung – Gehäuseformen – Aktionen – "Cracked Die
Inspection" ausführen gestartet werden.
Stationssoftware 712.1 (R19-1) / Versionsbeschreibung Ausgabe 05/2019
21
Abbildung 5-2: "Cracked Die Inspection" ausführen

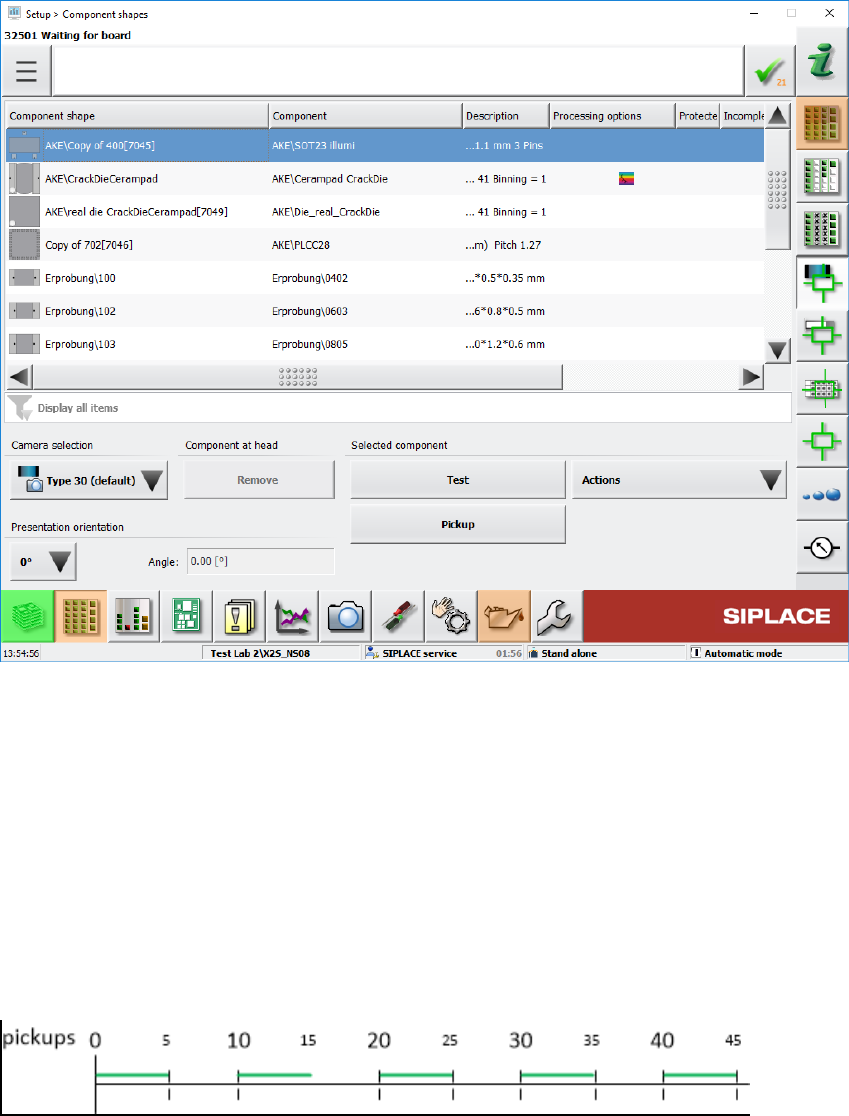

Gebrochene Bauelemente sind mit dem regenbogenfarbenen Symbol in der Spalte
Verarbeitungsoptionen in der Bauelementenliste gekennzeichnet.
Stationssoftware 712.1 (R19-1) / Versionsbeschreibung Ausgabe 05/2019
22
Abbildung 5-3: Gebrochenes Bauelement erkannt
Als Option kann die Inspektion in SIPLACE Pro für einen festgelegten Zeitraum aktiviert und der
Förderer nach einer festgelegten Anzahl erkannter Bauelemente deaktiviert werden (siehe Beispiel
unten).
Beispiel
– Anzahl der Messungen; x = Länge des Messzyklus (Standard = 1) – periodische Messung
– Messungen neu starten nach y Bauelementen (Standard = 1)
– Station anhalten nach z Anzahl gebrochener Bauelemente
x = 5; y= 10; z = 2
Die "Cracked Die Inspection" läuft während der grünen Abschnitte. Wenn zwei gebrochene
Bauelemente während des grünen Abschnitts erkannt werden, wird der Förderer deaktiviert.
5.11 Barcode auf Unterseite des Bauelements messen
Kompatibler Modus: Nicht unterstützt
Für ein Bauelement kann festgelegt werden, dass der Barcode auf dessen Unterseite mit der BE-
Kamera gelesen und in die Traceability-Daten gespeichert werden. Eine entsprechende Barcode-
Beschreibung muss vorher in SIPLACE Pro festgelegt sein. Die Barcodedaten sind im Allgemeinen
die gleichen wie für Barcodes, die von der LP-Kamera gelesen werden können.
