EIA-481-D Page 7 Figure 2--Orientation Guid e for Commonly Used Devices 图 2 常用器件定位指南 取件方向 元件封装 在载体中的方向 在载体中的方向 在载体中的方向 在载体中的方向 在载体中的方向 脚 1 象限取向 脚 1 象限取向 脚 1 象限取向 脚 1 象限取向 脚 1 象限取向 元件封装 元件封装 元件封装 元件封装 超薄 SO8 钽电容器 二极管 / 发光…
EIA-481-D
Page
6

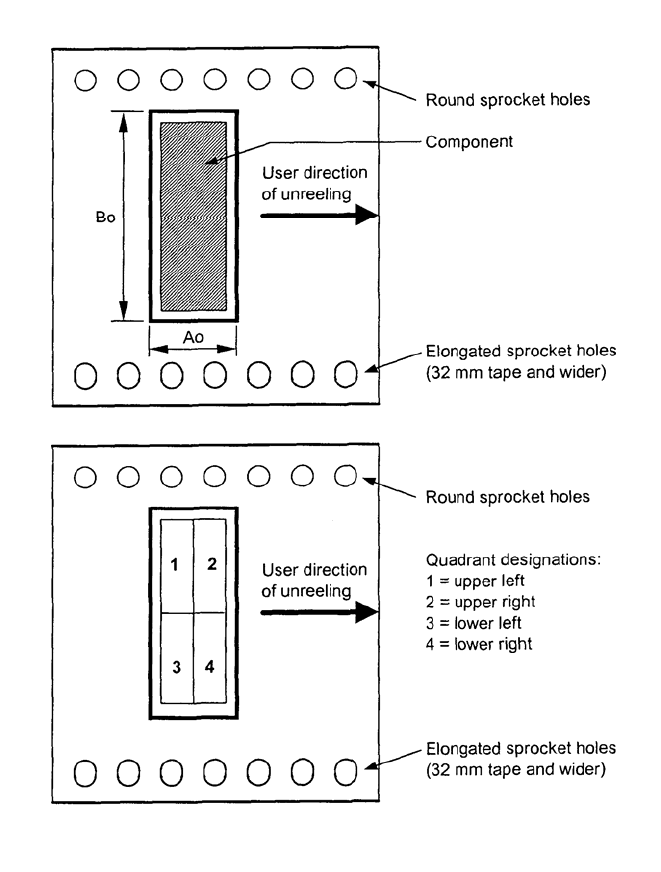

Figure 1 -- Component orientation and quadrant designations 图 1- 元件定向和象限指定
圆形齿孔
元件
用户的取件方向
椭圆形齿孔（32 毫米以上带宽）
圆形齿孔
椭圆形齿孔（32 毫米以上带宽）
用户的取件方向
象限名称
左上角
右上角
左下角
右下角
EIA-481-D
Page
7

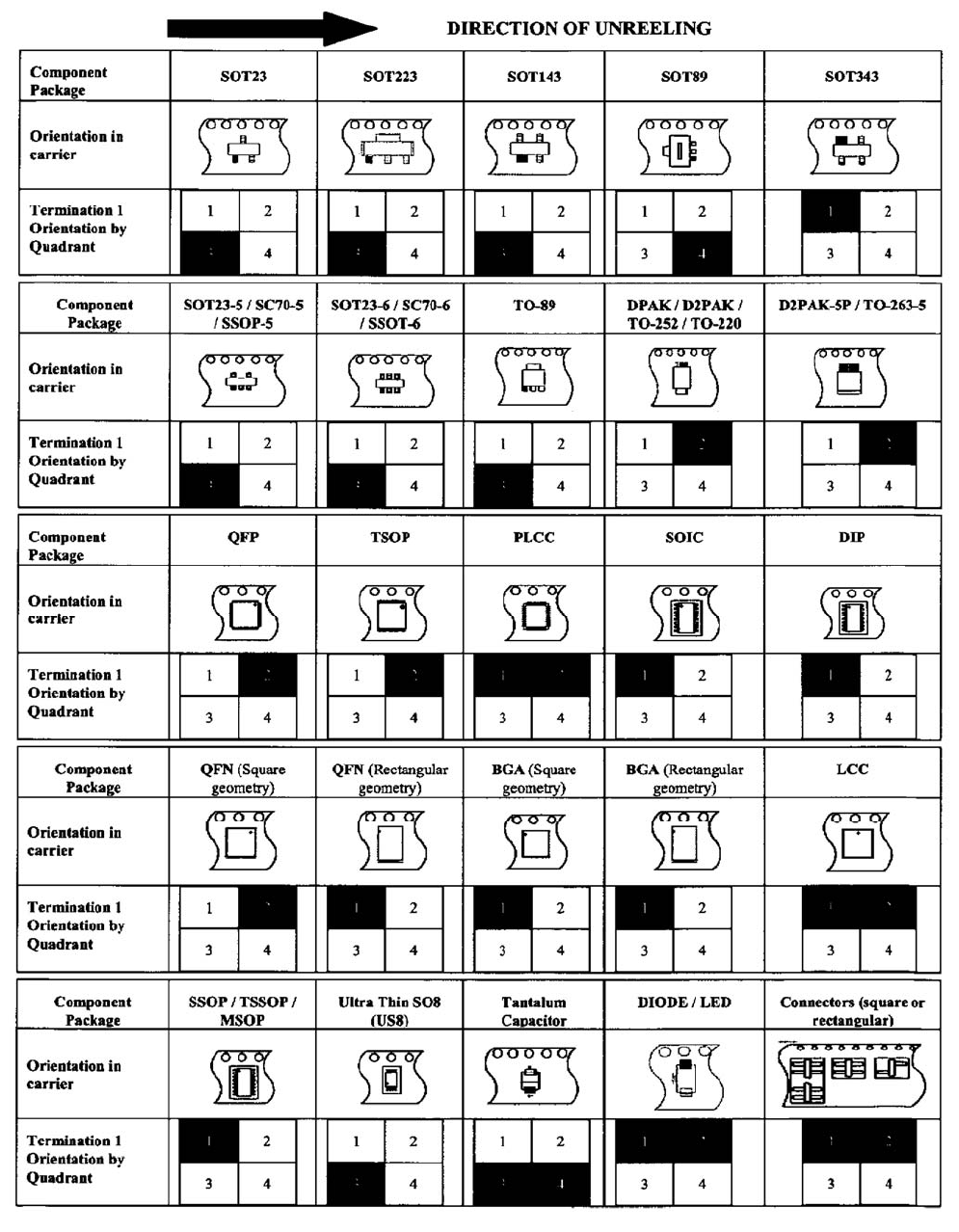

Figure 2--Orientation Guide for Commonly Used Devices 图 2 常用器件定位指南
取件方向
元件封装
在载体中的方向
在载体中的方向
在载体中的方向
在载体中的方向
在载体中的方向
脚 1 象限取向
脚 1 象限取向
脚 1 象限取向
脚 1 象限取向
脚
1
象限取向
元件封装
元件封装
元件封装
元件封装
超薄 SO8 钽电容器
二极管/发光二极管
连接器（方
形或矩形）
方形 矩形 方形 矩形
EIA-481-D
Page
8

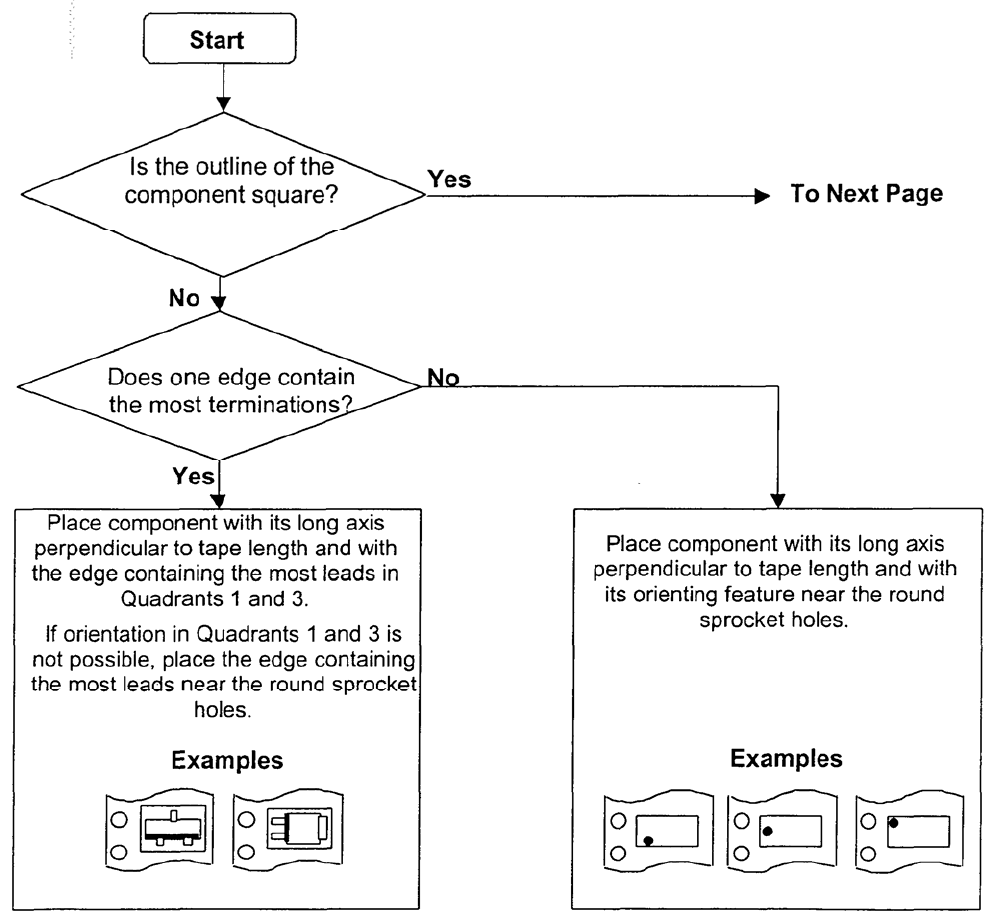

Figure 3-- Rules for determining orientation of component in tape pocket(1 of 2)图 3-确定元件在载
体格子中方向的规则(第 1 页，共 2 页)
开始
元件的外形是方形吗？
是
转下一页
否
其中的一边包含了最多的端子吗？
否
是
放置元件时元件的长轴垂直于载体的长度方向，并
且包含最多接线端的边在第 1 和第 3 象限。
如果不能在第 1 和第 3 象限定位的话，包含最多接
线端的边接近圆形齿孔侧。
例如
放置元件时元件的长轴垂直于载体的长度方向，
并且其面向定位特征接近于圆形齿孔侧。
例如
