EIA-481-D中文版----美国电子工业协会.pdf - 第23页
EIA-481-D Page 17 Figure12 -- Maximum camber for punched and embossed carrier 图 12 – 穿孔和压纹载体的最大弯曲度 T o accurately measure camber , place the starting end of the carri er tape sample on th e left end of the m easurement f…
EIA-481-D
Page
16
Figure 8 -- Maximum component rotation for punched and embossed carrier 图 8—穿孔和压纹载体
中元件的最大旋转
Figure 9 -- Maximum lateral movement for punched and embossed carrier 图 9—穿孔和压纹载体中的
元件最大移动
Figure 10 -- Bar code label area for punched and embossed carrier 图 10—穿孔和压纹载体条形码区域
Figure 11-- Bending radius for punched and embossed carrier 图 11—穿孔和压纹载体的弯曲半径
元件的最大旋转 顶视图
典型格子中心线
带度 最大旋转
典型元件中心线
元件的最大旋转 侧视图
带度 最大旋转
8毫米&12毫米载体 16-200毫米载体
最大 0.5 毫米
最大 0.5 毫米 最大 1.0 毫米
最大 1.0 毫米
顶部覆盖带
齿孔
载体
穿孔格子
底部的覆盖带
条形码区域
覆盖带
载体
圆形齿孔
压纹格子
椭圆形齿孔（32
毫米以上带宽）
条形码区域
压纹载体 穿孔载体
弯曲半径
EIA-481-D
Page
17
Figure12 -- Maximum camber for punched and embossed carrier 图 12 – 穿孔和压纹载体的最大弯曲度
To accurately measure camber, place the starting end of the carrier tape sample on the left end of the measurement fixture or
straight edge. Moving to the right, measure the allowable camber at the highest point between where the left edge and the
right edge of the carrier tape make contact with the measurement fixture or straight edge.
要精确测量弯曲度，将载体样品的开始端放置在测量制具或直边的左侧。移动到右侧，在载体与测试制具或直边接触的左、右侧之间的
最高点测量允许的弯曲度。
载体
椭圆形齿孔（32
毫米以上带宽）
圆形齿孔
在任一方向上最大 1 毫米
直边
直边
只在高出直边的载体部分测量弯曲度
EIA-481-D
Page
18

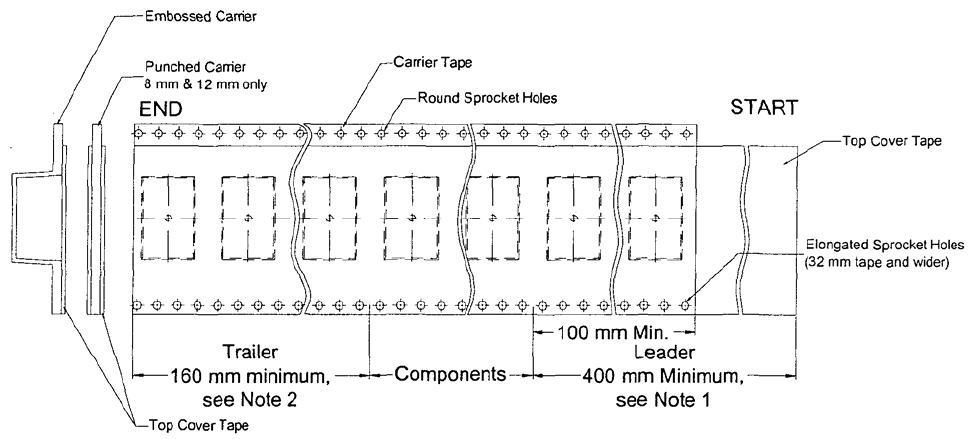

Figure 13 -- Tape leader & trailer dimensions for punched and embossed carrier 图 13 – 穿孔和压
纹载体的导带&拖引带尺寸
See Section 4.0 for requirements (all dimensions in millimeters)
详见段落 4.0 规范(所有的尺寸均以毫米为单位)
NOTES
1. There shall be a leader of 400 mm minimum of cover tape, which includes at least 100 mm of carrier tape
with empty compartments and sealed by the cover tape. All of the leader may consist of the carrier tape
with empty compartments sealed by cover tape.
导带最少有 400 毫米的覆盖带，包括最少 100 毫米封有覆盖带的空载体。所有的导带可以由封有覆盖带的空载体组成。
2. There shall be a trailer of 160 mm minimum of empty carrier tape sealed with cover tape. The entire
carrier tape must release from the reel hub as the last portion of the tape unwinds from the reel without
damage to the carrier tape and the remaining components in the cavities.
拖引带最少有 160 毫米长封有覆盖带的空载体。当取件到最后部分时，整个载体必须可从卷轴的轮轴中心松脱而不损害载体和仍留
在格子中的产品。
压纹载体
穿孔载体
只用于 8 毫米
&12 毫米
载体
圆形齿孔
开始端
结束端
顶部覆盖带
椭圆形齿孔（32
毫米以上带宽）
最少 100 毫米
最少 400 毫米，见注意事项 1 最少 160 毫米，见注意事项 2
顶部覆盖带
元件
导带 拖引带
