第 2 章 装置规格
2-14
2.5 RS-232C 通信规格
通信内容支持如下项目。
･基板 ID 读码器
・上位机链接通信
使用注意
上位机
链
接通信在双
轨规
格下无法运行。
2.5.1 通信方式
通信方式取决于主机 AT 交换机 RS-232C 的规格。基板规格如下：
通信方式 全双工同步通信
数据位 8､7bit
起始位
1bit
停止位 1､2bit
奇偶 偶数、奇数、无
比特率 600、1,200、2,400、4,800、9,600、19,200bps
流量控制 无、RTS/CTS
2.5.2 传输的数据形式
数据均以 ASCII 形式的字符串传输。
用＇ CR ＇作为 1 个文本的结束标记。。
1 个传输文本的长度包含＇ CR ＇在内最多 255 字以内。但是，不同的通信规格有不同的限制。
ASCII 形式的字符串 CR
最大 255 字
2.5 RS-232C 通信规格
2-15
2.5.3 引脚配置及及接线
引脚编号 信号 输入输出 功能
１ ＣＤ 输入 载波检测
２ ＲＸＤ 输入 接受数据
３ ＴＸＤ 输出 发送数据
４ ＤＴＲ 输出 数据终端就绪
５ ＧＮＤ 信号接地
６ ＤＳＲ 输入 数据设置就绪
７ ＲＴＳ 输出 发送请求
８ ＣＴＳ 输入 可以发送
９ ＲＩ 输入 振铃指示
使用的连接器 XM3A-0921（欧姆龙）
适合的连接器 XM3D-0921/XM2S-0911（连接器／外罩：欧姆龙）
※要点
通信方式－通过流控制、根据 RTS/CTS 选择 H/W 流时，必须连接 RTS/CTS、DTR/DSR。
CD
RXD
TXD
DTR
GND
DSR
RTS
CTS
RI
VT-S500
CD
RXD
TXD
DTR
GND
DSR
RTS
CTS
RI

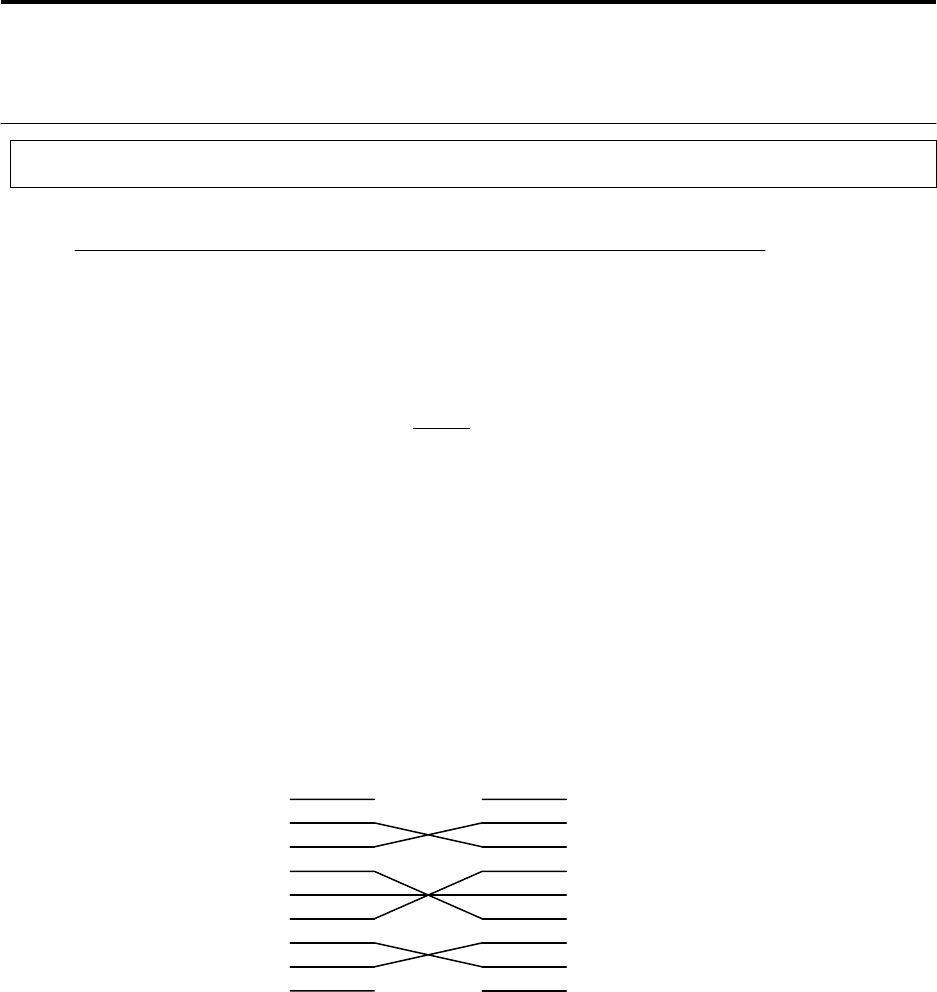

RS232C 电线（交叉）
终端装置
