第 3 章 安装・转移
3-2
3.1 安装・转移方法
对安装、移动该装置是的注意事项进行说明。
警 告
有可能造成严重受伤。
请严格按照步骤，将装置安装在平坦、且能足够承受
装置重量的地方。
使用注意
交货以及移动装置时需由本公司进行搬移。购买后，需要移动该装置时，请务必咨询本公
司营业部。

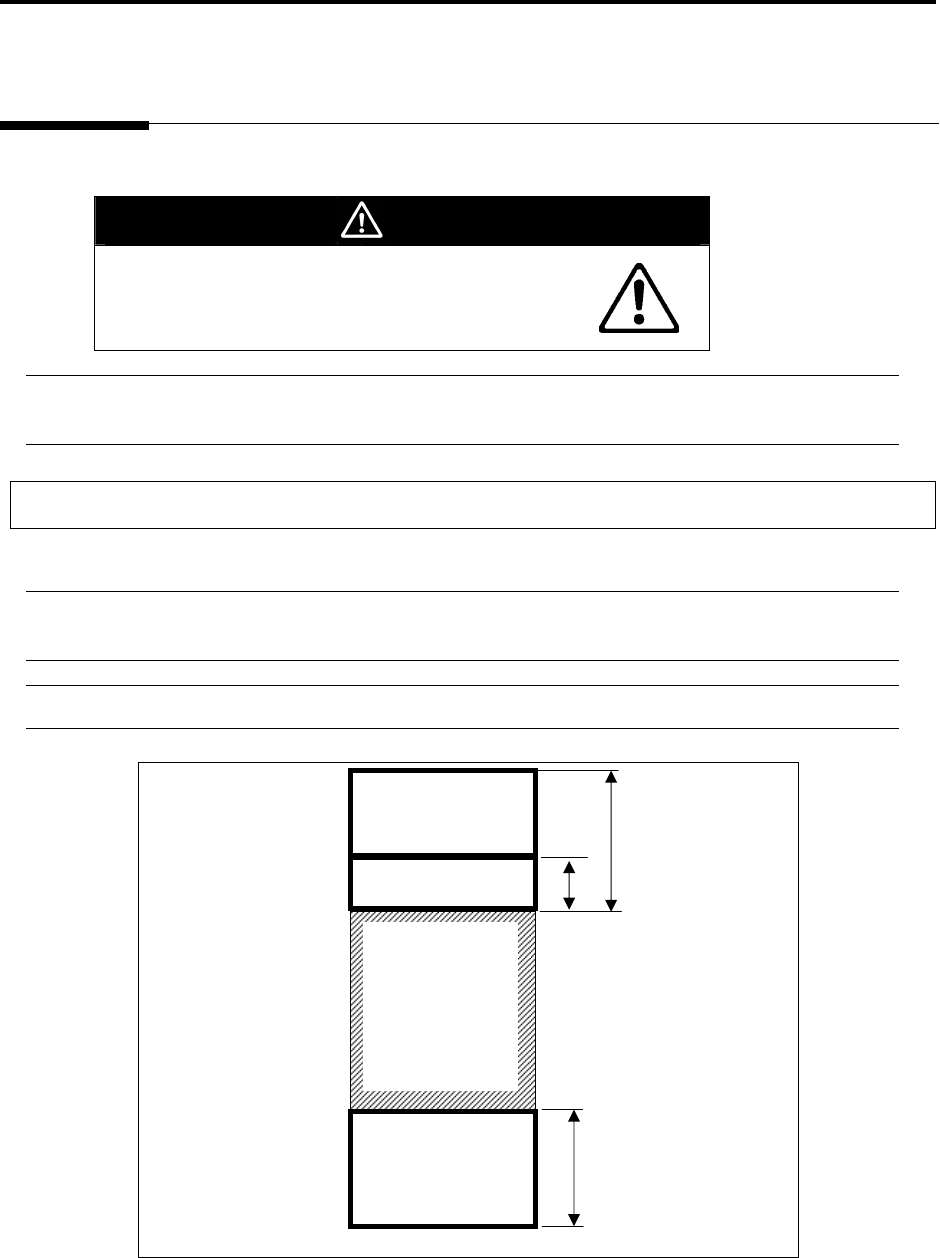

3.1.1 安装空间
安装时，我需要一个空间，如下图所示。
使用注意
请
在本装置前后确保操作及维护保养的空间。同时，在安装或加盖外盖时请勿堵塞排风
口。
使用注意
请勿将装置安装在地毯等柔软的地面上。
排风口预留空间
保养空间
200
700
该 装 置
单位：mm
保养预留空间
800
3.1 安装・转移
3-3
3.1.2 搬入搬出口外盖
为了确保本装置的安装使用，请按下图所示、在搬入搬出口安装外盖。
本章节说明的内容为搬入搬出口外盖安装范例。搬入搬出口外盖规格(尺寸范围等)请参照 S500 一般
规格说明书。
安全要点
为了确保本装置的安全使用，以防手指不慎进入装置的搬入搬出口，请在装置上下游所
安装的传输机等连接部位安装与其相应的外盖。
以下就搬入搬出口外盖安装方法进行说明。
安装搬入搬出口外盖时，请使用本装置搬入搬出口的铝制框架凹槽。
将内置螺母从开口部(参照下图)嵌入铝制框架凹槽，然后将用于安装搬入搬出口外盖的托架固定于螺
母上。
使用注意
本装置安装上所需搬入搬出口的外盖请用户自行讨论决定，并自行制作安装外盖所需的
托架。
在前侧、后侧两面安装用于搬入搬出口外盖安装的托架后，将搬入搬出口外盖固定于该托架上。
搬入搬出口外盖事例
330mm 以上
内置螺母
托架范例
外盖安装孔
