安全回路 图 安全电路图 电路图 (AC 电源 ) DC24V 电源 P24A0 （单相） Breaker 浪涌吸 收器 DC24V 电源 P24A0 静噪滤 波器 (用于接通主电 源) 功率继电器 K1 电路保护器 CP1 * OP 规格 X 轴伺服驱动程序 电源 控制电源 Y 轴伺服驱动程序 电源 控制电源 y 静噪滤 波器 电路保护器 CP2 功率继电 器 K1 电路保护 器 CP3 功率继电器 K2 个人电脑 监控 进马达 W1…
第 8 章保管、废弃
8.1 保管、废弃
为了确保本装置的安全、并对其采取正确的保管和废弃措施，请务必在保管和废弃前仔细阅读
本章节内容。
8.1.1 保管场所
请将该装置与电线分别按照以下处理措施，保管于贵公司建筑物内或租赁仓库内。
请参阅随附的「Contact List of OMRON」联系本公司营业所。
使用注意
请勿撞击装置。
使用注意
请勿将装置保管于室外或潮湿的地方。
z 供电规格
切断电源后，关闭总开关。
请关闭正面门及机柜门。
请在显眼的地方粘贴标示，并根据贵公司的规定写明物品保管责任人等内容。
8.1.2 废弃
z 该装置
废弃该装置时，请根据各地方政府的条例进行废弃。
z 电池
该装置所使用的电池如下。
UPS 电池包
BP100XS （铅蓄电池）
更换方法请参照 P6-5 6.1.3 UPS 电池的更换。
PLC 电池
CJ1W-BAT01 （锂电池）
更换方法请参照 P6-9 6.1.4 PLC 电池的更换
废弃电池时，用胶布将电池绝缘后，根据各地方政府条例进行废弃。
请作为工业废弃物进行处理。
U.S. California Notice:
This product contains a lithium battery for which the following notice applies :
Perchlorate Material - special handling may apply.
See www.dtsc.ca.gov/hazardouswaste/perchlorate

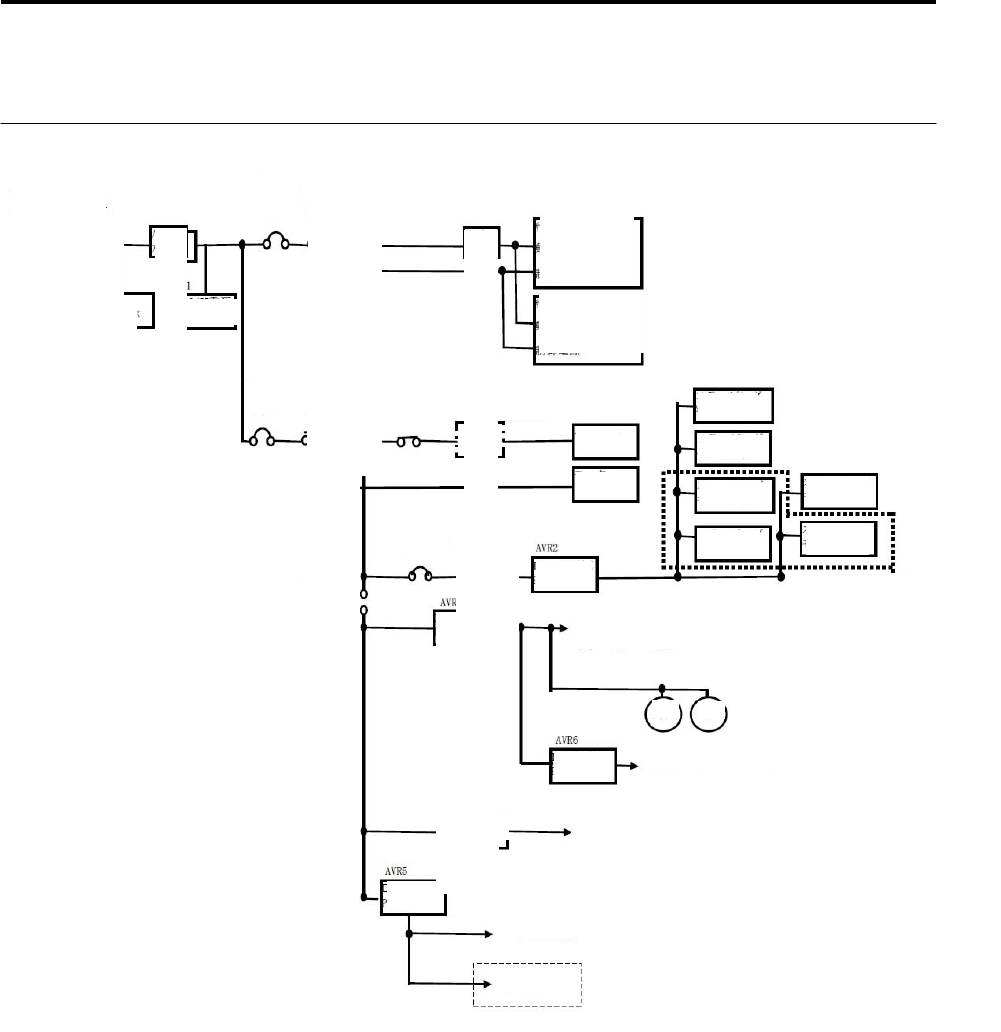

安全回路图
安全电路图
电路图(AC 电源)
DC24V 电源 P24A0
（单相）
Breaker
浪涌吸
收器
DC24V 电源
P24A0
静噪滤
波器
(用于接通主电
源)
功率继电器K1
电路保护器
CP1
* OP 规格
X 轴伺服驱动程序
电源
控制电源
Y 轴伺服驱动程序
电源
控制电源
y
静噪滤
波器
电路保护器
CP2
功率继电
器 K1
电路保护
器 CP3
功率继电器
K2
个人电脑
监控
进马达 W1 轴
进马达 W2 轴
进马达 W3 轴
进马达 V1 轴
进马达 W4 轴
进马达 V2 轴
控制类 24V、各种传感器专用电源、PLC 专
用电源、I/O 专用(PLC)电源
DC24V 电源
P24B0
DC24V 电源
P24C0
风扇
DC5V 电源
P48A0
PLC 轴控制单元专用电源
照明 LED 灯专用电源
DC12V 电源
P12A0
48 VDC Power
Supply P48A0
照相机电源
*单轨规格时不在范围
LED 基板控制电源
风扇
电路保护
器 CP4

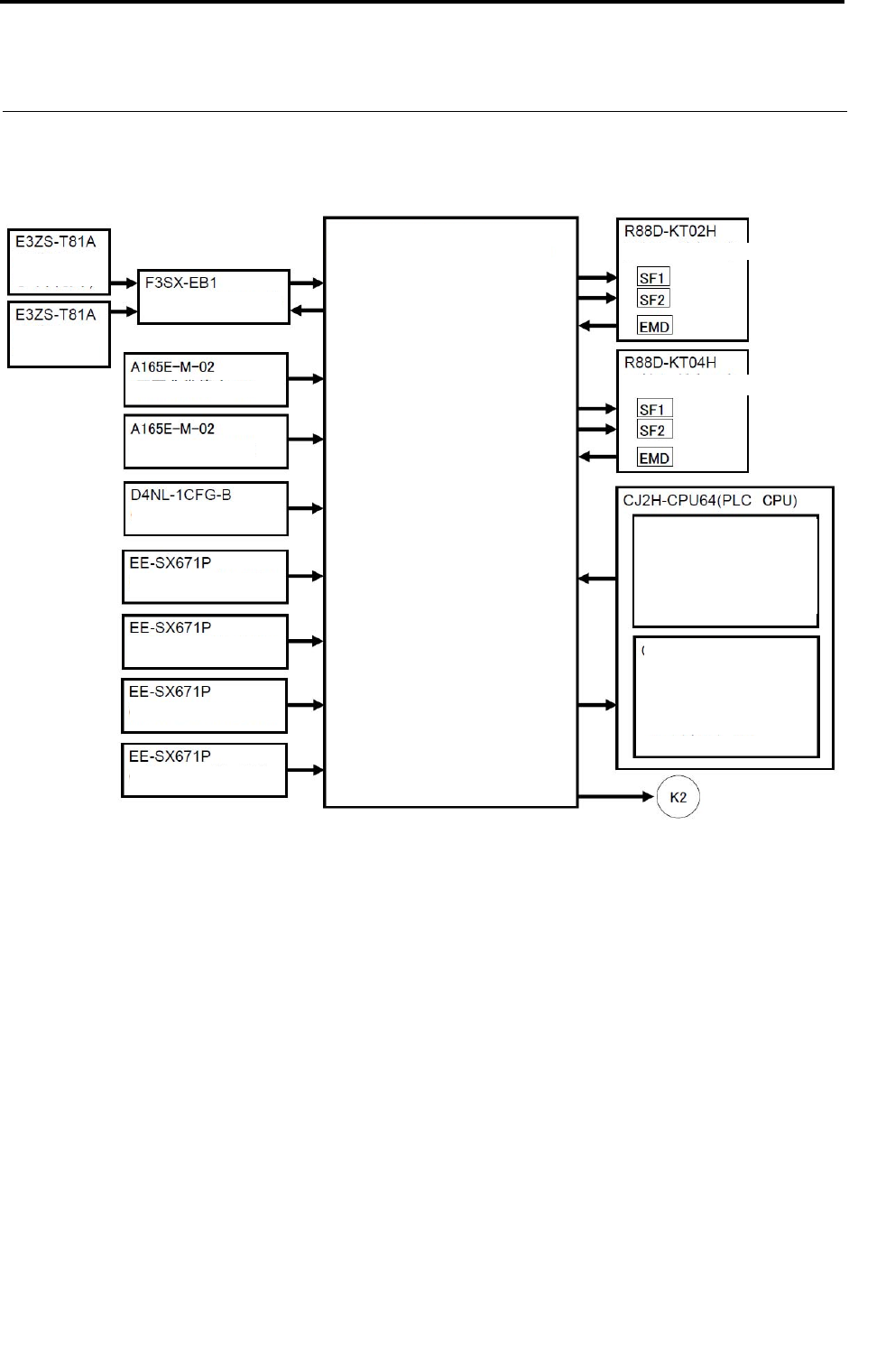

安全回路图
电路图 (安全控制器)
(右搬入口安
全传感器)
安全控制器
正面紧急停止 SW
安全门锁
步进马达的功率
反面紧急停止 SW
(X 轴静噪传感器 1)
(X 轴静噪传感器 2)
(Y 轴静噪传感器 1)
(Y 轴静噪传感器 2)
G9SP-N20S (安全控制器)
CP1W-20EDT1 (I/O 扩展单元)
X 轴伺服驱动程序
Y 轴伺服驱动程序
CJ1W-CD233 (输出单元)
<OUT>
安全复位 ON
维修保养 ON
强制通过模式切换
CJ1W-ID262 (输入单元)
<IN>
紧急停止中
开门 异常
安全传感器 ON
Stepping Motor Power
(左搬入口安
全
传
感器
)
