3.2 电 源 连 接 3-7 5. 用电缆扎带将电源线固定于扎带底座 ( 下图 3 处○位置 ) 。 本装置附带的电源线电源连接侧为未处理状态，故请根据所连接的电源 进行加工。 6. 按照拆开时的逆顺序重新装上总开关 外盖、关闭机柜。 关闭机柜后，请使用专用钥匙上锁。 注 意
第 3 章 安装・转移
3-6
3.
对电源线进行接线。

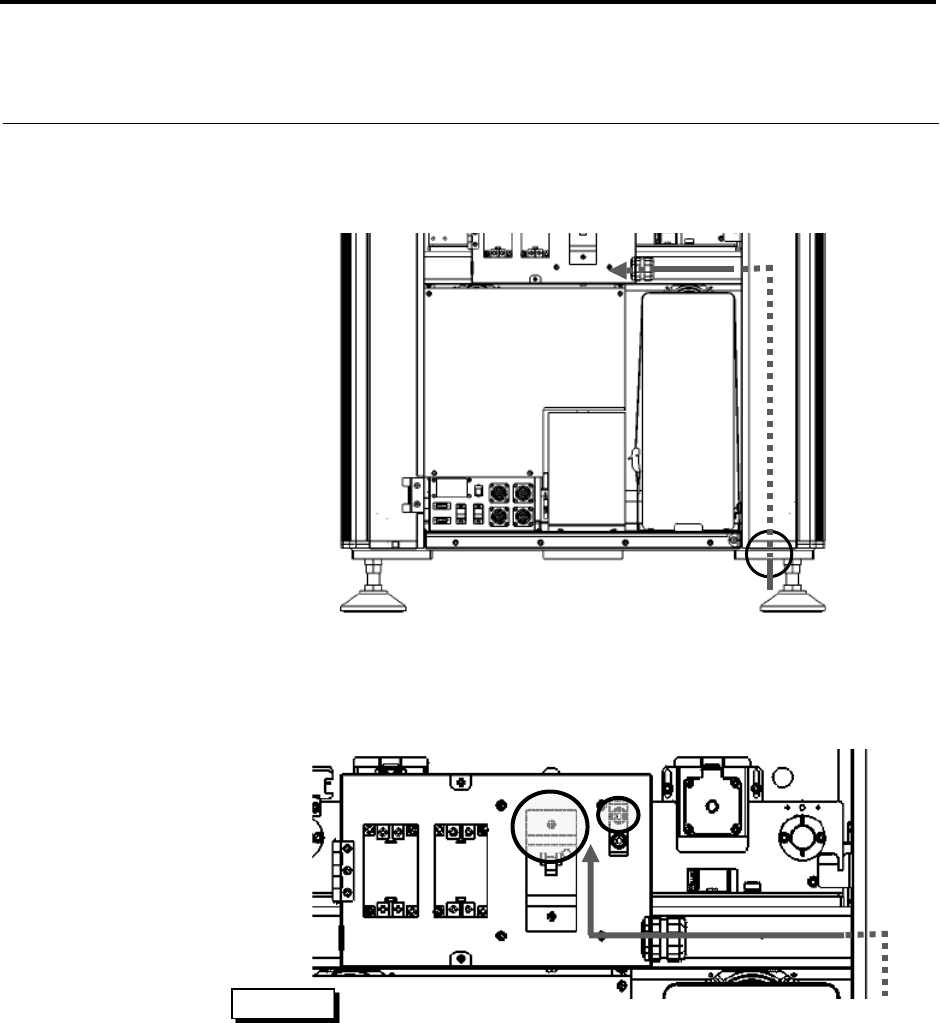

将电源线穿过装置前面右下方底部的电缆出口（下图○位置）进行接线。
（接线路径参照下图箭头所示）
4.
将电源线连接至接线排。
将接地线连接至接地板上侧的端子(下图右○位置)。然后用螺丝刀取下
总开关接线端子的保护板 (下图左○位置)、再连接电源线。电线上贴
有标签，将 L1 连接至接线排左侧、L2 连接至接线排右侧。
将电源线连接至接线排时，请使用圆形冷压绝缘接线端子。
提 示
3.2 电源连接
3-7
5.

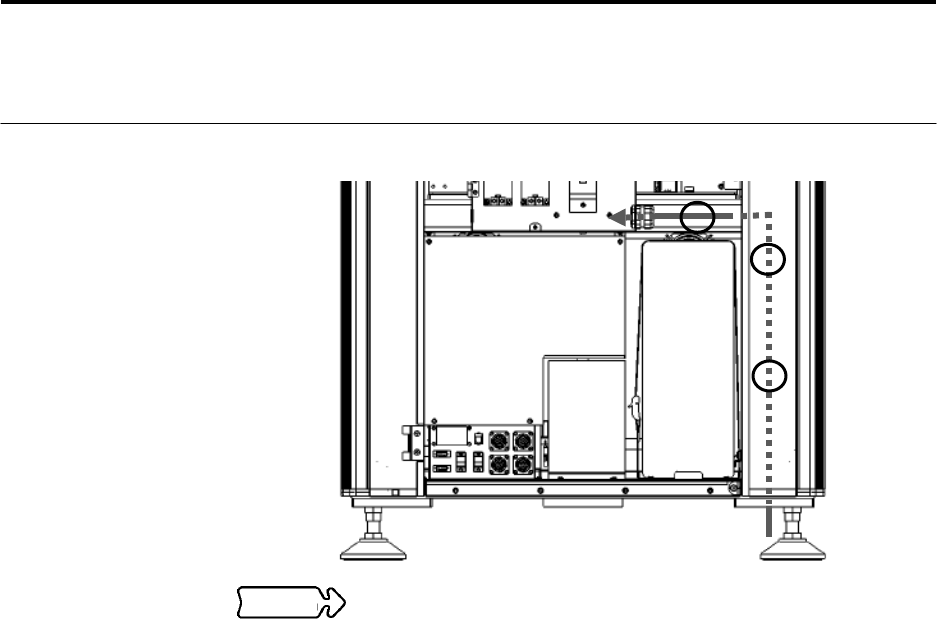

用电缆扎带将电源线固定于扎带底座
(
下图
3
处○位置
)
。
本装置附带的电源线电源连接侧为未处理状态，故请根据所连接的电源
进行加工。
6.
按照拆开时的逆顺序重新装上总开关外盖、关闭机柜。
关闭机柜后，请使用专用钥匙上锁。
注 意
4-1
4 日常运行
4.1 上电与断电 ..................................................... 4-2
4.1.1 上电 ........................................................... 4-2
4.1.2 断电 ........................................................... 4-4
4.2 打开或关闭正面门 ........................................... 4-6
