4.3 Installation des Betriebssystems Windows XP Embedded

HINWEIS

Stellen Sie vor Beginn der Arbeiten sicher, dass im BIOS in der Start-Reihenfolge die

CD/DVD an erster Stelle steht, damit der Rechner vom DVD-Laufwerk gestartet werden

kann.

► Falls notwendig, sichern Sie die Maschinendaten manuell.

Wenn Sie Windows XP Embedded auf einen Visionrechner in Zwei-Rechnerbetrieb installieren,

müssen folgende Schritte durchgeführt werden:

► Stecken Sie die Tastatur vom Maschinenrechner auf den Visionrechner um.

► Schalten Sie den Videomultiplexer auf den Visionrechner um.

► Stecken Sie das USB-Kabel für das DVD-Laufwerk vom Maschinenrechner an den

Visionrechner.

4.3.1 Installations-CD/DVD einspielen

► Legen Sie die Installations-CD/DVD für CPU 627 oder CPU 627B/827B in das DVD-Laufwerk

ein.

► Schalten Sie den Rechner ein, um ihn von CD/DVD zu starten bzw. starten Sie den Rechner

neu wenn er bereits eingeschaltet war.

► Drücken Sie eine beliebige Taste, wenn die Meldung "Press any key to boot from CD Rom"

angezeigt wird.

► Folgen Sie den Anweisungen des Restore-Installation-Vorganges (Bildschirm im Textmodus).

Nach automatischer Überprüfung des Systems wird die Sprachauswahl angezeigt:

1. Deutsch

2. English

► Wählen Sie die gewünschte Sprache aus.

Auswahl bei den Wiederherstellungsoptionen:

1. Nur Systempartition wiederherstellen (Partition C wird überspielt, D bleibt erhalten)

2. Zielspeicher komplett wiederherstellen (Bei Erstinstallation immer diese Variante

wählen)

3. Abbrechen

► Wählen Sie eine Option aus und bestätigen Sie die Sicherheitsabfrage.

Das Betriebssystem wird installiert und anschließend der Rechner automatisch neu gestartet.

Nach kurzer Zeit wird die Meldung Restore beendet angezeigt und Sie werden aufgefordert den

Datenträger zu entfernen und den Rechner neu zu starten.

► Entnehmen Sie die CD/DVD aus dem DVD-Laufwerk und drücken Sie eine beliebige Taste.

Der Rechner startet und das Windows Login-Fenster erscheint (der erste Hochlauf kann einige

Minuten dauern).

► Legen Sie die Software-CD "SIPLACE XP embedded Configurator" in das DVD-Laufwerk ein.

► Melden Sie sich als Administrator ohne Kennwortangabe an.

Windows XP Embedded SP2 / Installationsanleitung Ausgabe 05/2011 Edition

4.3.2 Rechnerkonfiguration auswählen

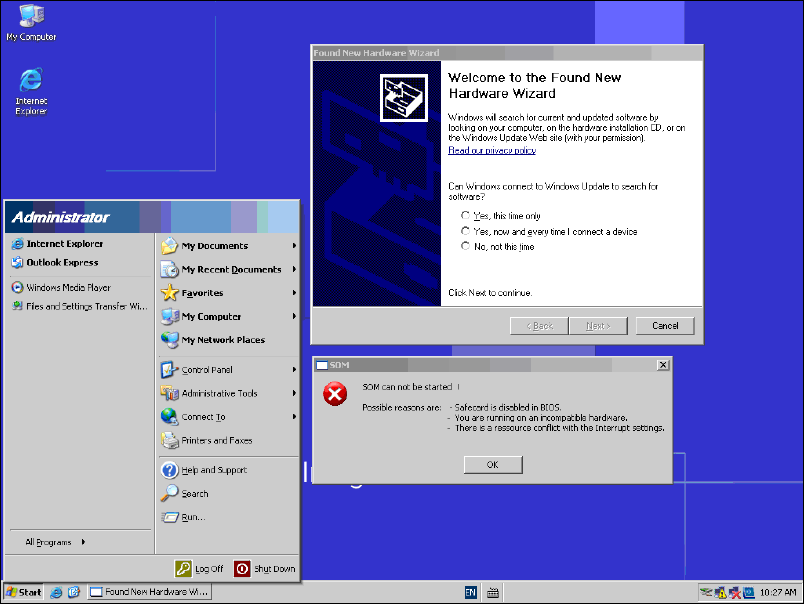

Nach dem Neustart werden Dialoge zu nicht installierter Hardware angezeigt:

Abbildung 4-1: Nicht installierter Haardware

► Ignorieren Sie diese Meldungen!

► Öffnen Sie den Windows Explorer (z.B. über "My Computer" auf dem Desktop) und navigieren

Sie zum DVD-Laufwerk.

► Doppelklicken Sie auf die Datei XPeConfigurator.hta von der Software-CD, um "SIPLACE XP

embedded Configurator" zu starten.

Windows XP Embedded SP2 / Installationsanleitung Ausgabe 05/2011 Edition

Das folgende Fenster wird angezeigt:

Abbildung 4-2: Fenster SIPLACE XP embedded Configurator

► Geben Sie die Stations-IP-Adresse für SIPLACE Pro LAN ein (nur bei einem Stationsrechner

erforderlich) und wählen Sie die passende Rechnerkonfiguration aus.

Die SIPLACE-Einstellungen werden automatisch durchgeführt und der Rechner danach neu

gestartet.

Nach dem Neustart sind Sie als Operator angemeldet.

► Entfernen Sie die Software-CD aus dem DVD-Laufwerk.
