8 Drehverschraubung, Schalldämpfer und Haltekreis
8.4 Haltekreis tauschen
100 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
Ausbau
► Bauen Sie die Frontplatte ab.
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Bauen Sie die Drehverschraubung aus.
8.2 "Drehverschraubung tauschen" [}93]

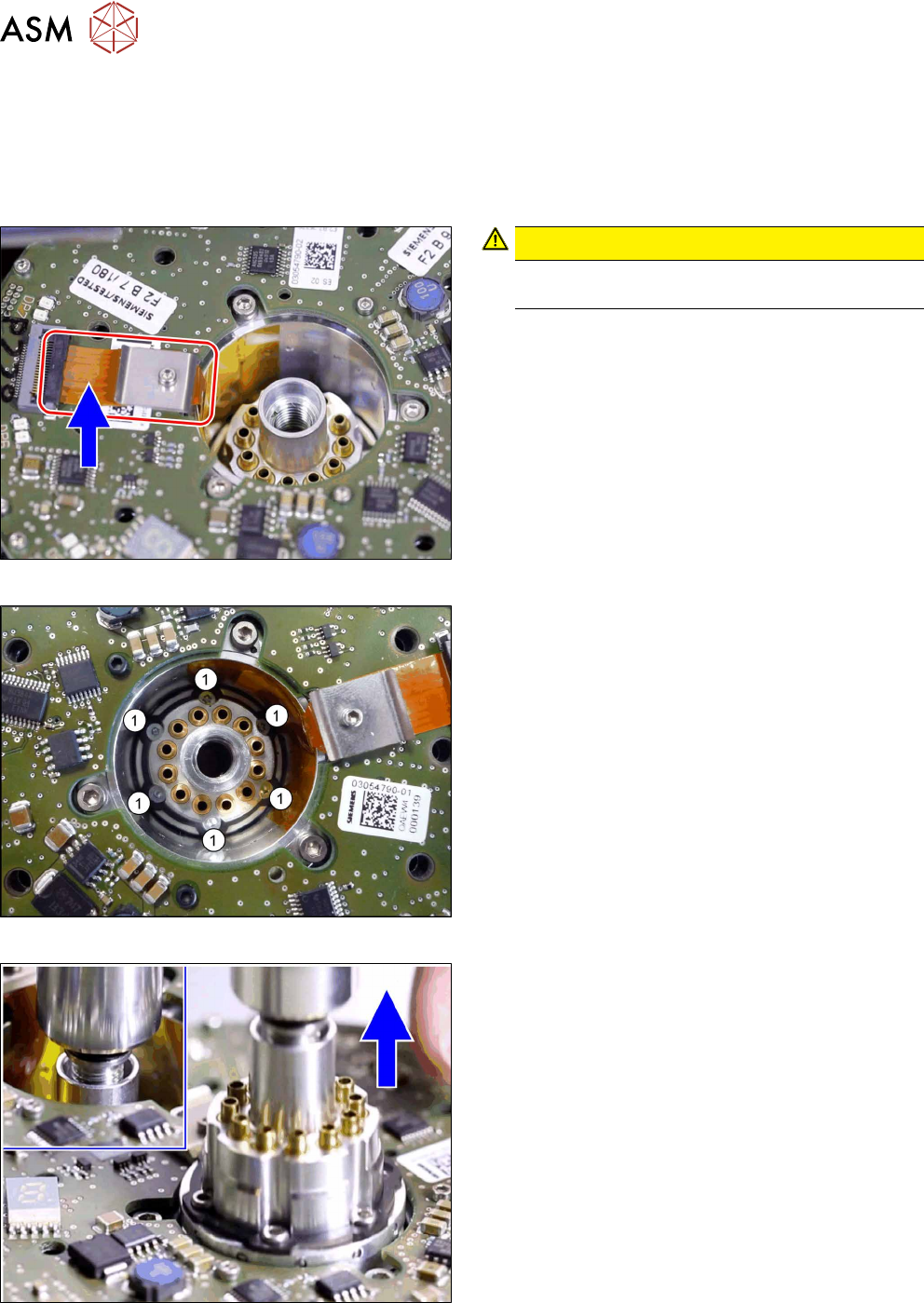

Abb.171: Flexprint-Kabel
 VORSICHT!
Achten Sie darauf das Flexprint-Kabel nicht
zu beschädigen.
.
Abb.172: Haltekreis
► Entfernen Sie die sechs Befestigungsschrau-
ben(1) des Haltekreises.
► Schrauben Sie die Drehverschraubung wieder in
das Haltekreisgewinde und ziehen Sie den Halte-
kreis vorsichtig heraus.
Abb.173: Haltekreis entnehmen
► Entnehmen Sie den Haltekreis mit Hilfe der Dreh-
verschraubung.
8 Drehverschraubung, Schalldämpfer und Haltekreis
8.4 Haltekreis tauschen
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 101
Einbau
HINWEIS
Dichtungen
► Wenn Sie einen gereinigten Haltekreis einbauen, dann verwenden Sie neue Dichtun-
gen aus dem "Dichtungssatz Haltekreis" [03095007‑xx]. Bewahren Sie die restlichen
Dichtungen auf.
Abb.174: Haltekreis-Dichtung
► Setzen Sie die Dichtung in den Haltekreis ein.
Achten Sie auf die korrekte Passposition des Stif-
tes.
Abb.175: Haltekreis-Befestigungsschrauben
► Setzen Sie die sechs Befestigungsschrauben in
den Haltekreis ein.
Abb.176: Haltekreis einsetzen
► Setzen Sie den Haltekreis vorsichtig ein. Achten
Sie auf die korrekte Passposition des Stiftes(2).
Der Haltekreis muss beim Einsetzen einrasten.
 VORSICHT!
Achten Sie darauf das Flexprint-Kabel(1)
nicht zu beschädigen.
.
8 Drehverschraubung, Schalldämpfer und Haltekreis
8.4 Haltekreis tauschen
102 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
Abb.177: Haltekreis befestigen
► Ziehen Sie die sechs Befestigungsschrauben
leicht an.
► Ziehen Sie die sechs Befestigungsschrauben des
Haltekreises mit einem Drehmoment von
0,2Nm über Kreuz an.
Abb.178: Dichtung einsetzen
► Setzen Sie die obere Dichtung ein.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgenden Abschnitten:
8.3.3 "Schalldämpfer tauschen" [}96]
8.2 "Drehverschraubung tauschen" [}93]
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Beachten Sie dabei insbesondere die Drehmomente.
