7 Druckregelventil (DRV) 7.4 Kleinteile am DRV tauschen 82 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 7.4 Kleinteile am DRV tauschen HINWEIS Beispielhafte Darstellung Der Tausch ist bespielhaft am Druckrege…
7 Druckregelventil (DRV)
7.3 Kabel am DRV tauschen [03063596‑xx]
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 81
7.3 Kabel am DRV tauschen [03063596‑xx]
Teile, Hilfsmittel und Werkzeug
●
Kabel vom Zwischenverteiler (ZV2) zum Druckregelventil CPP [03063596‑xx]
Übersicht
Abb.127: Druckregelventil
1. Druckregelventil
2. Stecker am Druckregelventil
3. Kabel [03063596‑xx]
4. Stecker am ZV2
5. ZV2
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau
► Ziehen Sie den Stecker des Kabels am ZV2 ab. Drücken Sie dazu den Stecker seitlich leicht
zusammen um die Verriegelung zu lösen.
1. DRV
2. Zugentlastung mit zwei Befestigungsschrauben
und Stecker
3. Kabel [03063596‑xx]
► Entfernen Sie die beiden Befestigungsschrauben
der Zugentlastung(2) und nehmen Sie die Zug-
entlastung ab.
► Ziehen Sie den Stecker des Kabels am DRV ab.
Drücken Sie dazu den Stecker seitlich leicht
zusammen um die Verriegelung zu lösen.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Drücken Sie auch beim Anstecken die Stecker seitlich leicht zusammen um die Verrie-
gelung zu lösen.
7 Druckregelventil (DRV)
7.4 Kleinteile am DRV tauschen
82 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
7.4 Kleinteile am DRV tauschen
HINWEIS
Beispielhafte Darstellung
Der Tausch ist bespielhaft am Druckregelventil (DRV) für den SIPLACE Twin beschrieben.
Die Vorgehensweise an anderen DRV ist analog.
Teile, Hilfsmittel und Werkzeug
Wählen Sie das benötigte Ersatzteil:
●
Furchschrauben:

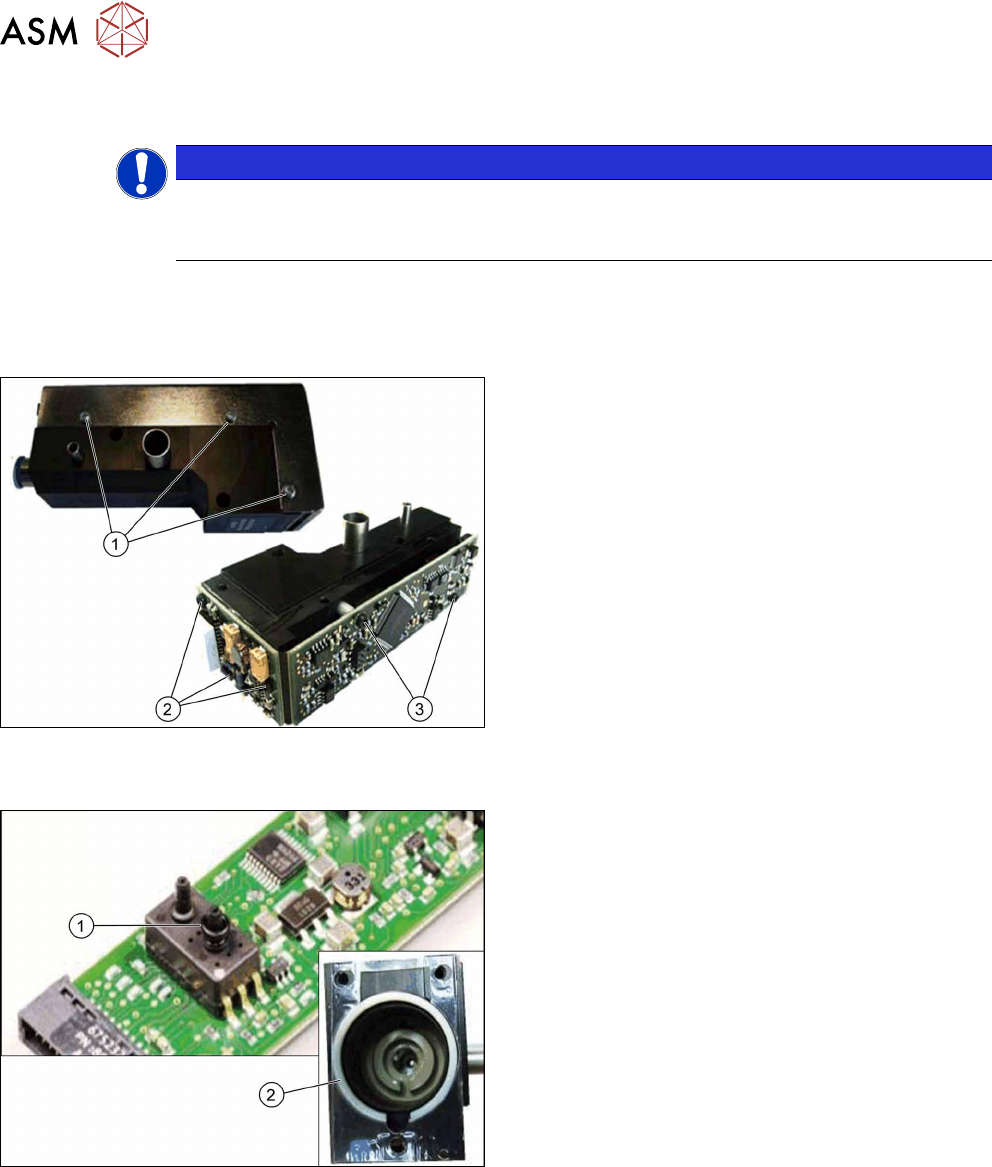

Abb.128: Schrauben
1. Furchschraube PT-WN1442-2,5X6-PT10
[03119666‑xx]
Furchschraube PT-WN1413-2,5X6-PT10
[03119678‑xx]
2. Furchschraube PT-WN1442-2,5X8-PT10
[03119677‑xx]
3. Furchschraube PT-WN1412-2,5X14-PT10
[03119676‑xx]
●
O-Ring / Zentrier-Ring:
Abb.129: O-Ring, Zentrier-Ring
1. O-Ring I3601 B-1,5X1,08-N-NBR70
[03119672‑xx]
2. Zentrier-Ring VADI-MPPE-QS6-24VDC–SA
[03119675‑xx]
7 Druckregelventil (DRV)
7.4 Kleinteile am DRV tauschen
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 83
●
Distanzhülse:

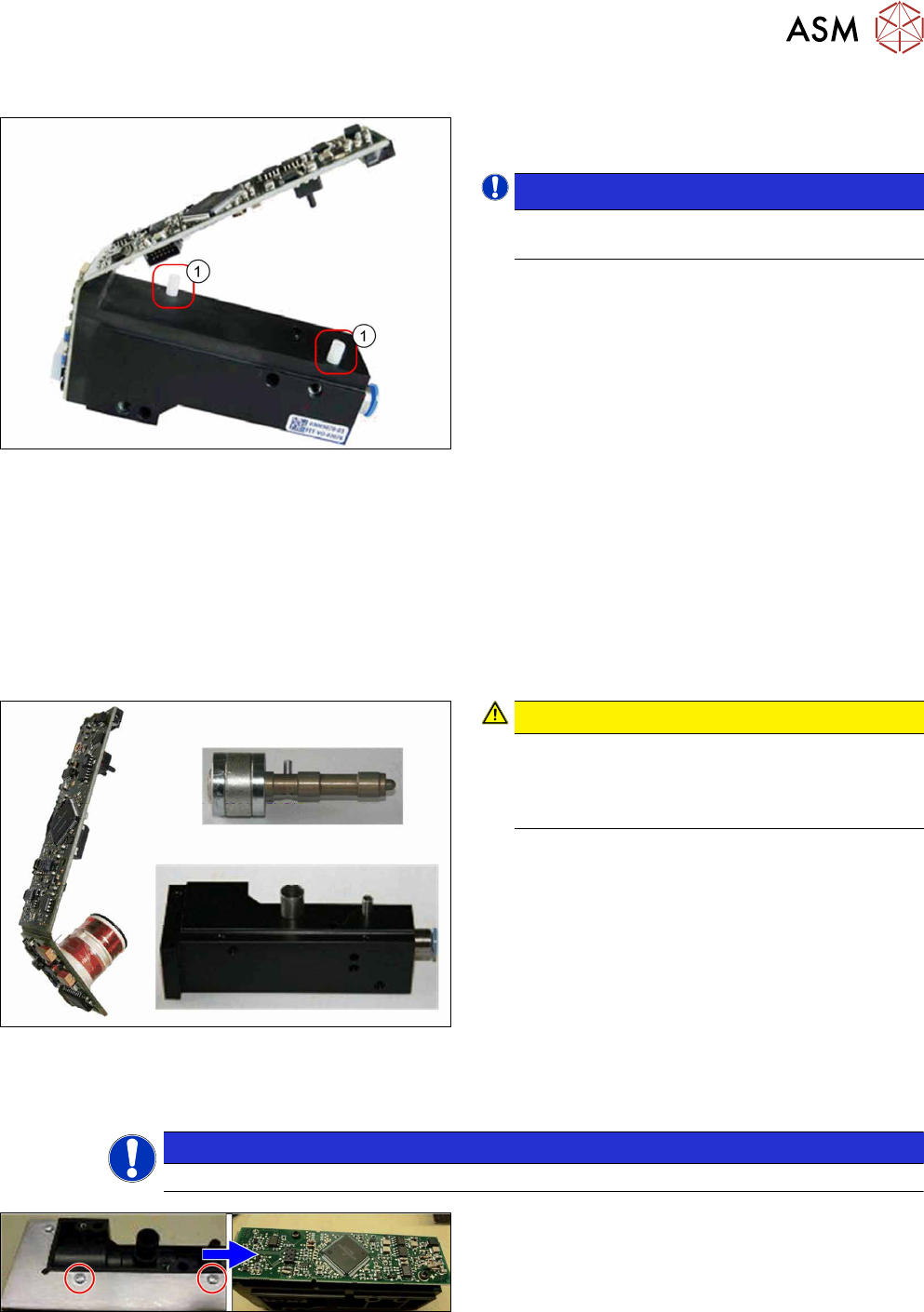

Abb.130: Distanzhülse
1. Distanzhülse VADI-MPPE-QS6-24VDC–SA
[03119674‑xx]
HINWEIS!
Neuere Versionen des DRV haben diese
Distanzhülsen nicht mehr.
.
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau
Abb.131: DRV-Teile
VORSICHT!
Teile nicht mischen
Die DRV-Teile sind aufeinander abgestimmt und
dürfen nicht mit Teilen anderer DRV gemischt
werden.
.
► Bauen Sie das Druckregelventil aus.
7.1 "DRV tauschen [03072785‑xx]" [}77]
HINWEIS
Je nach zu tauschendem Ersatzteil sind nicht alle der folgenden Ausbauschritte notwendig.
Abb.132: Blechabdeckung abnehmen
► Entfernen Sie die drei Schrauben der Blechab-
deckung und nehmen Sie die Blechabdeckung
ab.
