5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.7 Energieübertragung Stator tauschen [03068842‑xx] (nurKöpfe abFS05)
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 67

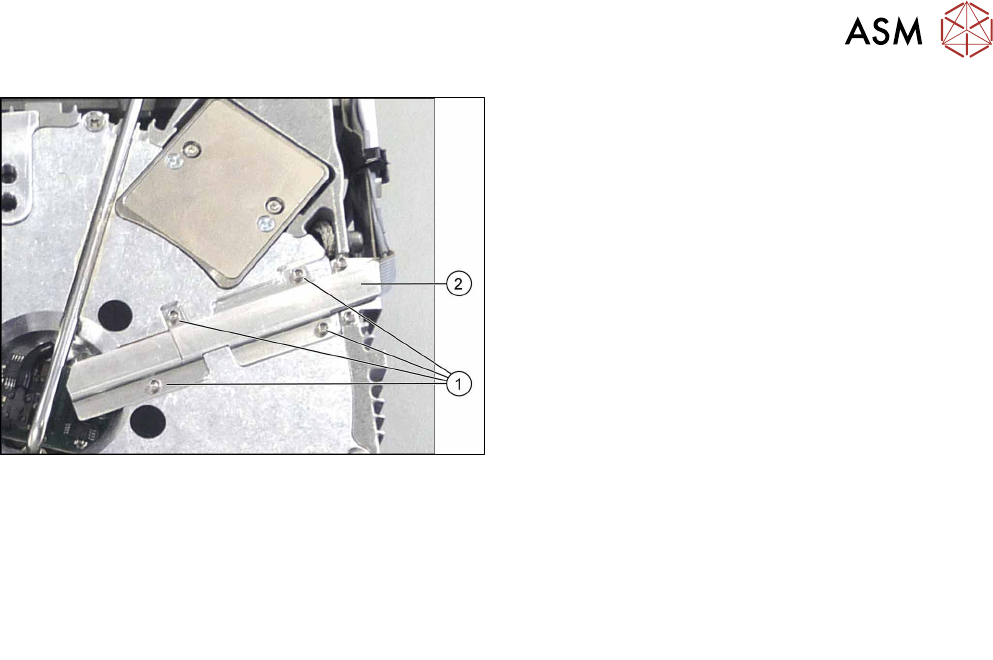

Abb.108: Abdeckung und Kabelbinder
► Befestigen Sie die Abdeckung(2) mit vier Befes-
tigungsschrauben(1).
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgenden Abschnitten:
5.3 "Schliffscheibe tauschen [03055431‑xx]" [}45]
5.2 "Stern aus- und einbauen (nurKöpfe abFS05)" [}41]
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Beachten Sie dabei insbesondere die Drehmomente.
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.7 Energieübertragung Stator tauschen [03068842‑xx] (nurKöpfe abFS05)
68 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
6 DP‑Antriebe
6.1 DP‑Antrieb tauschen
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 69
6 DP‑Antriebe
6.1 DP‑Antrieb tauschen
Teile, Hilfsmittel und Werkzeug
●
Wählen Sie den passenden DP‑Antrieb:
– CPP: DP‑Antrieb komplett (inkl. 3 Schrauben, ohne Linearführung) [03050314-xx]
– CPP M: DP‑Antrieb komplett – CPPM [03153724‑xx]
Übersicht
Abb.109: DP-Antrieb
1. Der Stecker wird an der Regeleinheit der SCS
angesteckt und verschraubt.
2. Motor
3. Anschraubfläche für die Linearführung
4. Vakuumanschluss
5. Messsystem
Auflösung: 278digitproGrad bzw.
100.000digitproUmdrehung
6. Blendschutzkappe
7. Pipettenschnittstelle
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
