5 Frontplatte, Stern, Z-Achse und Schliffscheibe 5.2 Stern aus- und einbauen (nurKöpfe abFS05) 44 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 Abb.62: Schläuche anschließen ► Schieben Sie die Schläuche mit…
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.2 Stern aus- und einbauen (nurKöpfe abFS05)
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 43
Einbau
Abb.59: Korrekte Position der Schliffscheibe
VORSICHT!
Achten Sie darauf, dass die Schliffscheibe (1)
korrekt zwischen Rückplatte und Stern sitzt
(Nuten). Die Stifte auf der Schliffscheibe müssen
dabei in Richtung Rückplatte zeigen.
.
Abb.60: Pin
► Setzen Sie den Stern in den Kopf ein.
VORSICHT!
Achten Sie beim Einsetzen des Sterns darauf,
den Pin am Kopf in die entsprechende Ausspa-
rung am Stern zu setzen.
.
Abb.61: Stern befestigen
► Befestigen Sie den Stern mit zwölf Befestigungs-
schrauben.
Ziehen Sie die Schrauben über Kreuz mit einem
Drehmoment von 0,20Nm an.
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.2 Stern aus- und einbauen (nurKöpfe abFS05)
44 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018

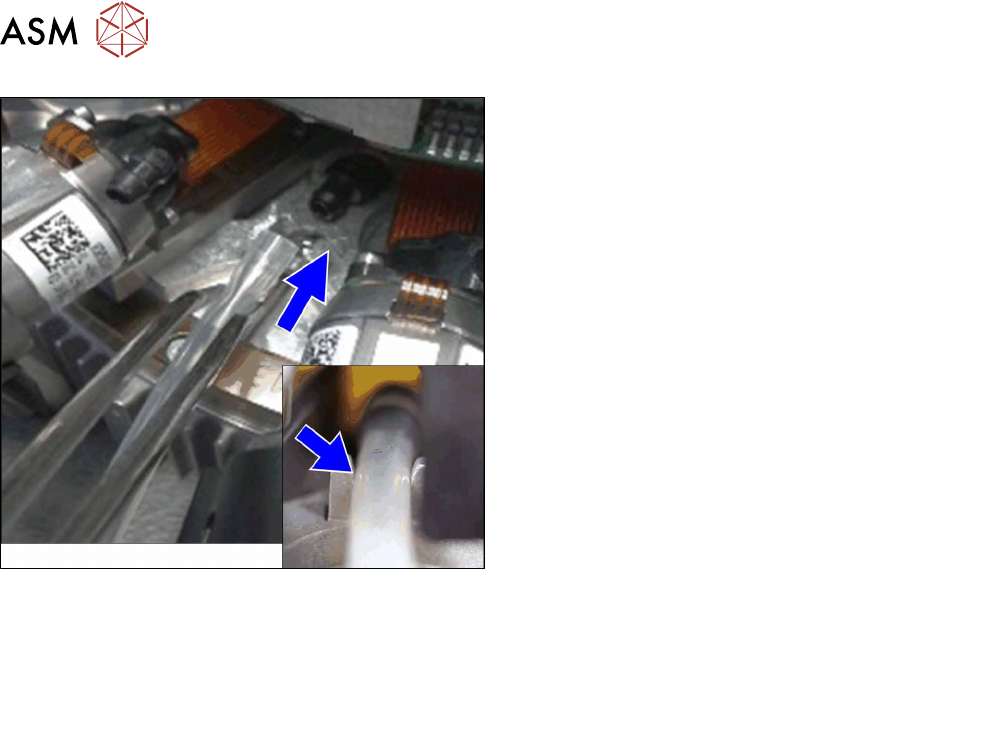

Abb.62: Schläuche anschließen
► Schieben Sie die Schläuche mit der Pinzette auf
die Anschlüsse.
– Achten Sie auf die korrekte Orientierung des
Schlauches.
– Achten Sie darauf die Schläuche nicht zu
beschädigen!
– Siehe auch: 6.3 "Schlauch am DP-Antrieb tau-
schen [03015920Sxx]" [}73]
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgendem Abschnitt:
8.2 "Drehverschraubung tauschen" [}93]
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Beachten Sie dabei insbesondere die Drehmomente.
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.3 Schliffscheibe tauschen [03055431‑xx]
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 45
5.3 Schliffscheibe tauschen [03055431‑xx]
HINWEIS
CPP-Köpfe vor Version 05
Der Tausch der Schliffscheibe muss bei CPP-Köpfen vor Version 05 über die Rückplatte
erfolgen. Hierbei besteht ein hohes Risiko die Inkrementalscheibe des Sternmotors zu
beschädigen. Dies wäre gleichzusetzen mit einer irreparablen Beschädigung des ganzen
Kopfes.
► Wir empfehlen daher für diese Köpfe die Einsendung an SIPLACE.
► Bei Köpfen ab Version 05 kann die Schliffscheibe von vorne durch Demontage der
Frontplatte und des Sterns getauscht werden.
Teile, Hilfsmittel und Werkzeug
●
Schliffscheibe für CPP [03055431‑xx]
Übersicht
Abb.63: Aufbau CPP-Kopf
1. Rückplatte
2. Schliffscheibe
3. Stern
4. Frontplatte
Abb.64: Schliffscheibe
Schliffscheibe [03055431‑xx]
HINWEIS!
O‑Ringe
Achten Sie darauf dass die beiden O‑Ringe vor-
handen sind.
.
