5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.5 Single Core Solution (SCS) tauschen [03054790Sxx] (nurKöpfe abFS05)
54 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
Abb.86: Stecker anschließen
► Stecken Sie die Stecker(1) aller zwölf
DP‑Antriebe an der SCS an.
Drücken Sie dazu den Stecker mit dem Finger in
Position bis der Stecker einrastet.
Bei Bedarf können Sie dazu die SCS etwas
anheben.
VORSICHT!
Achten Sie darauf die Flexprint-Kabel der
DP-Antriebe nicht zu beschädigen.
.
Abb.87: SCS befestigen
► Befestigen Sie die SCS mit drei Befestigungs-
schrauben.
Drehmoment: 0,4Nm
Abb.88: Flexprint-Kabel anschließen
► Legen Sie die weiße Unterlage(1) in die Ausspa-
rung des SCS unter das Flexprint-Kabel.
VORSICHT!
Achten Sie auf die richtige Einbaulage der
weißen Unterlage(1).
.
► Legen Sie den Kontaktschuh des Flexprint-
Kabels in den Stecker(2) und verriegeln Sie die-
sen.
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.5 Single Core Solution (SCS) tauschen [03054790Sxx] (nurKöpfe abFS05)
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 55
Abb.89: Zugentlastung montieren
► Montieren Sie die Zugentlastung für das Flex-
print-Kabel.
Ziehen Sie die Schraube handfest an.
VORSICHT!
Achten Sie auf die richtige Einbaulage der
Unterlage (1) und der Abdeckung (2).
.
Abb.90: Stecker mit Schrauben fixieren
► Montieren Sie für alle zwölf DP-Antriebe die bei-
den Schrauben(1), welche die Stecker mit den
Flexprint-Kabeln an der SCS fixieren.
Drehmoment: 0,1Nm
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgenden Abschnitten:
8.4 "Haltekreis tauschen" [}99]
5.2 "Stern aus- und einbauen (nurKöpfe abFS05)" [}41]
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Beachten Sie dabei insbesondere die Drehmomente.
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.5 Single Core Solution (SCS) tauschen [03054790Sxx] (nurKöpfe abFS05)
56 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
5.5.1 Power-Modul für 12 DP‑Antriebe [03054771‑xx]
Übersicht

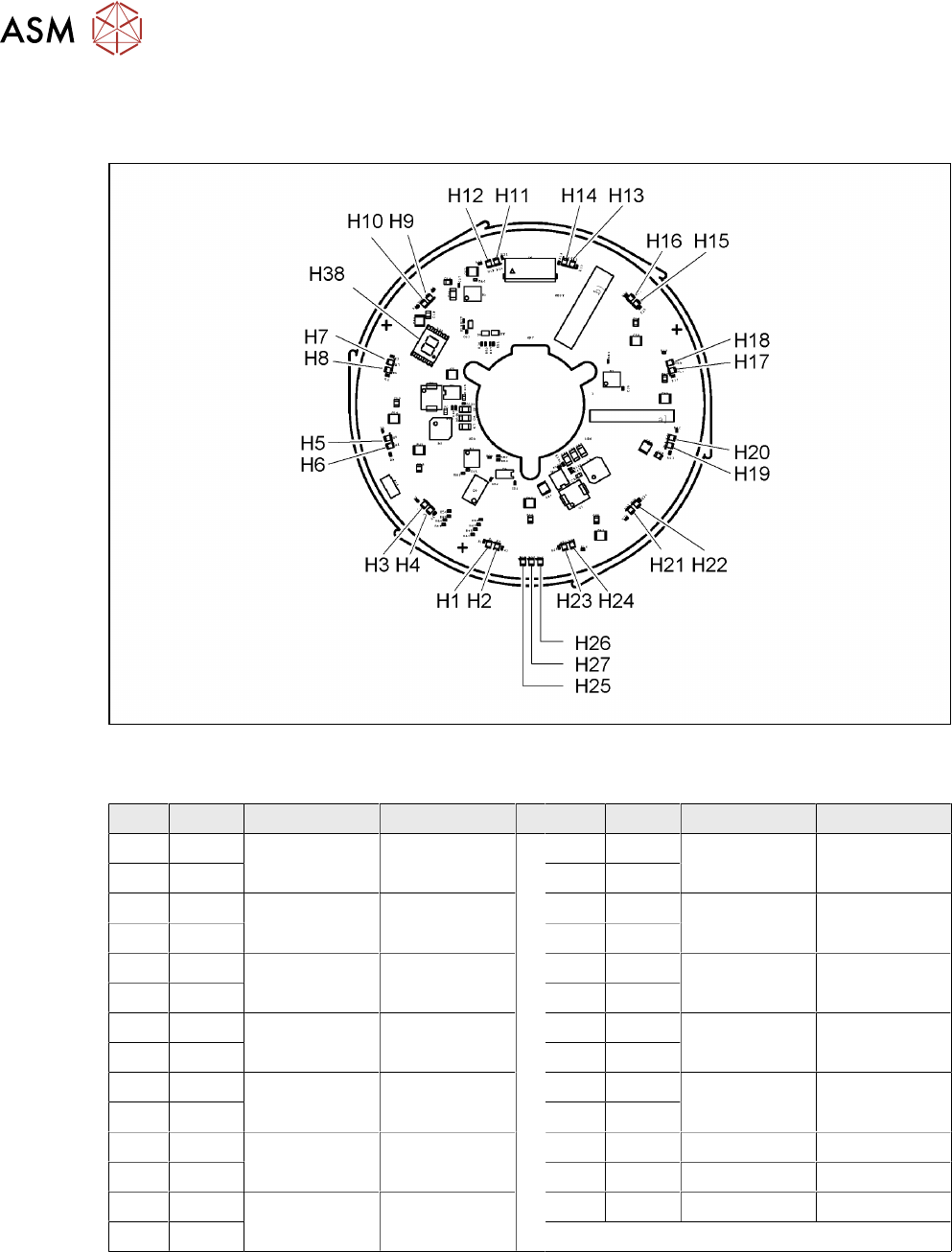

Abb.91: 03054771-02
LED [03054771-02]
LED Farbe Status Funktion LED Farbe Status Funktion
H1 RD Siehe
Statustabelle
DP1 H15 RD Siehe
Statustabelle
DP8
H2 GN H16 GN
H3 RD Siehe
Statustabelle
DP2 H17 RD Siehe
Statustabelle
DP9
H4 GN H18 GN
H5 RD Siehe
Statustabelle
DP3 H19 RD Siehe
Statustabelle
DP10
H6 GN H20 GN
H7 RD Siehe
Statustabelle
DP4 H21 RD Siehe
Statustabelle
DP11
H8 GN H22 GN
H9 RD Siehe
Statustabelle
DP5 H23 RD Siehe
Statustabelle
DP12
H10 GN H24 GN
H11 RD Siehe
Statustabelle
DP6 H25 GN ON +24VDC
H12 GN H26 GN ON +5VDC
H13 RD Siehe
Statustabelle
DP7 H27 GN ON +3.3VDC
H14 GN
