7 Druckregelventil (DRV) 7.4 Kleinteile am DRV tauschen 88 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 Abb.145: Stößel reinigen ► Reinigen Sie den Stößel mit einem mit Isopropa- nol getränkten Tuch. Abb.14…
7 Druckregelventil (DRV)
7.4 Kleinteile am DRV tauschen
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 87

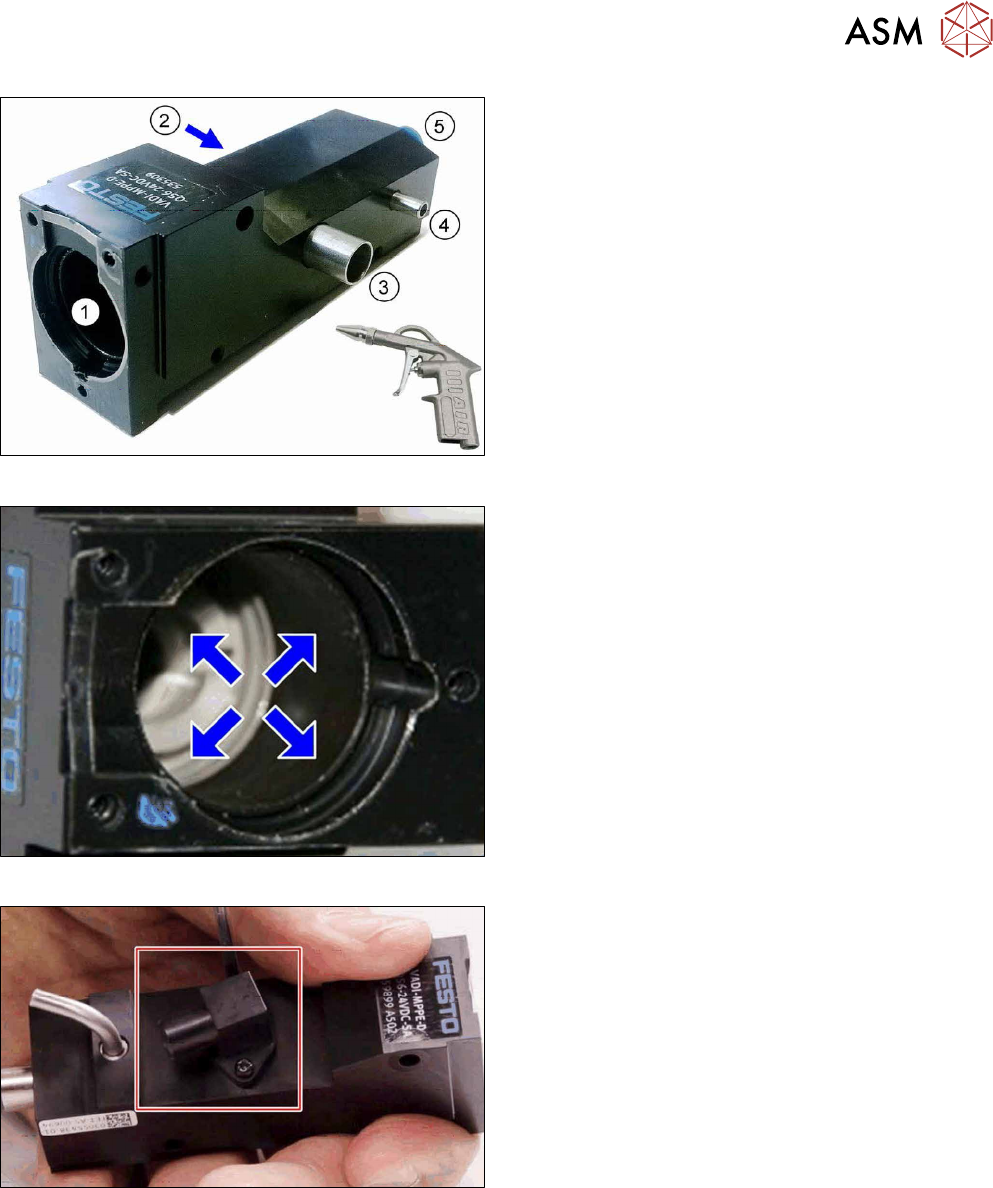

Abb.142: DRV ausblasen
► Reinigen Sie alle Öffnungen des Druckregelven-
tils mit einer Druckluftpistole.
Beachten Sie dabei die Reihenfolge von(1)
bis(5).
Abb.143: Innenraum reinigen
► Reinigen Sie den Innenraum mit einem mit Iso-
propanol getränkten fuselfreien Tuch.
Abb.144: Rohrbogen-Stecker montieren
► Montieren Sie den Rohrbogen-Stecker und
befestigen Sie diesen mit einem Drehmoment
von 0,2Nm.
7 Druckregelventil (DRV)
7.4 Kleinteile am DRV tauschen
88 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018

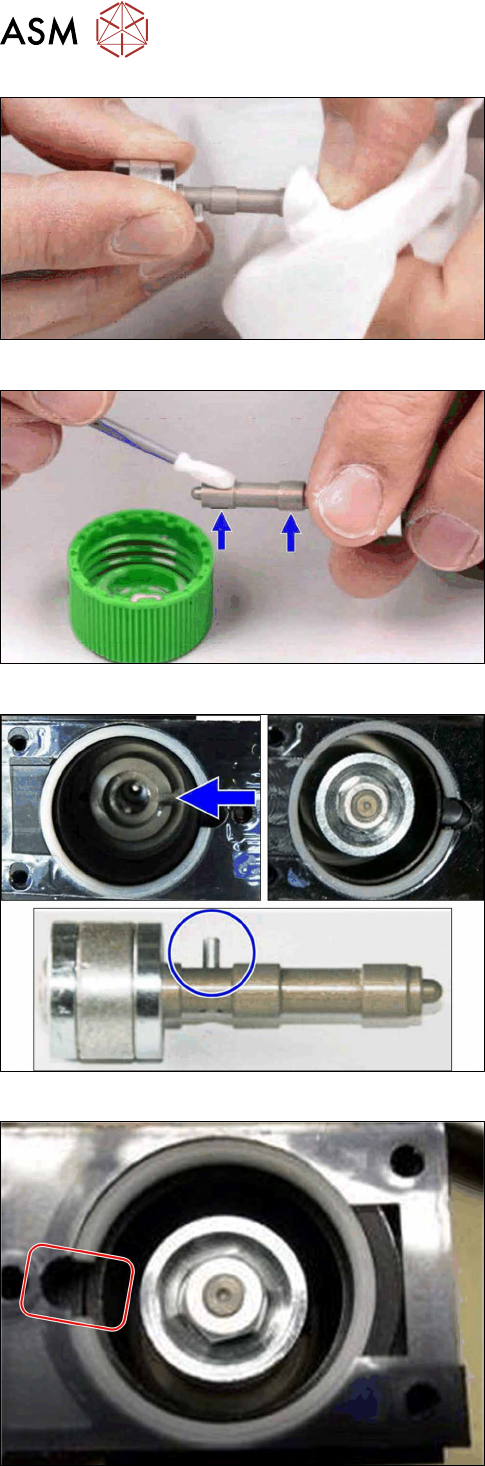

Abb.145: Stößel reinigen
► Reinigen Sie den Stößel mit einem mit Isopropa-
nol getränkten Tuch.
Abb.146: Stößel fetten
► Fetten Sie den Stößel leicht an den erhöhten
Positionen mit Isoflex Topas 5051 ein.
Entfernen Sie überschüssiges Fett aus den Zwi-
schenräumen.
Abb.147: Stößel einschieben
► Schieben Sie den Ventilstößel wieder in das DRV
ein.
Die Nase des Stößels muss dabei in die Ausspa-
rung am Ventil einrasten.
Versuchen Sie zur Kontrolle den Stößel zu dre-
hen. Solange er sich drehen lässt, ist die Nase
nicht in die Aussparung eingerastet.
Verwenden Sie ggf. das Tool (siehe nächster
Schritt).
Abb.148: Kunststoffring einlegen
► Legen Sie den weißen Kunststoffring ein. Drehen
Sie den Ring so, dass die Öffnung des Ringes
mit der Nut fluchtet.
7 Druckregelventil (DRV)
7.4 Kleinteile am DRV tauschen
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 89

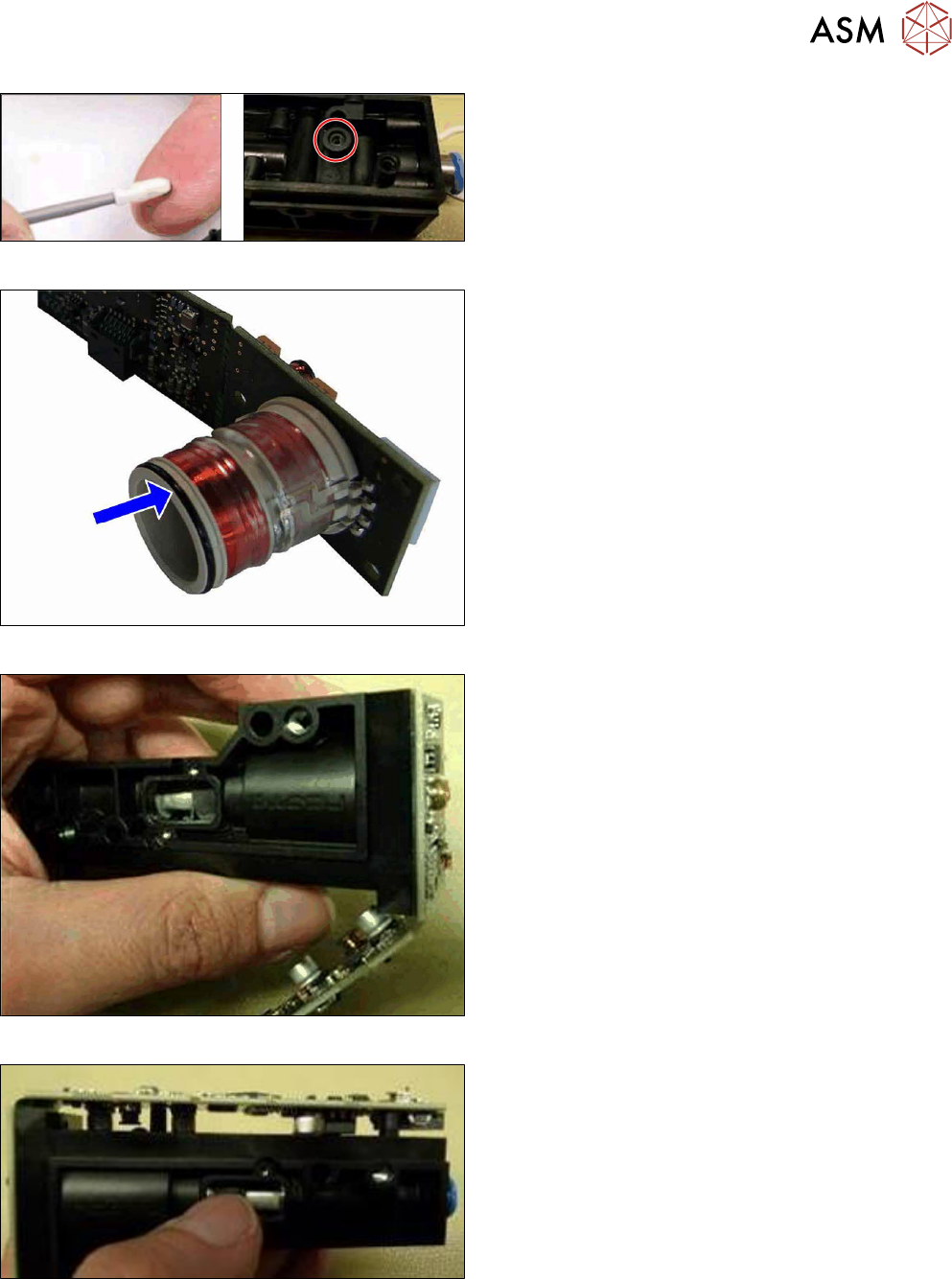

Abb.149: O-Ring einsetzen
► Fetten Sie den O-Ring mit einem fusselfreien
Reinigungsstäbchen mit "Isoflex Topas
5051" [03078517‑xx] rundum ein.
► Setzen Sie den O‑Ring anschließend in das
Gehäuse ein.
Abb.150: O-Ring fetten
► Fetten Sie den O-Ring leicht mit Hilfe eines fus-
selfreien Reinigungsstäbchens mit "Isoflex Topas
5051" [03078517‑xx] ein.
Abb.151: Platine einsetzen
► Schieben Sie die Platine mit der Spule in das
Gehäuse.
Abb.152: Platine oben platzieren
► Legen Sie den oberen Teil der Platine auf das
Gehäuse.
