7 Druckregelventil (DRV) 7.5 Abluftschlauch CPP [03077294‑xx] 90 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 Abb.153: Platine befestigen Befestigen Sie die Platine mit fünf Furchschrauben (1) bis (5) . Ge…
7 Druckregelventil (DRV)
7.4 Kleinteile am DRV tauschen
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 89
Abb.149: O-Ring einsetzen
► Fetten Sie den O-Ring mit einem fusselfreien
Reinigungsstäbchen mit "Isoflex Topas
5051" [03078517‑xx] rundum ein.
► Setzen Sie den O‑Ring anschließend in das
Gehäuse ein.
Abb.150: O-Ring fetten
► Fetten Sie den O-Ring leicht mit Hilfe eines fus-
selfreien Reinigungsstäbchens mit "Isoflex Topas
5051" [03078517‑xx] ein.
Abb.151: Platine einsetzen
► Schieben Sie die Platine mit der Spule in das
Gehäuse.
Abb.152: Platine oben platzieren
► Legen Sie den oberen Teil der Platine auf das
Gehäuse.
7 Druckregelventil (DRV)
7.5 Abluftschlauch CPP [03077294‑xx]
90 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018

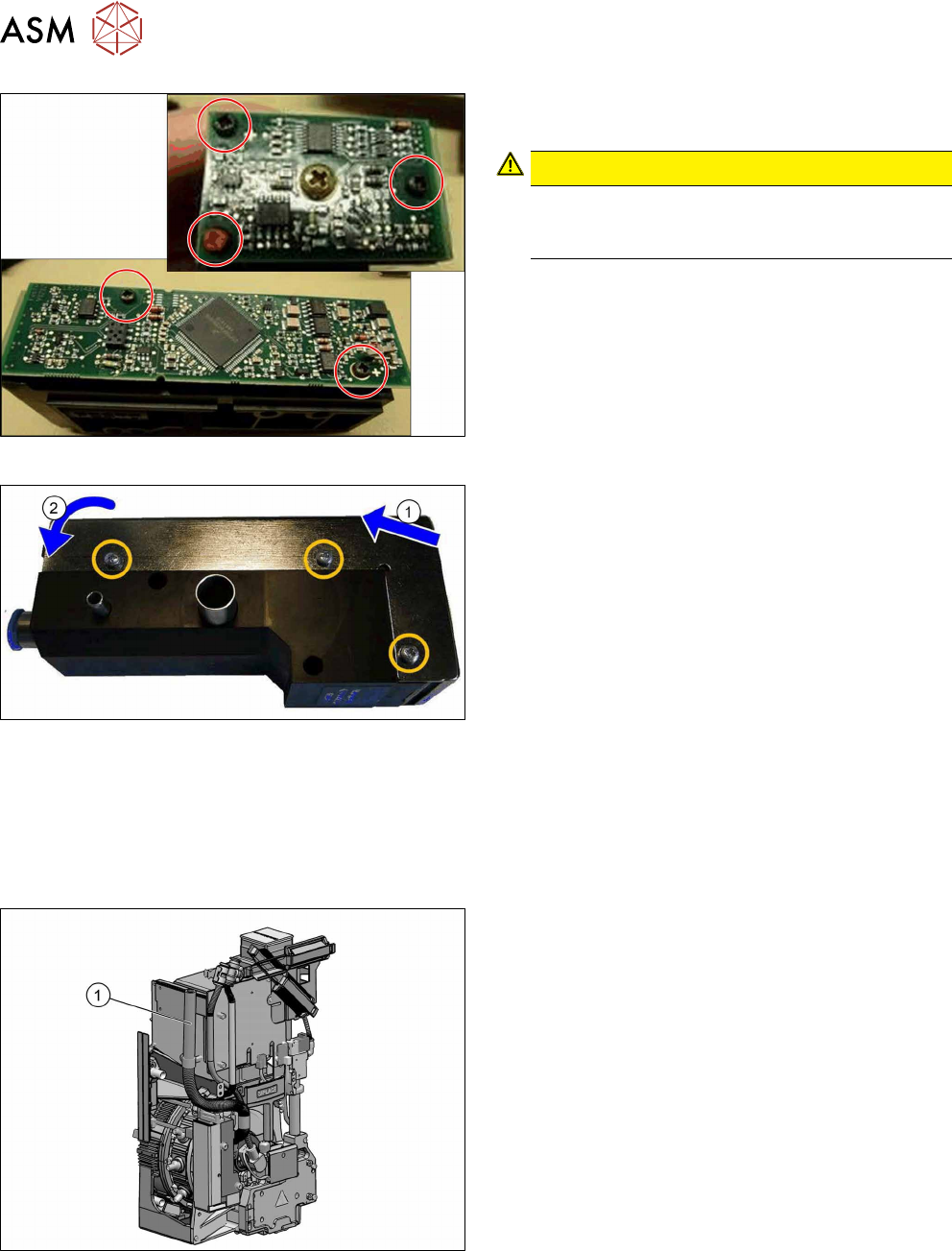

Abb.153: Platine befestigen
Befestigen Sie die Platine mit fünf Furchschrauben(1)
bis(5). Gehen Sie dazu wie folgt vor:
VORSICHT!
Verwenden Sie, wenn irgendwie möglich, immer
neue Schrauben vom Typ PT-WN1442-2,5X8-
PT10.
.
► Prüfen Sie zuerst das Gewinde indem Sie die
Schrauben erst leicht nach links drehen.
► Ziehen Sie die Schrauben dann mit einem Dreh-
moment von 0,2Nm an.
Abb.154: Deckel aufsetzen
► (1) Setzen Sie den Deckel oben an und (2)
schließen Sie ihn über der Leiterplatte.
► Befestigen Sie den Deckel mit drei Schrauben.
Gehen Sie dazu wie folgt vor:
– Prüfen Sie zuerst das Gewinde indem Sie die
Schrauben erst leicht nach links drehen.
– Ziehen Sie die Schrauben dann mit einem
Drehmoment von 0,20Nm an.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgendem Abschnitt:
7.1 "DRV tauschen [03072785‑xx]" [}77]
7.5 Abluftschlauch CPP [03077294‑xx]
Abb.155: Abluftschlauch CPP [03077294‑xx]
► Prüfen Sie die Länge des Abluftschlauches(1):
– Abluftschlauch CPP [03077294‑xx]: 318mm
Sehen Sie dazu auch...
2 3 "Usability Paket" [}23]
8 Drehverschraubung, Schalldämpfer und Haltekreis
8.1 Übersicht Drehverschraubung, Haltekreis und Dichtungen
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 91
8 Drehverschraubung, Schalldämpfer und
Haltekreis
8.1 Übersicht Drehverschraubung, Haltekreis und
Dichtungen
Abb.156: Drehverschraubung und Haltekreis mit zweiteiligem
Schalldämpfer – bis Version 04
1. Drucklufteingang 4,5bar an der Drehverschrau-
bung
2. Halteklammern des Schalldämpfers
3. Innere Bohrungen:
Eingang zur Venturidüse (Druckluft)
Äußere Bohrungen: Vakuum zu den
DP‑Antrieben
4. Befestigung des Haltekreises am Sternträger
(sechsSchrauben)
5. Haltekreis-Gehäuse (Kunststoff)
6. Zweiteiliger Schalldämpfer
7. Befestigungsmutter der Drehverschraubung
8. Drehverschraubung
Abb.157: Drehverschraubung und Haltekreis mit einteiligem
Schalldämpfer – ab Version 05 (rückwärtskompatibel)
1. Drehverschraubung und Haltekreis-Gehäuse mit
einteiligem Schalldämpfer
2. Drehverschraubung einzeln
3. Drucklufteingang 4,5 bar an der Drehverschrau-
bung
4. Masseverbindung der Drehverschraubung zur
Frontplatte
5. Abdeckung Schleifring
6. Haltekreis-Gehäuse (Kunststoff) mit einteiligem
Schalldämpfer
7. Befestigungsmutter der Drehverschraubung
